作者: 耍娃儿 时间: 2014-10-22 15:35:23 标题: 2014IAA德意志重拖：MAN TGX41.640

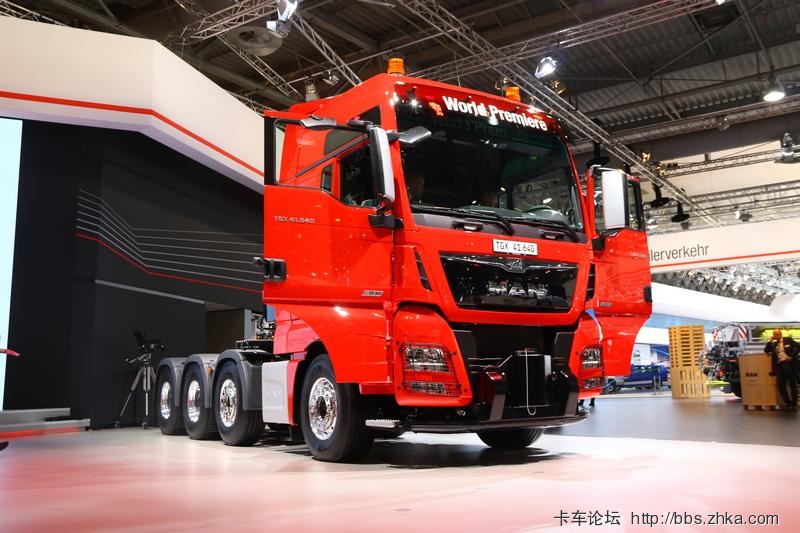

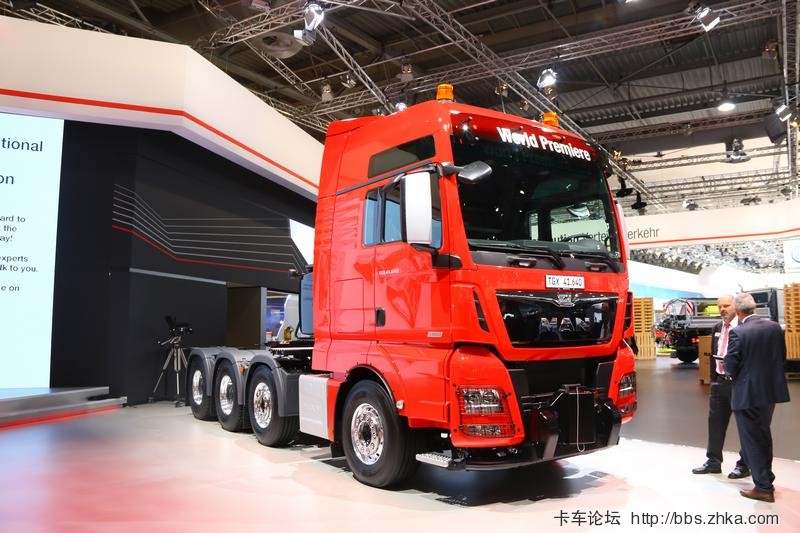

上周末，在上海国际赛车场参加MAN的活动，休息的时候跟MAN全球品牌与市场副总裁Björn Loose聊天，他问我去今年的IAA了吗？我说去了，然后把手机里面的IAA车展MAN D38给他看，他很高兴的说，D38全球首发所选的这个大红色你知道MAN官方叫做什么吗？保时捷红！代表激情、动感。

到现在还清楚的记得在一个月前的IAA媒体日，进入第一个展馆就参加的是MAN TGX D38全球首发新闻发布会，没有废话连篇的领导演讲、很快就进入主题、为新发动机揭幕，一系列的活动毫无拖泥带水。虽然展台中央摆了3台TGX D38，但无疑，最有看头，同样也是最重量级的就是它，今天的主角，TGX41.640大件牵引车。

图片附件: IMG_8058.JPG (2014-10-22 15:35:05, 107.54 KB) / 下载次数 677
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODQzfDRkNWI2MmE3fDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8054.JPG (2014-10-22 15:35:04, 111.65 KB) / 下载次数 604
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODQyfGExY2UzMzk0fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:38:36

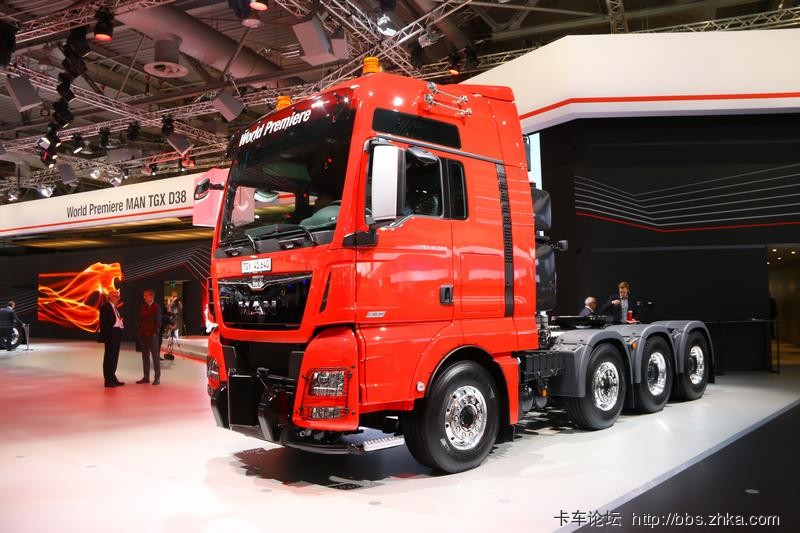

作为对竞争对手的有力反击，MAN TGX欧6大件牵引车确实让人望穿秋水，直从欧5排放的TGX41.680无法在欧洲进行销售后，MAN一直缺少一款能与竞争对手抗衡的大件牵引车，这不仅仅是在大件运输方面，连最普通的物流用车，欧6排放的车型中连一款上500马力的都没有，这实在有点说不过去了。还好，D38来了

图片附件: IMG_8067.JPG (2014-10-22 15:36:11, 113.5 KB) / 下载次数 635
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODQ1fGI4ZGIyMDI4fDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8066.JPG (2014-10-22 15:36:10, 109.49 KB) / 下载次数 578
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODQ0fDUyNzVmZWZifDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:40:39

新的TGX41.640采用欧6TGX才使用的新前脸，但比起物流用车，工程车TGX前脸显得更加霸气

图片附件: IMG_8059.JPG (2014-10-22 15:39:25, 95.3 KB) / 下载次数 596
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODQ4fDA3NjA0NWMzfDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8056.JPG (2014-10-22 15:39:24, 88.51 KB) / 下载次数 601
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODQ3fDhlYTcxNjA2fDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8051.JPG (2014-10-22 15:39:23, 114.99 KB) / 下载次数 627
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODQ2fDQ2OTAyZjUzfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:42:09

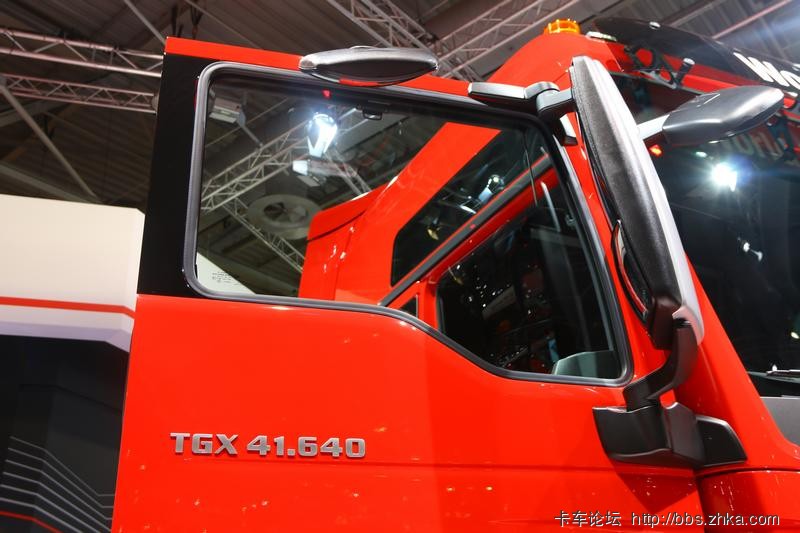

这款41.640采用的是MAN最大的驾驶室，当然，肯定有平顶车型可以提供

图片附件: IMG_8069.JPG (2014-10-22 15:41:29, 105.23 KB) / 下载次数 580
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODUwfDM3Yjc2YjI1fDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8060.JPG (2014-10-22 15:41:28, 107.78 KB) / 下载次数 600
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODQ5fDQyOTYxNmM0fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:42:58

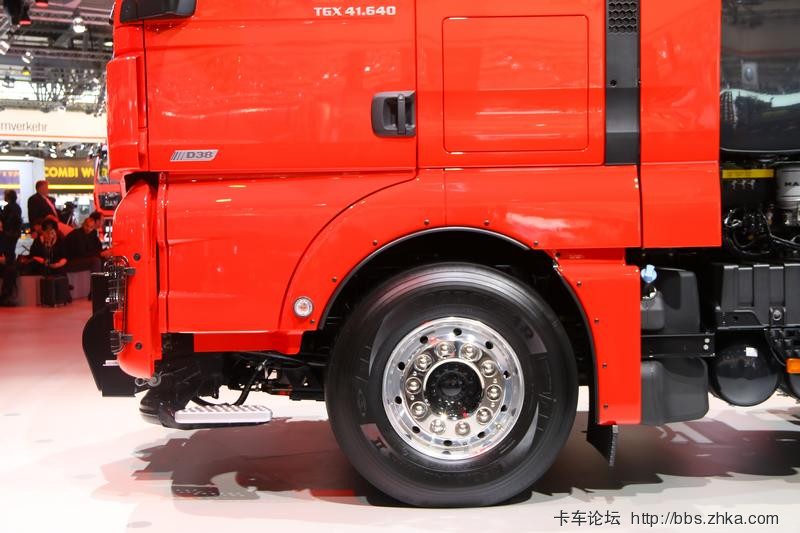

所有D38发动机的车型在车门上都会有明显的标志

图片附件: IMG_8062.JPG (2014-10-22 15:42:34, 37.32 KB) / 下载次数 570
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODUyfDA5N2E5OTdifDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8061.JPG (2014-10-22 15:42:33, 84.54 KB) / 下载次数 581
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODUxfDgwYTgwMTY3fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:44:16

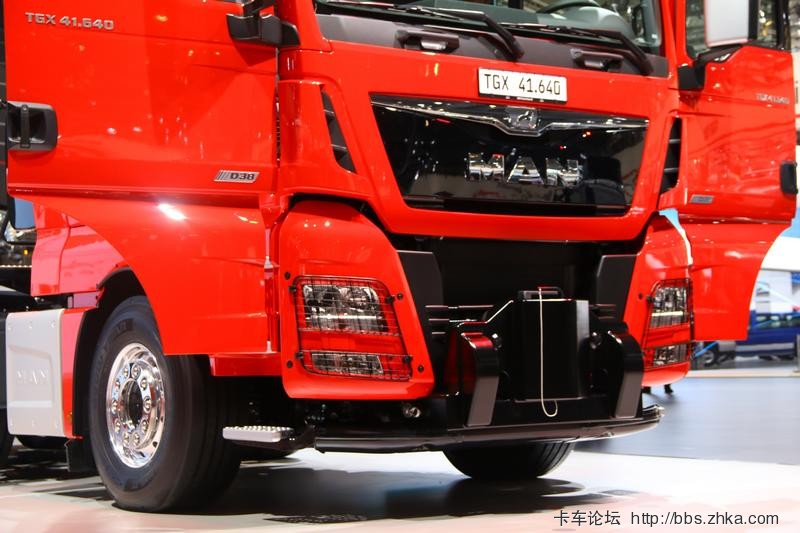

车前牵引销，作为一款专业的大件牵引车，重联是家常便饭，车前与车后的牵引销都必不可少

图片附件: IMG_8063.JPG (2014-10-22 15:43:20, 55.44 KB) / 下载次数 536
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODUzfDYzOTUyOGZhfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:45:29

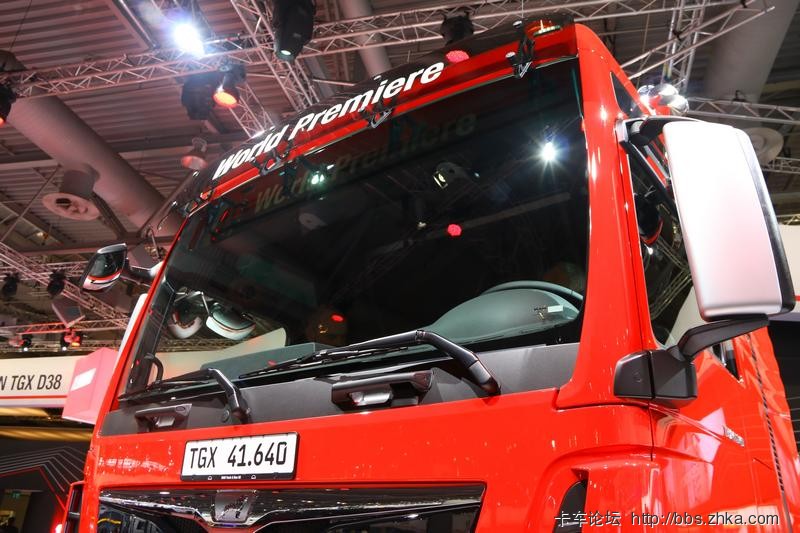

由于牵引销占据了牌照安装位置，所以跟我们在国内见到的TGS40.540一样，上牌的地方都在风挡玻璃的下方

图片附件: IMG_8065.JPG (2014-10-22 15:44:40, 96.83 KB) / 下载次数 551
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODU1fGJmNzBiZDI4fDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8064.JPG (2014-10-22 15:44:39, 113.25 KB) / 下载次数 567
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODU0fDNmYjQ4Y2YwfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:47:00

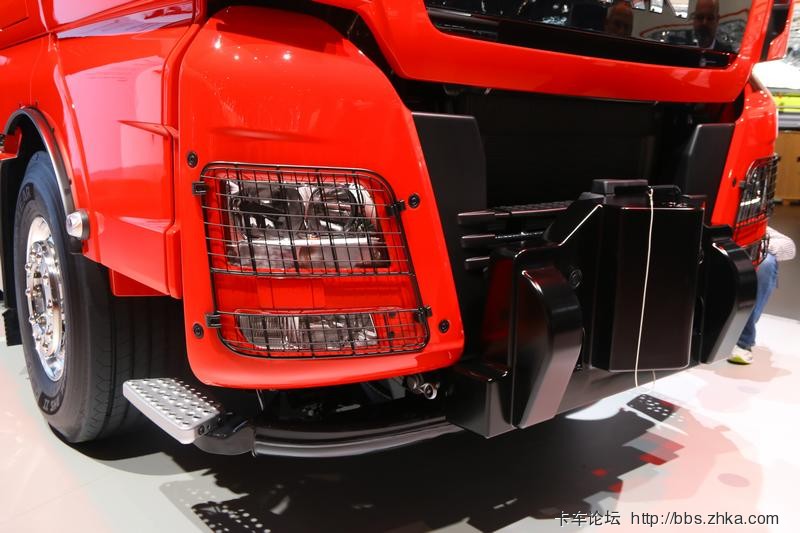

由于是工程车驾驶室，保险杠离地间隙比物流车要高，为了防止小车钻入，特意在保险杠下方增加了一根防撞梁

图片附件: IMG_8072.JPG (2014-10-22 15:46:02, 93.96 KB) / 下载次数 568
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODU3fDc2NzE0ODk1fDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8070.JPG (2014-10-22 15:46:01, 89.12 KB) / 下载次数 558
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODU2fDliZjNmMGQ1fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:48:18

与以前的MAN 8X4大件牵引车一样，只有第一桥采用抛物线钢板，其余车桥均采用空气悬挂

图片附件: IMG_8073.JPG (2014-10-22 15:47:40, 84.64 KB) / 下载次数 562
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODU5fGNiZWY2Nzk2fDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8068.JPG (2014-10-22 15:47:39, 122.08 KB) / 下载次数 567
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODU4fDM1ZDA4ZDhlfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:49:20

铝合金轮毂，前转向桥385宽胎，盘式制动

图片附件: IMG_8074.JPG (2014-10-22 15:48:43, 85.21 KB) / 下载次数 583
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODYwfDc5OThlZTc0fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:51:01

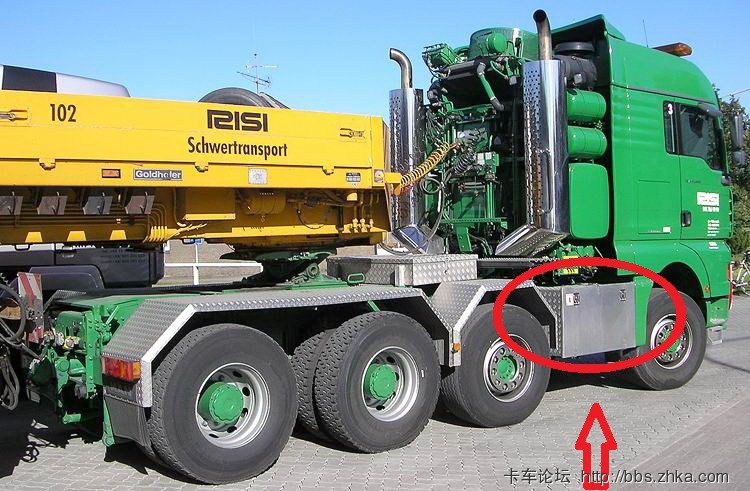

在第一二桥之间的空间安装要安装尿素罐、储气罐、蓄电池

图片附件: IMG_8075.JPG (2014-10-22 15:49:53, 59.22 KB) / 下载次数 147
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODYxfDc0Y2RlNmMzfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:51:56

合理安排底盘两侧的空间是欧洲车最擅长的

图片附件: IMG_8083.JPG (2014-10-22 15:51:53, 95.58 KB) / 下载次数 159
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODYyfDVmNjlkMzI0fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:54:12

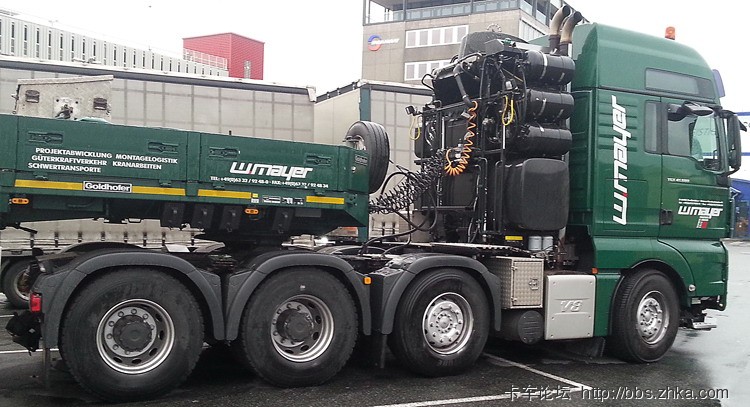

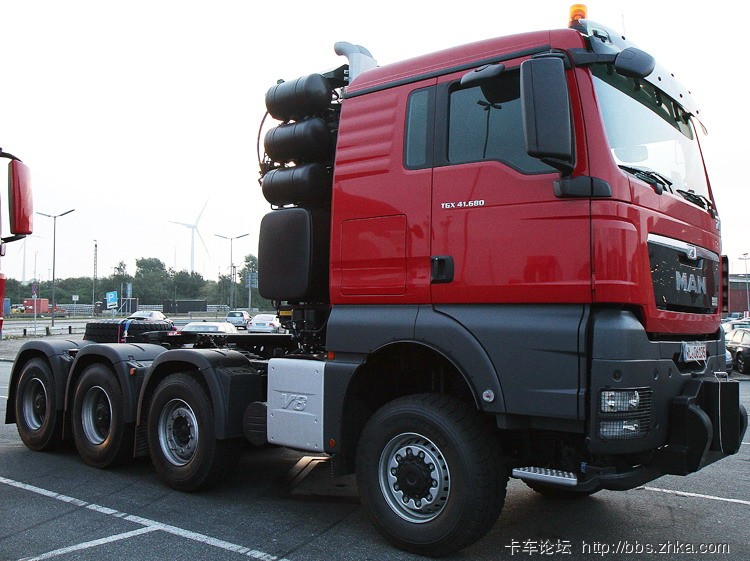

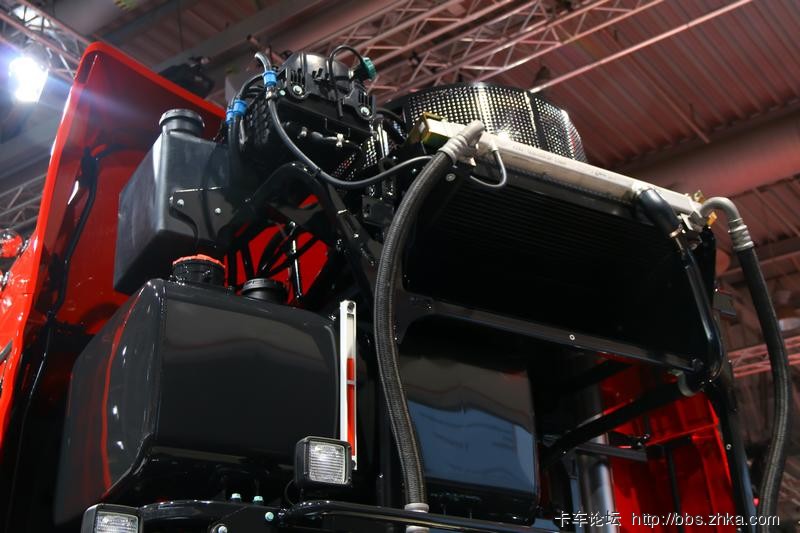

一款专业的大件牵引车，最重要的就是驾驶室后面这一座“大山”了，行家都知道这是什么玩意了，小弟也就不班门弄斧了

图片附件: IMG_8078.JPG (2014-10-22 15:53:25, 85.2 KB) / 下载次数 129
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODY0fDYxMmQ2NTc5fDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8077.JPG (2014-10-22 15:53:24, 110.4 KB) / 下载次数 158
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODYzfDVjODQ1Y2Q1fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:54:48

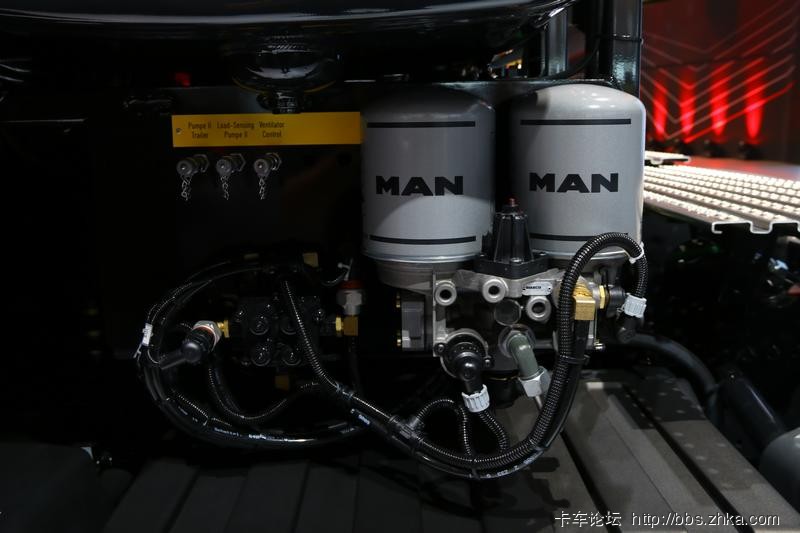

空气干燥罐X2

图片附件: IMG_8076.JPG (2014-10-22 15:54:28, 63.94 KB) / 下载次数 147
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODY1fDZiOGEyNzVifDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:56:10

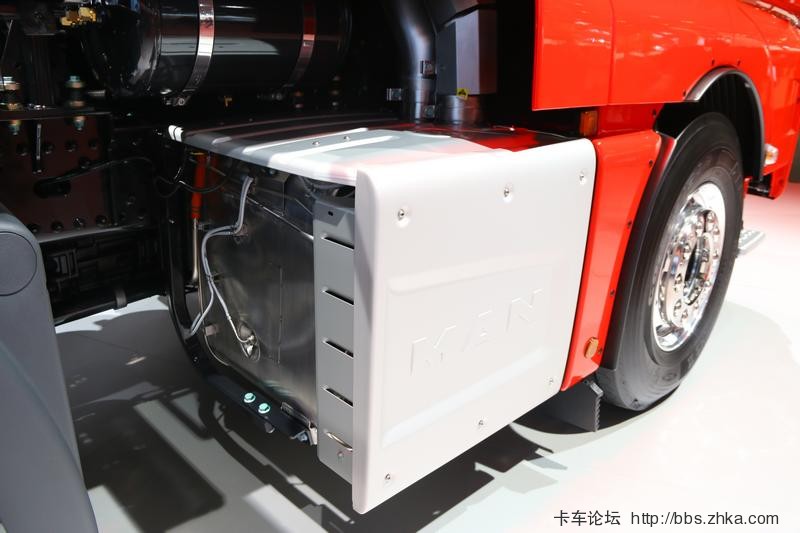

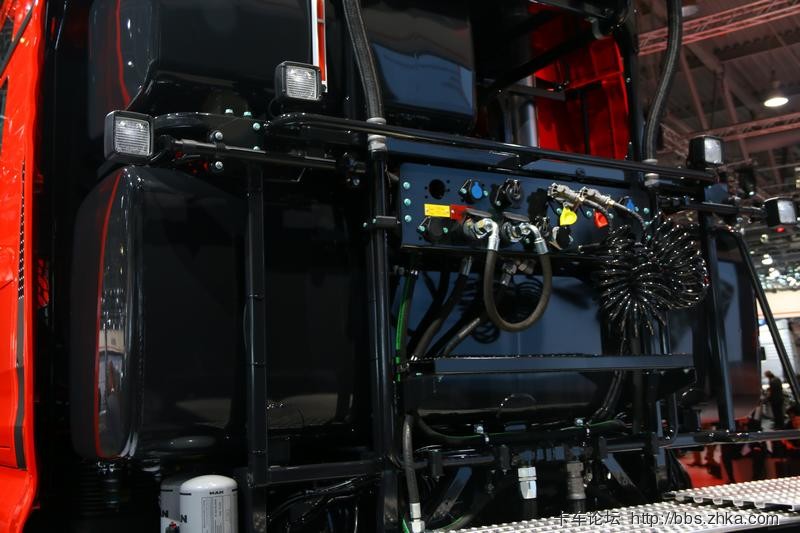

由于底盘轴距及驱动形式的原因完全没有地方容纳油箱，也就只有将两个油箱放在驾驶室后面

图片附件: IMG_8080.JPG (2014-10-22 15:56:07, 87.81 KB) / 下载次数 149
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODY2fDJlYmRlMDdifDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:56:56

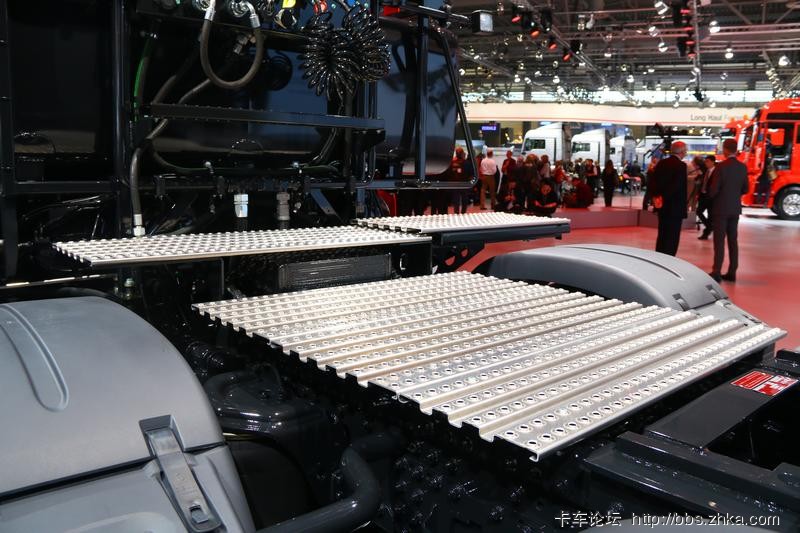

工作平台，比不过港车的精致

图片附件: IMG_8081.JPG (2014-10-22 15:56:35, 117.56 KB) / 下载次数 141
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODY3fGYzODBkN2RhfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 15:58:29

这个各位也讨论过好多次了，MAN的散热风扇是向天上吹的，比起某品牌向侧吹，是更好呢，还是不好呢？用过的人才知道

图片附件: IMG_8082.JPG (2014-10-22 15:57:18, 82.67 KB) / 下载次数 166
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODY4fGI3OWRhN2NifDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:04:31

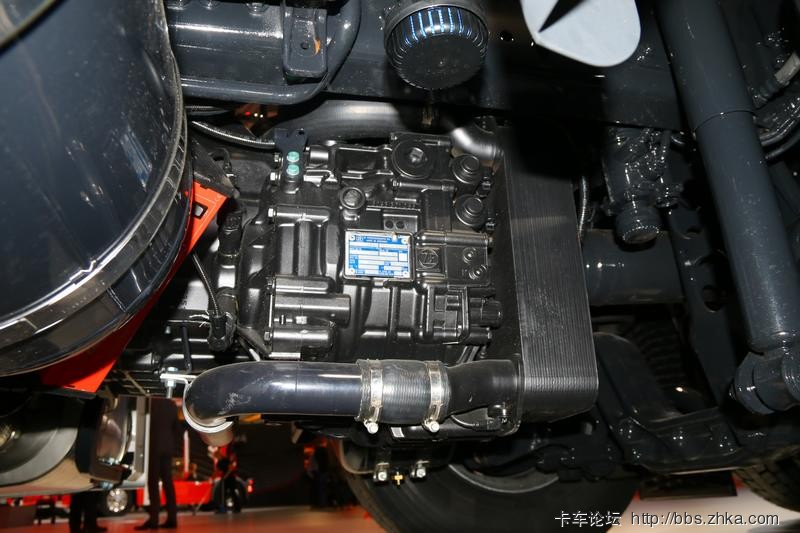

上坡容易下坡难，TGX41.640配备了液力缓速器，德国ZF出品

图片附件: IMG_8085.JPG (2014-10-22 16:04:16, 78.82 KB) / 下载次数 171
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODcwfGU0ZWI1NDg2fDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8084.JPG (2014-10-22 16:04:12, 95.47 KB) / 下载次数 160
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODY5fDI3ZDNmODRkfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:05:12

柴油粗滤

图片附件: IMG_8086.JPG (2014-10-22 16:05:03, 79.57 KB) / 下载次数 163
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODcxfDNiYmU4YjY1fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:06:33

垫车块，金属的

图片附件: IMG_8090.JPG (2014-10-22 16:06:20, 66 KB) / 下载次数 156
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODcyfDM1ZDE0Nzc5fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:07:10

MAN轮边减速桥

图片附件: IMG_8092.JPG (2014-10-22 16:06:59, 91.65 KB) / 下载次数 171
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODc0fDczODlmZjQyfDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8091.JPG (2014-10-22 16:06:55, 100.64 KB) / 下载次数 179
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODczfGJjNjQxYTRkfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:07:52

车尾，亦带有牵引销

图片附件: IMG_8094.JPG (2014-10-22 16:07:35, 88.66 KB) / 下载次数 169
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODc2fDE1ZGM5MTY3fDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8093.JPG (2014-10-22 16:07:34, 102.2 KB) / 下载次数 180
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODc1fGFmYTY5OWE1fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:08:55

隆重介绍一下MAN的新式LED尾灯
比起以前泛滥的那款普通尾灯，亮度更高，更加醒目，也更加耐用

图片附件: IMG_8095.JPG (2014-10-22 16:08:49, 64.77 KB) / 下载次数 166
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODc3fDEwZGY1NWFjfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:09:33

图片附件: IMG_8096.JPG (2014-10-22 16:09:21, 77.83 KB) / 下载次数 170
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODc4fGJhNWY5YTQ1fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:10:23

驱动桥的空气弹簧

图片附件: IMG_8098.JPG (2014-10-22 16:10:13, 60.17 KB) / 下载次数 175
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODc5fDM1ODhkNGYzfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:11:23

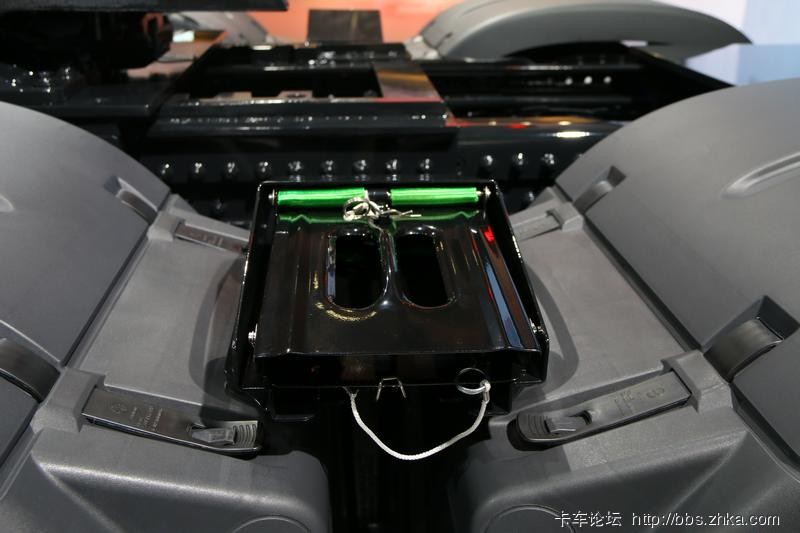

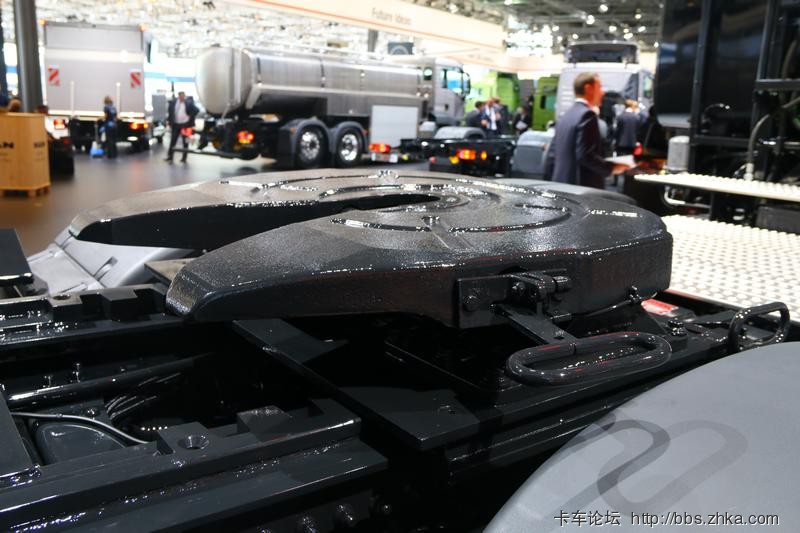

牵引鞍座，跟东飞前几天发的那款680一样，也是单摆的

图片附件: IMG_8100.JPG (2014-10-22 16:10:48, 93.88 KB) / 下载次数 181
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODgxfGQyZDc0MDk3fDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8099.JPG (2014-10-22 16:10:47, 84.03 KB) / 下载次数 188
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODgwfDA4YzIwY2YxfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:12:43

V型推力杆

图片附件: IMG_8101.JPG (2014-10-22 16:12:32, 79.03 KB) / 下载次数 176
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODgyfDE2NWMxNDA2fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:14:46

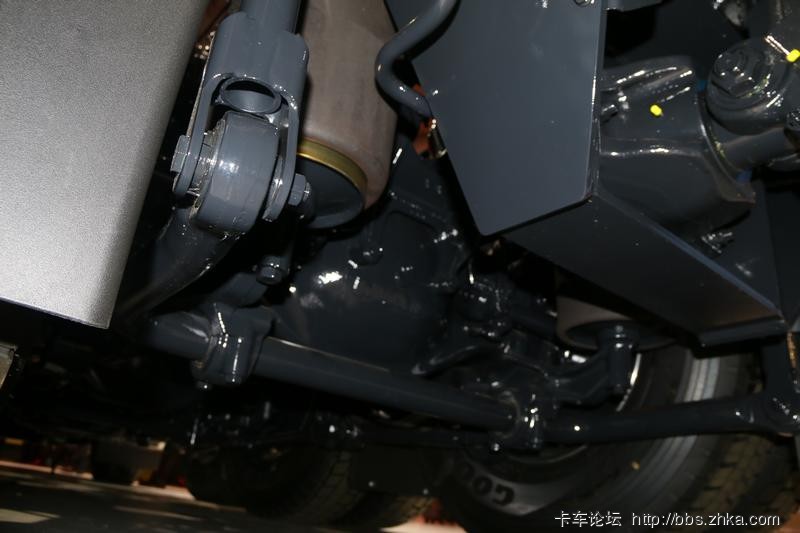

从很早之前，MAN的8X4大件车就开始用第二桥的空气悬挂了，原因很简单，底盘只有这么长，轴距却只有这么短，如果第二桥用钢板悬挂，会把驱动桥的悬挂位置也占用了，索性用空气悬挂，方便

图片附件: IMG_8103.JPG (2014-10-22 16:14:40, 74.01 KB) / 下载次数 160
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODg0fGJhNjYwNjAyfDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8102.JPG (2014-10-22 16:14:39, 78.94 KB) / 下载次数 162
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODgzfDA0NGZlOWRhfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:16:58

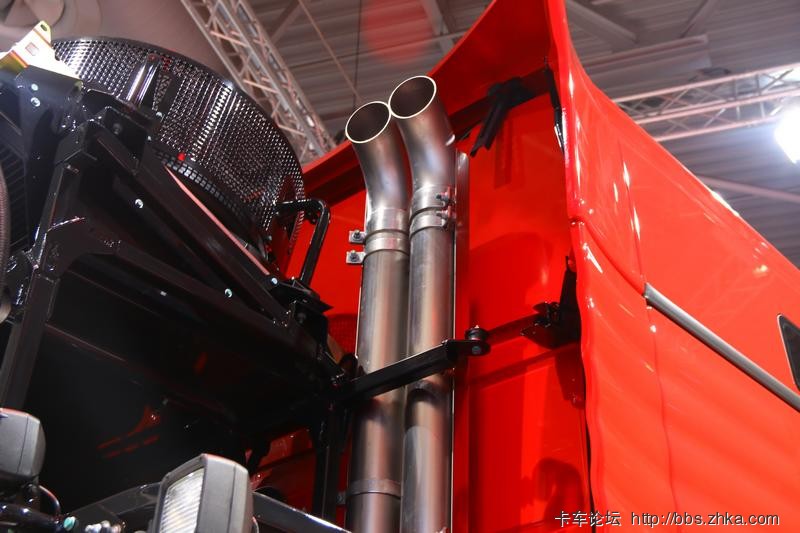

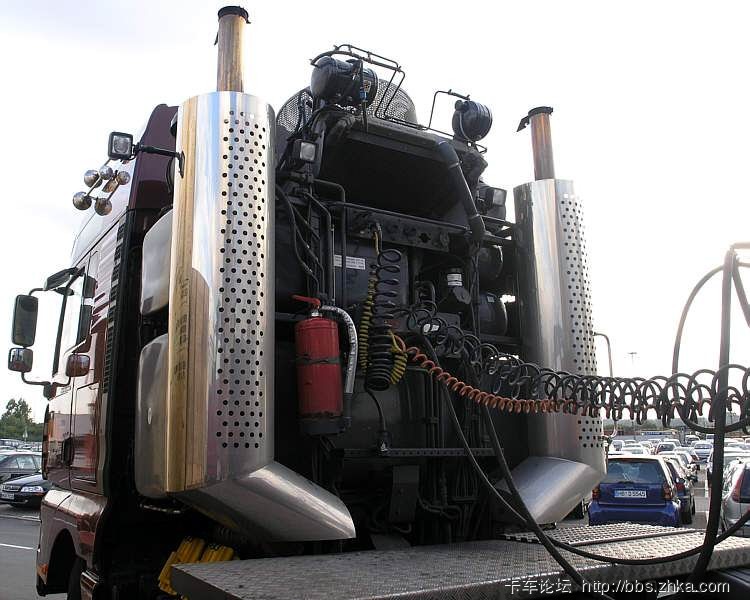

对了，之前在另一个帖子里面提到的问题，这里有方法了
有网友说，很怀念以前V10机头的660大件两根排气管朝天，很霸气，而V8的680就用的最普通的排气管了
现在，立式排气管又回来了

图片附件: IMG_8105.JPG (2014-10-22 16:16:50, 83.21 KB) / 下载次数 156
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODg1fGZiYTNmNDlhfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:17:23

欧6尾气处理罐

图片附件: IMG_8106.JPG (2014-10-22 16:17:21, 67.15 KB) / 下载次数 161
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODg2fGNkODM3NzJifDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:18:44

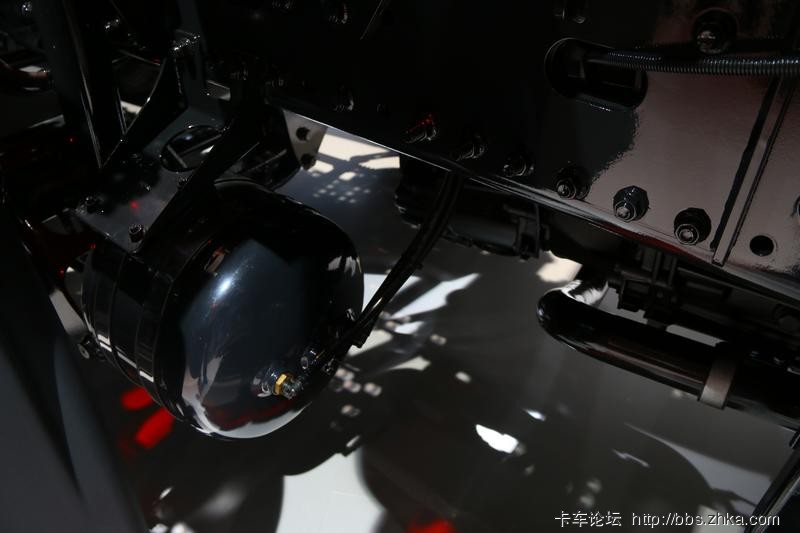

储气罐要尽可能的多，多，多

图片附件: IMG_8108.JPG (2014-10-22 16:18:26, 52.24 KB) / 下载次数 168
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODg4fGViNGQ2ZDgyfDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8107.JPG (2014-10-22 16:18:25, 46.84 KB) / 下载次数 172
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODg3fGY3MTU4NjZmfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:19:19

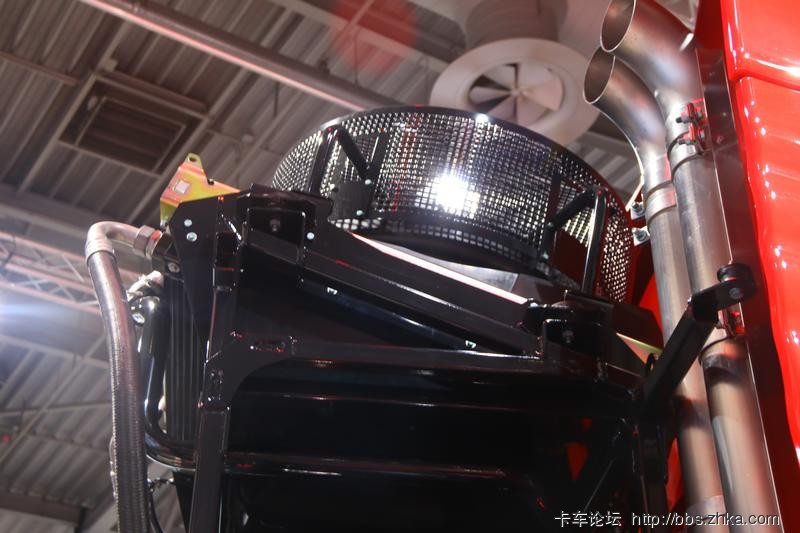

霸气大风扇

图片附件: IMG_8109.JPG (2014-10-22 16:19:16, 85.4 KB) / 下载次数 165
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODg5fGIyNDczNmU0fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:20:08

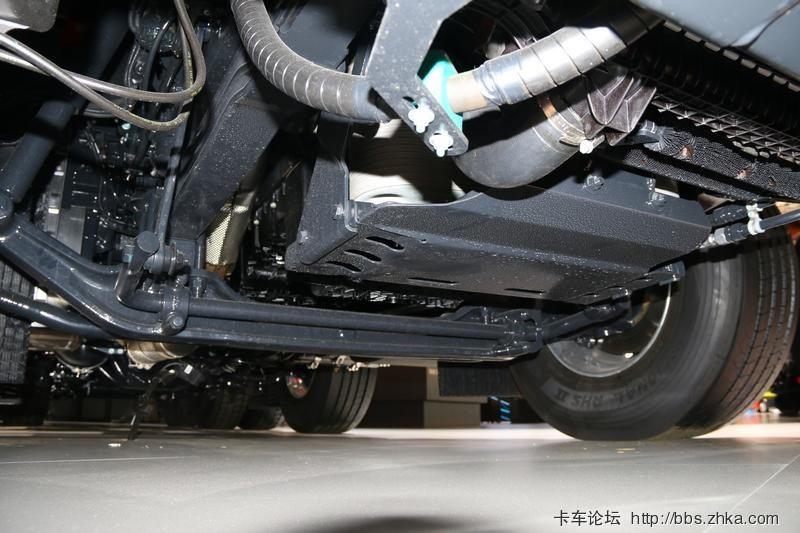

油底壳下面还专门加了一块护板

图片附件: IMG_8141.JPG (2014-10-22 16:20:05, 101.74 KB) / 下载次数 175
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODkwfDZiZjNhNDRjfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:20:58

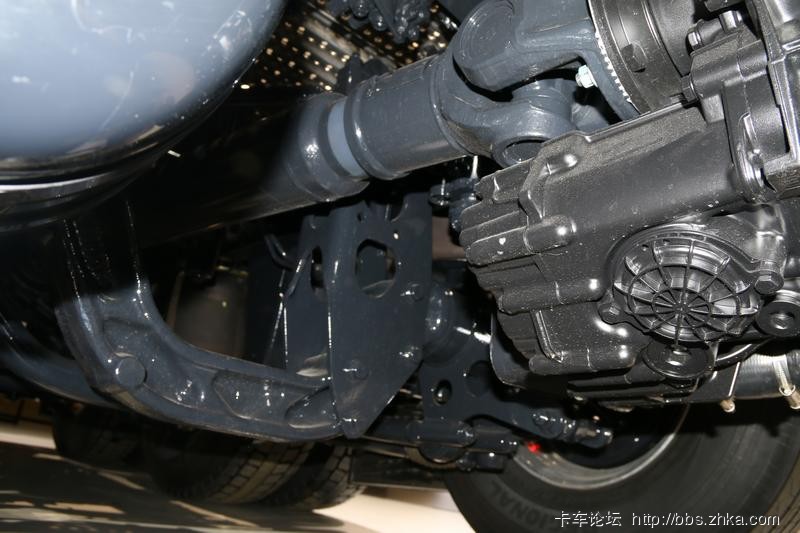

ZF 12档 AMT

图片附件: IMG_8144.JPG (2014-10-22 16:20:53, 88.32 KB) / 下载次数 179
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODkyfGE5Mjg1YWFmfDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8142.JPG (2014-10-22 16:20:52, 104.17 KB) / 下载次数 173
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODkxfDJlN2NkMzA5fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:21:32

车尾的电气接口

图片附件: IMG_8146.JPG (2014-10-22 16:21:29, 48.01 KB) / 下载次数 156
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODkzfDczNWRiZWQ2fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 16:22:17

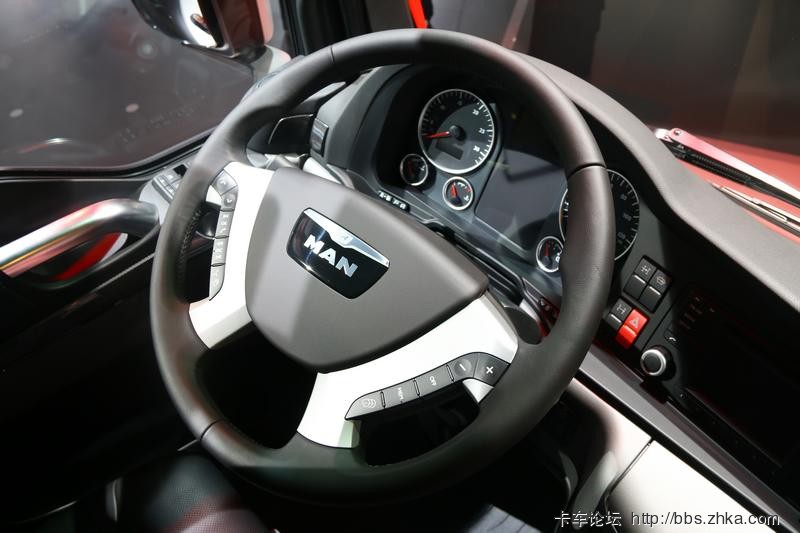

晚上继续内饰部分~

图片附件: IMG_8049.JPG (2014-10-22 16:22:10, 104.45 KB) / 下载次数 163
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODk1fDVjZTRhNWY0fDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8048.JPG (2014-10-22 16:22:06, 89.28 KB) / 下载次数 176
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODk0fDIzOTJhYzFkfDE3NTA0NDMxOTZ8MHww

作者: east-flying 时间: 2014-10-22 16:29:02

耍娃儿发表于 2014-10-22 16:20
ZF 12档 AMT

从这图上看，第二桥似乎是独立悬挂了？

作者: ghhs 时间: 2014-10-22 16:39:41

MAN的大件车只见过TGA40.480 6X6，离耍哥差远了

作者: 海阔√天空 时间: 2014-10-22 16:55:03

耍娃儿发表于 2014-10-22 15:54
一款专业的大件牵引车，最重要的就是驾驶室后面这一座“大山”了，行家都知道这是什么玩意了，小弟也就不班 ...

我一直认为这些是额外的油箱

作者: VN770 时间: 2014-10-22 17:40:12

太霸气了~~~MAN的大件旗舰~~~

作者: 耍娃儿 时间: 2014-10-22 18:07:49

east-flying 发表于 2014-10-22 16:29
从这图上看，第二桥似乎是独立悬挂了？

这个算是么

作者: 耍娃儿 时间: 2014-10-22 18:08:06

ghhs 发表于 2014-10-22 16:39
MAN的大件车只见过TGA40.480 6X6，离耍哥差远了

660都没见过？

作者: 耍娃儿 时间: 2014-10-22 18:08:14

海阔√天空发表于 2014-10-22 16:55
我一直认为这些是额外的油箱

作者: 耍娃儿 时间: 2014-10-22 18:08:24

VN770 发表于 2014-10-22 17:40
太霸气了~~~MAN的大件旗舰~~~

旗舰必须霸气

作者: east-flying 时间: 2014-10-22 18:16:24

耍娃儿发表于 2014-10-22 18:07
这个算是么

看不清楚，结构似乎与41.660/680不同

作者: 蚊子 时间: 2014-10-22 18:27:10

耍娃儿发表于 2014-10-22 15:47
由于是工程车驾驶室，保险杠离地间隙比物流车要高，为了防止小车钻入，特意在保险杠下方增加了一根防撞梁

...

作用不大，看看行

作者: 蚊子 时间: 2014-10-22 18:30:56

耍娃儿发表于 2014-10-22 16:20
油底壳下面还专门加了一块护板

没V的大块，，，

作者: 耍娃儿 时间: 2014-10-22 20:06:20

east-flying 发表于 2014-10-22 18:16
看不清楚，结构似乎与41.660/680不同

看着是有点像

作者: 耍娃儿 时间: 2014-10-22 20:06:39

蚊子发表于 2014-10-22 18:27
作用不大，看看行

作用不是用看的

作者: 耍娃儿 时间: 2014-10-22 20:07:37

继续，刚才服务器机房网路故障，等了一个多钟头

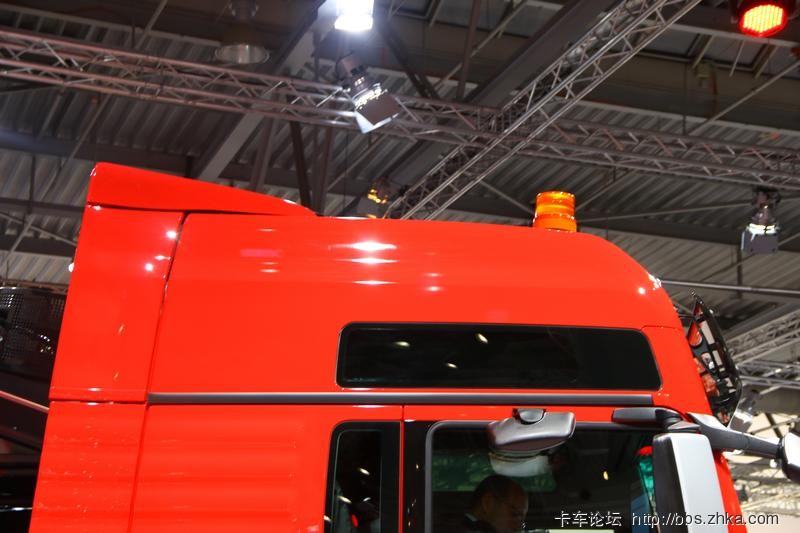

很喜欢欧洲大件车车顶标配的黄色警灯

图片附件: IMG_8111.JPG (2014-10-22 20:07:15, 83.64 KB) / 下载次数 133
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODk3fDQ0NjFhN2NlfDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8110.JPG (2014-10-22 20:07:14, 79.95 KB) / 下载次数 122
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODk2fDNkMDZkYjUxfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:08:25

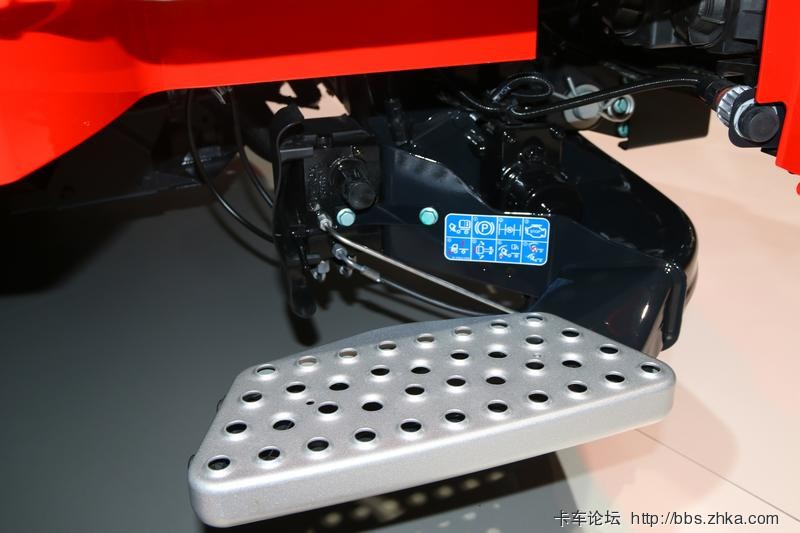

惟一一个露在外面的脚踏板，其它的都被车门下沿包覆了

图片附件: IMG_8112.JPG (2014-10-22 20:07:59, 63.23 KB) / 下载次数 124
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODk4fDk0ZTU4ZTI2fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:09:08

车门下沿的作用有很多，减少风阻，防止扒车，以及……美观

图片附件: IMG_8113.JPG (2014-10-22 20:08:41, 66.49 KB) / 下载次数 132
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3ODk5fDcwNDYxZjRjfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:09:55

上车看看吧，旗舰的内在有何不同，一眼就看见副驾驶的座椅都是气垫的

图片附件: IMG_8114.JPG (2014-10-22 20:09:21, 85.47 KB) / 下载次数 126
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTAwfDRjNzQ1MjBjfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:10:20

TGX旗舰，平地板是必须的

图片附件: IMG_8115.JPG (2014-10-22 20:10:08, 70.43 KB) / 下载次数 123
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTAxfDI4M2Q1MDg4fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:11:12

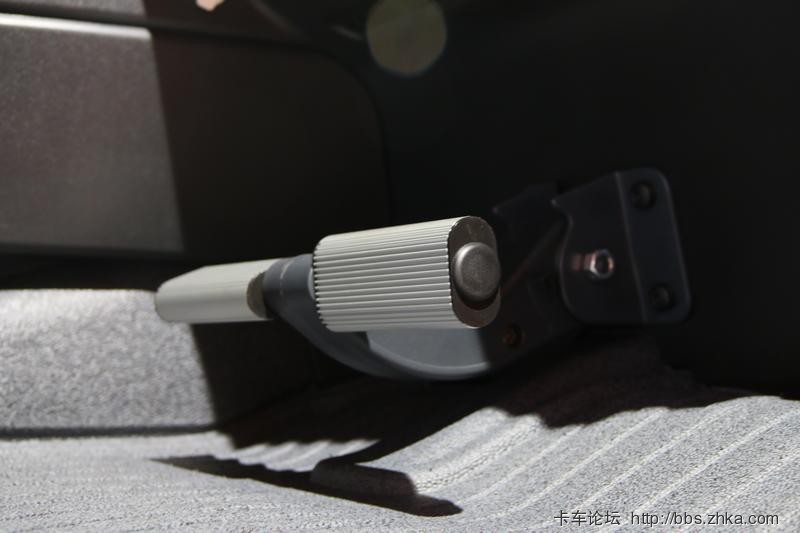

比较有意思的是副驾驶座椅前方有个这个脚蹬，在车内锻炼身体么

图片附件: IMG_8116.JPG (2014-10-22 20:10:35, 50.82 KB) / 下载次数 118
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTAyfDVhMzIzZWRhfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:13:30

车门边的轴重说明，网络人多眼杂，把VIN涂掉非常重要

图片附件: IMG_8117.JPG (2014-10-22 20:12:59, 82.93 KB) / 下载次数 144
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTAzfDFlMjJlZWE3fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:14:01

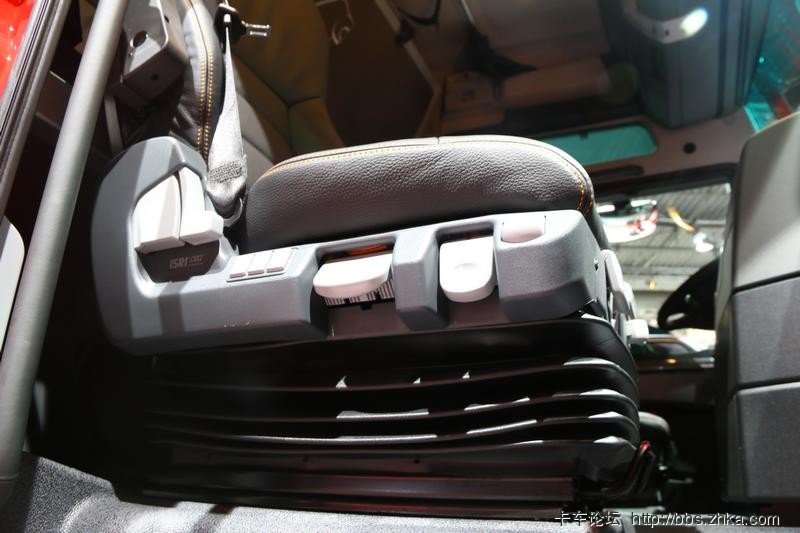

ISRI气垫座椅，舒服

图片附件: IMG_8118.JPG (2014-10-22 20:13:58, 76.84 KB) / 下载次数 133
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTA0fGQ5NWFkNDAxfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:14:44

车内空间，没说的，移动卧室

图片附件: IMG_8121.JPG (2014-10-22 20:14:19, 60.49 KB) / 下载次数 148
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTA2fDBiMWQ3ZjlmfDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8119.JPG (2014-10-22 20:14:18, 89.57 KB) / 下载次数 130
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTA1fDYzNDY1MDgzfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:15:16

双卧铺，上层卧铺的背后还有个狮子标

图片附件: IMG_8120.JPG (2014-10-22 20:14:58, 58.8 KB) / 下载次数 124
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTA3fGI4ZTI3ZGJjfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:15:58

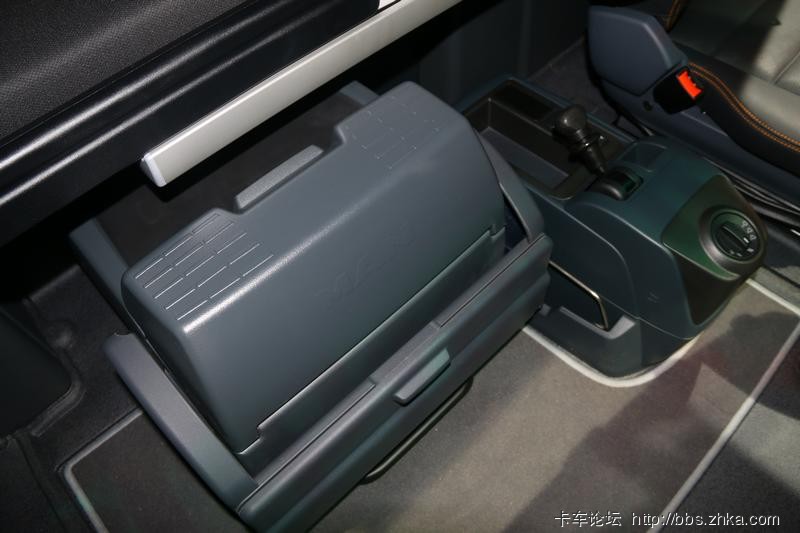

车载冰箱

图片附件: IMG_8131.JPG (2014-10-22 20:15:52, 48.4 KB) / 下载次数 123
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTA5fGQ4YmRmNWMxfDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8122.JPG (2014-10-22 20:15:51, 65.55 KB) / 下载次数 125
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTA4fGU5M2I2MzgwfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:16:40

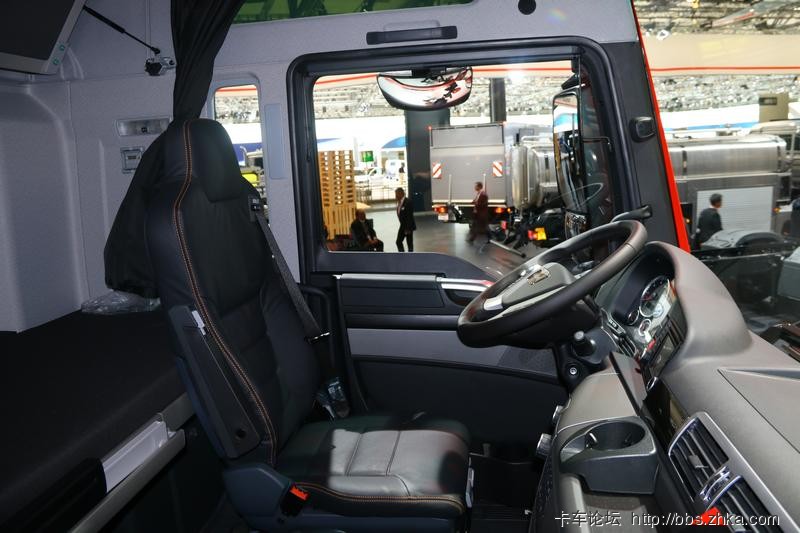

驾驶席真皮座椅，旗舰范！

图片附件: IMG_8132.JPG (2014-10-22 20:16:35, 68.98 KB) / 下载次数 108
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTEwfDc4ZDBkNDIyfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:17:15

仪表跟普通MAN TGX没啥区别

图片附件: IMG_8124.JPG (2014-10-22 20:17:02, 72.57 KB) / 下载次数 113
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTEyfDZhYjc0ZmRhfDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8123.JPG (2014-10-22 20:17:00, 81.96 KB) / 下载次数 102
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTExfDU4MWYzYzE3fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:17:46

简洁至极的中控

图片附件: IMG_8127.JPG (2014-10-22 20:17:28, 87.74 KB) / 下载次数 133
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTEzfDkzMmRiOGFmfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:18:26

大众Style的仪表排列

图片附件: IMG_8136.JPG (2014-10-22 20:18:04, 93.11 KB) / 下载次数 88
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTE1fGE3MTg4YjI4fDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8125.JPG (2014-10-22 20:18:03, 63.02 KB) / 下载次数 103
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTE0fDU0OGYxOTVkfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:19:02

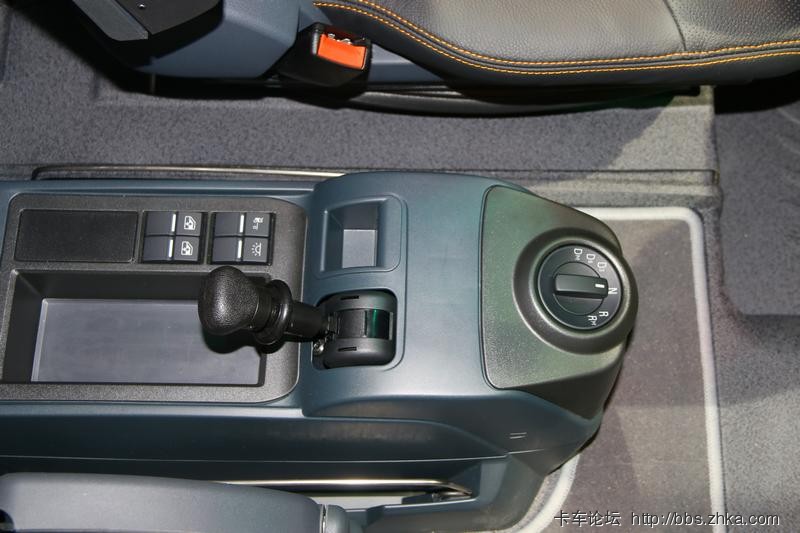

ZF AMT变速箱

图片附件: IMG_8126.JPG (2014-10-22 20:18:54, 82.4 KB) / 下载次数 94
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTE2fGI1NWMzYTFhfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:19:45

这个小窗就是MAN最大驾驶室的独有记号

图片附件: IMG_8133.JPG (2014-10-22 20:19:18, 53.94 KB) / 下载次数 104
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTE4fDBjOTA1MGUyfDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8128.JPG (2014-10-22 20:19:17, 65.26 KB) / 下载次数 95
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTE3fDM0MWE1NGE2fDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:20:31

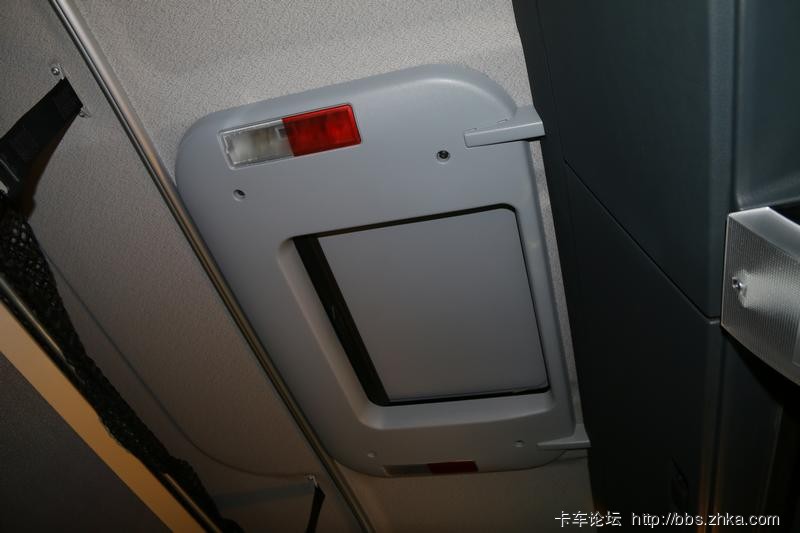

车顶储物格，带防虫网的电动天窗
红色的是夜间行车灯

图片附件: IMG_8130.JPG (2014-10-22 20:19:59, 40.98 KB) / 下载次数 106
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTIwfGQ5OTI4YTE3fDE3NTA0NDMxOTZ8MHww

图片附件: IMG_8129.JPG (2014-10-22 20:19:58, 52.48 KB) / 下载次数 101
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTE5fGMzZDE5ZDBifDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:20:57

双色内饰搭配

图片附件: IMG_8138.JPG (2014-10-22 20:20:46, 50.2 KB) / 下载次数 99
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTIxfGMwOGI0NjUzfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:21:42

仪表台旁边的彩色屏幕用于导航及娱乐系统

图片附件: IMG_8135.JPG (2014-10-22 20:21:11, 73.67 KB) / 下载次数 95
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTIyfGMwMTc0M2JhfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:22:27

没有离合器踏板的

图片附件: IMG_8137.JPG (2014-10-22 20:22:18, 46.63 KB) / 下载次数 108
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTIzfGQ1MTkxYTkwfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:22:52

安装在侧面的汽笛

图片附件: IMG_8158.JPG (2014-10-22 20:22:50, 68.88 KB) / 下载次数 144
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTI0fDhjZmNhYjdkfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:23:21

车前大灯内有一根LED的日间行车灯

图片附件: IMG_8140.JPG (2014-10-22 20:23:02, 89.59 KB) / 下载次数 154
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTI1fDJhNWJiNWUxfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:23:35

完~

图片附件: IMG_8071.JPG (2014-10-22 20:23:33, 119.53 KB) / 下载次数 164
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTI2fGM4N2YyNzZhfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-22 20:23:47

图片附件: IMG_8154.JPG (2014-10-22 20:23:45, 118.15 KB) / 下载次数 154
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTI3fDVlNzM2YmYzfDE3NTA0NDMxOTZ8MHww

作者: east-flying 时间: 2014-10-22 21:00:36

耍娃儿发表于 2014-10-22 20:07
继续，刚才服务器机房网路故障，等了一个多钟头
很喜欢欧洲大件车车顶标配的黄色警灯

大爱海拉啊，一个5000大洋

作者: 耍娃儿 时间: 2014-10-22 21:03:37

east-flying 发表于 2014-10-22 21:00
大爱海拉啊，一个5000大洋

这么贵

作者: east-flying 时间: 2014-10-22 21:05:20

耍娃儿发表于 2014-10-22 21:03
这么贵

所以过去港里老是有人守在那偷LIEBHERR吊车的灯

作者: 耍娃儿 时间: 2014-10-22 21:07:39

east-flying 发表于 2014-10-22 21:05
所以过去港里老是有人守在那偷LIEBHERR吊车的灯

哈哈哈哈哈

作者: 卡车yi生 时间: 2014-10-22 22:13:44

耍娃儿发表于 2014-10-22 20:09
车门下沿的作用有很多，减少风阻，防止扒车，以及……美观

以及。。。。。。。。。。强迫症

作者: 卡车yi生 时间: 2014-10-22 22:16:44

east-flying 发表于 2014-10-22 21:05
所以过去港里老是有人守在那偷LIEBHERR吊车的灯

这告诉我们一个道理，学的更多偷的东西才会更值钱，比偷轮胎划算多了

作者: VN770 时间: 2014-10-22 22:27:02

耍娃儿发表于 2014-10-22 20:17
简洁至极的中控

常用功能都集中到多功能方向盘了~~~

作者: 耍娃儿 时间: 2014-10-22 22:28:49

VN770 发表于 2014-10-22 22:27
常用功能都集中到多功能方向盘了~~~

嗯，不分心

作者: east-flying 时间: 2014-10-22 22:52:40

卡车yi生发表于 2014-10-22 22:16
这告诉我们一个道理，学的更多偷的东西才会更值钱，比偷轮胎划算多了 ...

一看就是经常守在口岸偷轮胎的

作者: 蚊子 时间: 2014-10-22 23:15:04

耍娃儿发表于 2014-10-22 20:06
作用不是用看的

广东话的意思是装饰罢了，，，
偌大一个拖鼻在前面，谁碰谁瓜

作者: 蚊子 时间: 2014-10-22 23:21:04

耍娃儿发表于 2014-10-22 20:07
继续，刚才服务器机房网路故障，等了一个多钟头
很喜欢欧洲大件车车顶标配的黄色警灯

虽然车门镜整体感不错，但拉大件更不实用，，，
红的灯不给装，只准装黄的，，，

作者: 耍娃儿 时间: 2014-10-23 00:00:19

蚊子发表于 2014-10-22 23:15
广东话的意思是装饰罢了，，，
偌大一个拖鼻在前面，谁碰谁瓜

这又不是国产车，哪来这么多的装饰

作者: 耍娃儿 时间: 2014-10-23 00:00:43

蚊子发表于 2014-10-22 23:21
虽然车门镜整体感不错，但拉大件更不实用，，，
红的灯不给装，只准装黄的，，， ...

装外摆？？？

作者: Moby 时间: 2014-10-23 01:35:35

本帖最后由 Moby 于 2014-10-23 03:41 编辑

耍娃儿发表于 2014-10-22 16:16
对了，之前在另一个帖子里面提到的问题，这里有方法了
有网友说，很怀念以前V10机头的660大件两根排气管朝 ...

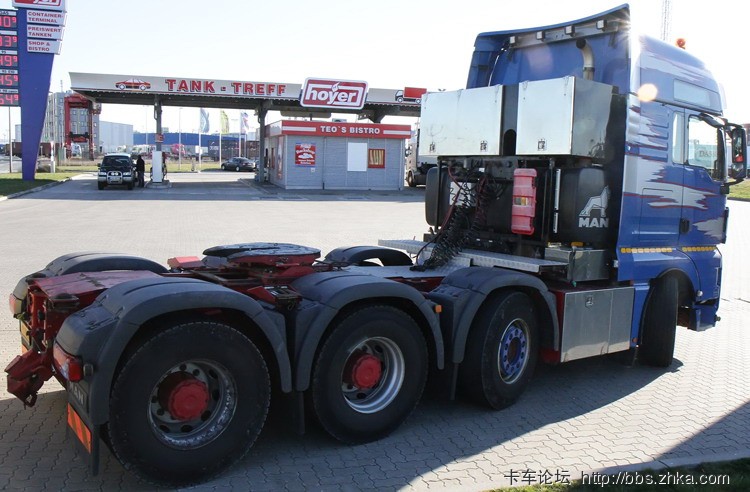

立式排气不是新车才应用，D38之前的TGS大件车全都采用立式排气。只不过算得上是隐藏式的，露出的部分不多。
TGA的两根两侧排气在后面确实霸气，但是从设计角度来说设计师基本上就是脑残！首先就是TGA消声器没在右前轮后面这是个历史问题，才留下了后面的败笔（TGS右前轮后面是消声器）设计师竟然没利用这个宝贵的空间，把这个宝贵给白白浪费了！

空出一大块不利用，很多公司的车子在这里都加了工具箱！

TGS是消声器！

既然下面没消声器，就把消声器和后面排气管连一起了，像轿车那样，露在外面很粗很臃肿，既然很粗，就没办法夹在驾驶室和油箱架的中间，只能放在最后面，排气在油箱架的后面工作人员容易接触到，怕烫伤人，所以才弄个保护罩！套上罩子更臃肿。如果两个并一起影响后面设备维修，才一侧一只。所以才看着霸气。只能说当时的设计师没想到要把结构简化！搞得好复杂！不得已而为之，弄得反而很霸气

到了TGS开始大大简化了复杂结构，既节省空间，也不会烫着人，也方便后面设备维修。

TGS开始这批D38之前的曼大件车，这种在右侧的排气都是立式装在内侧的了，680是并列双根，540是单根的排气，国内到的那台680就是立式的，

国内来的这台680就是双排的低顶露出来的排气很明显！

680都是双排气！

不过有的680双排气是向侧面排气的！

这个也是侧排让我想起了我的奔驰G500的排气管，哈哈！

540一般都不装变矩器，很奇怪，曼装变矩器的8X4车只有680一款，540 8X4皆为不带变矩器车型，后部仅有油箱和工具组，排气都是单根的！

TAG的大排气帅也是有苦衷的！

这么大的空间就不能找点事做么。。。。。。。

图片附件: lkw_man_tga_41_660_knoll01_07.jpg (2014-10-23 01:28:27, 109.17 KB) / 下载次数 140
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTY5fDJhMGYyNGNhfDE3NTA0NDMxOTZ8MHww

图片附件: lkw_man_tgx41_540_adams01_05.jpg (2014-10-23 01:28:25, 104.22 KB) / 下载次数 141
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTY4fDM5MGE5M2JjfDE3NTA0NDMxOTZ8MHww

图片附件: lkw_man_tgx41_680_mayer01_10.jpg (2014-10-23 01:28:22, 108.93 KB) / 下载次数 135
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTY3fDQzZGMxNjIwfDE3NTA0NDMxOTZ8MHww

图片附件: lkw_man_tgx41_680_bohnet01_04.jpg (2014-10-23 01:28:19, 122.93 KB) / 下载次数 138
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTY2fDE1NTYxODIxfDE3NTA0NDMxOTZ8MHww

图片附件: lkw_man_tgx41_680_maxikraft01_07.jpg (2014-10-23 01:28:16, 107.62 KB) / 下载次数 132
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTY1fDg0MmZlNWY1fDE3NTA0NDMxOTZ8MHww

图片附件: lkw_man_tgx41_680_xl_shanghai2014_05.jpg (2014-10-23 01:28:12, 111.83 KB) / 下载次数 143
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTY0fDA3ODA5NjA1fDE3NTA0NDMxOTZ8MHww

图片附件: lkw_man_tga41660_risi_11.jpg (2014-10-23 03:40:53, 135.38 KB) / 下载次数 151
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTcyfDExODFjNTkwfDE3NTA0NDMxOTZ8MHww

图片附件: lkw_man_tgx41_680_iaa2008_01.jpg (2014-10-23 03:30:03, 136.07 KB) / 下载次数 139
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTcxfGMyOGYwMmY2fDE3NTA0NDMxOTZ8MHww

图片附件: lkw_man_tga_41_660_knoll01_04.jpg (2014-10-23 03:29:58, 90.78 KB) / 下载次数 135
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTcwfGVlNzJhYzRlfDE3NTA0NDMxOTZ8MHww

作者: 耍娃儿 时间: 2014-10-23 07:40:19

Moby 发表于 2014-10-23 01:35
立式排气不是新车才应用，D38之前的TGS大件车全都采用立式排气。只不过算得上是隐藏式的，露出的部分不多 ...

那是TGX大件车……

作者: ghhs 时间: 2014-10-23 09:05:28

耍娃儿发表于 2014-10-22 15:54
空气干燥罐X2

感觉比660,680少了很多？这车不是最终销售版本还？

作者: ghhs 时间: 2014-10-23 09:07:00

耍娃儿发表于 2014-10-22 20:19
ZF AMT变速箱

很好奇，这车手动干预换挡的时候怎么换的？在哪里？

作者: 耍娃儿 时间: 2014-10-23 09:11:24

ghhs 发表于 2014-10-23 09:05
感觉比660,680少了很多？这车不是最终销售版本还？

展车应该就是最终销售版本吧

作者: 耍娃儿 时间: 2014-10-23 09:12:35

ghhs 发表于 2014-10-23 09:07
很好奇，这车手动干预换挡的时候怎么换的？在哪里？

木有开过MAN自动档

作者: 蚊子 时间: 2014-10-23 09:34:57

耍娃儿发表于 2014-10-23 00:00
装外摆？？？

实用更有意义

作者: 蚊子 时间: 2014-10-23 09:40:16

Moby 发表于 2014-10-23 01:35
立式排气不是新车才应用，D38之前的TGS大件车全都采用立式排气。只不过算得上是隐藏式的，露出的部分不多 ...

留有空间也有好处，可以方便底盘点检的。

作者: 耍娃儿 时间: 2014-10-23 10:37:26

蚊子发表于 2014-10-23 09:34
实用更有意义

你把门镜贬得一文不值了

作者: 蚊子 时间: 2014-10-23 14:12:52

耍娃儿发表于 2014-10-23 10:37
你把门镜贬得一文不值了

这是个人体会，这是个开放的论坛

图片附件: IMG_0010.JPG (2014-10-23 14:13:29, 128.96 KB) / 下载次数 320
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA3OTg4fDc0ZmIwODkwfDE3NTA0NDMxOTZ8MHww

作者: 海阔√天空 时间: 2014-10-23 15:53:36

耍娃儿发表于 2014-10-22 18:08

原谅我跑了10多年物流车，对这个设备真是不懂，也没见过

作者: 游骑兵911 时间: 2014-10-23 17:06:58

坐等87，哈哈哈。。。。。。

作者: east-flying 时间: 2014-10-23 18:16:58

Moby 发表于 2014-10-23 01:35
立式排气不是新车才应用，D38之前的TGS大件车全都采用立式排气。只不过算得上是隐藏式的，露出的部分不多 ...

再次澄清一个事实，对于man来说，带变矩器不一定带那个大风扇，41.540是可选配变矩器的，欧洲很多41.540都愿意购买带变矩器的，而且国内部分40.480也带，（记得以前说过了，具体请参考上海交运那批车）。

至于那个排气管方向估计是可调节的，或者车主自己改的吧，这个倒无所谓，改起来也简单。

欢迎光临卡车论坛 (http://bbs.zhka.com/bbs/)
