标题: 俄罗斯托纳尔ТОНАР-9987-0000010 预制板运输挂车欣赏 [打印本页]

作者: 芳香之旅 时间: 2014-6-4 22:05:57 标题: 俄罗斯托纳尔ТОНАР-9987-0000010 预制板运输挂车欣赏

本帖最后由芳香之旅于 2014-6-4 22:21 编辑

俄罗斯生产的各种机械车辆通常都是以结构简单，便宜耐用著称。但是有一家企业与俄罗斯其它企业不同，它诞生在苏联末期的1990年，注意引进和消化西方的先进技术，它的多种挂车和卡车产品看起来甚至很具有西方的风格，颜色一般多是这种很清新的蓝色，给人耳目一新的感觉。尽管我并不是喜欢这个企业的每一种产品，但是这家企业从一个生产挂车的新公司，到如今生产牵引车和自卸车以及各种高端挂车的企业，它的发展经验值得我们学习。
ТОНАР（英文写作TONAR）-9987-0000010，预制板运输挂车。
产品优点：
装卸过程中不需要额外的起重设备。
减小了预制板在施工现场损坏的风险。
挂车配有液压升降设备，可以连接多种高度的牵引车。
能把大面积的预制板装进这么小的区域中运输。

图片附件: 01.jpg (2014-6-4 22:05:50, 149.92 KB) / 下载次数 297
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MDF8YWMwN2JjMmV8MTc0Nzg1Mjk0MHwwfDA%3D

作者: 耍娃儿 时间: 2014-6-4 22:13:07

哎呦，很欧洲嘛

作者: 芳香之旅 时间: 2014-6-4 22:14:03

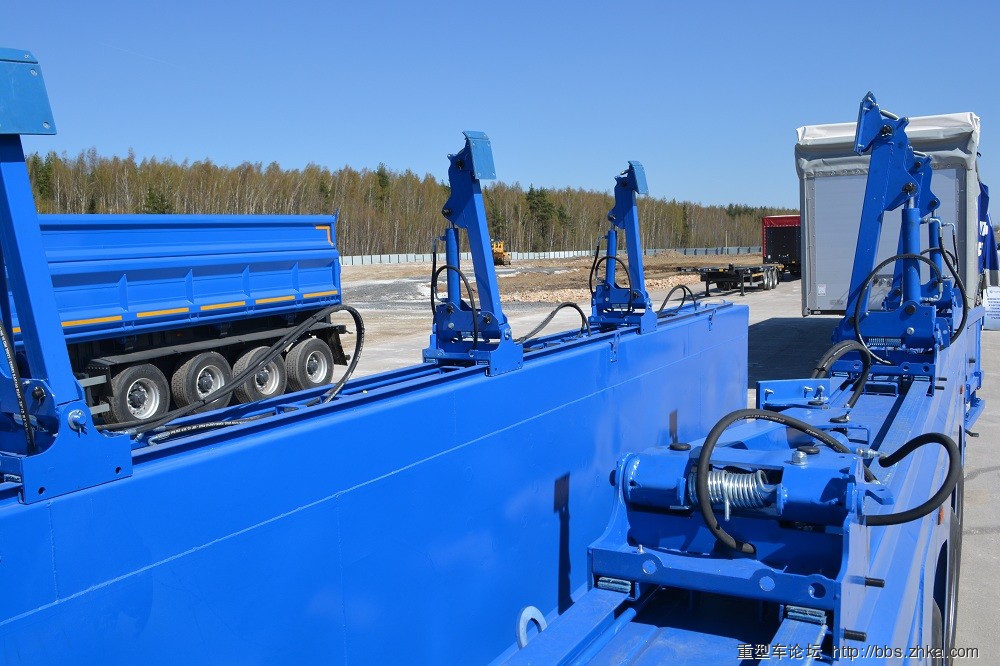

锁定系统
有六个液压锁定装置，适用不同尺寸的水泥预制板。

图片附件: 10.jpg (2014-6-4 22:13:55, 171.22 KB) / 下载次数 304
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MDN8MjQxMDVhOTV8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: 09.jpg (2014-6-4 22:10:17, 83.78 KB) / 下载次数 273
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MDJ8Yzg4ZTJlMDV8MTc0Nzg1Mjk0MHwwfDA%3D

作者: 芳香之旅 时间: 2014-6-4 22:14:54

耍娃儿发表于 2014-6-4 22:13
哎呦，很欧洲嘛

他的专用车是西方技术，冷藏车空调是冷王的，牵引车发动机是俄国产的，但是变速箱可以装卡特的。

作者: 芳香之旅 时间: 2014-6-4 22:19:48

本帖最后由芳香之旅于 2014-6-4 22:22 编辑

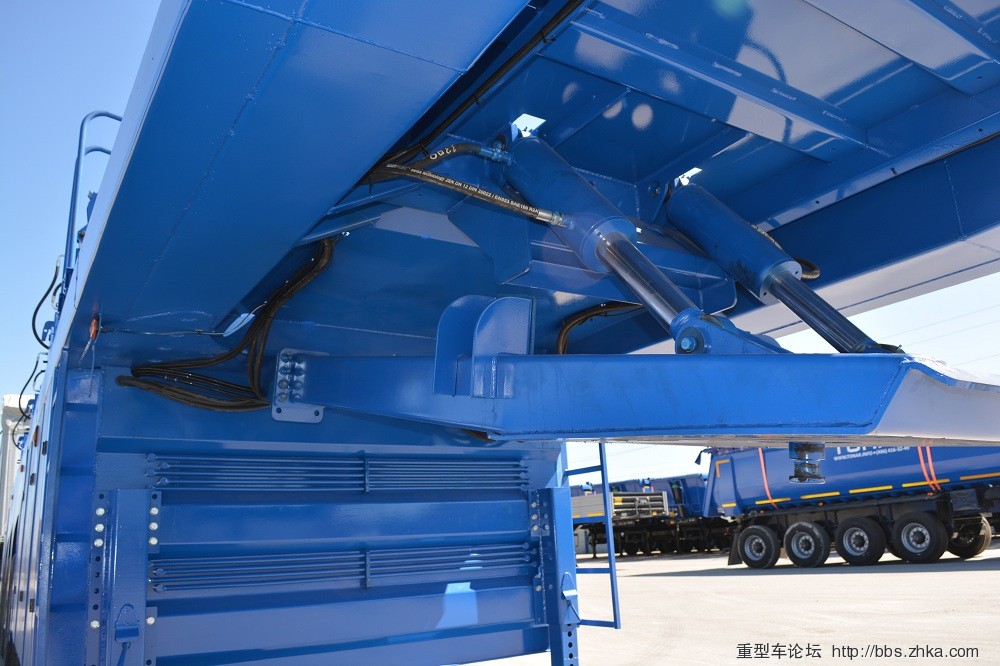

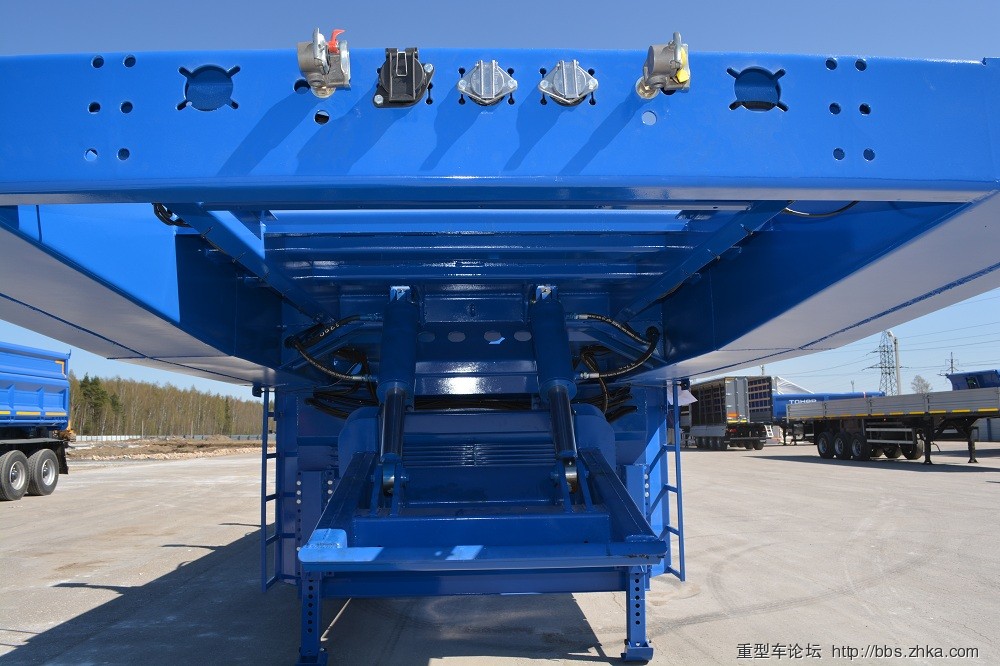

连接装置
半挂车前部的牵引销装有液压装置。

图片附件: 06.jpg (2014-6-4 22:19:44, 153.93 KB) / 下载次数 283
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MDR8OTYyZjk4ZmZ8MTc0Nzg1Mjk0MHwwfDA%3D

作者: 芳香之旅 时间: 2014-6-4 22:27:33

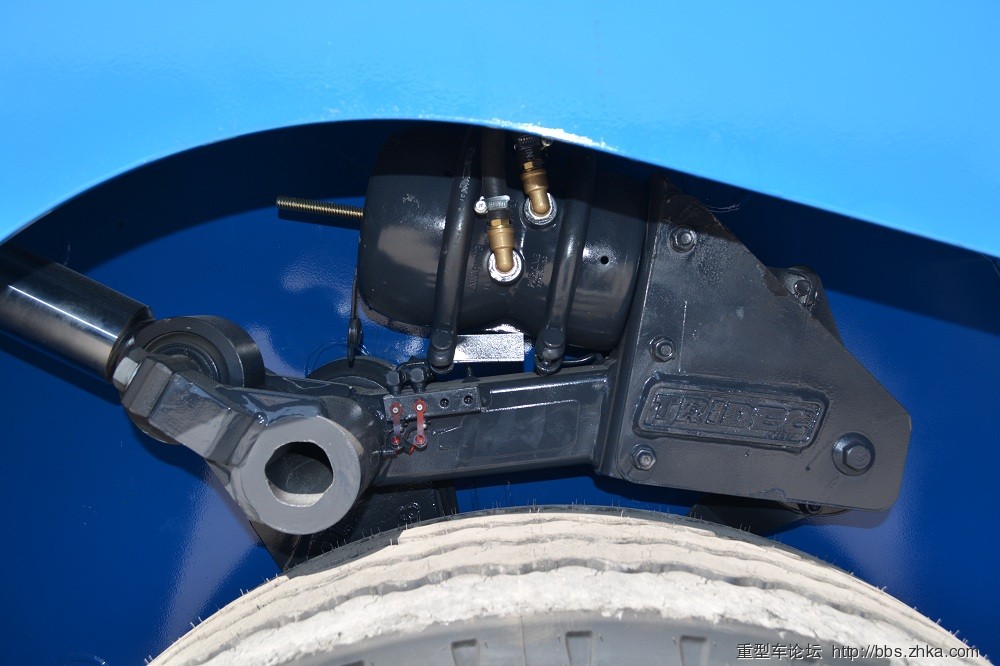

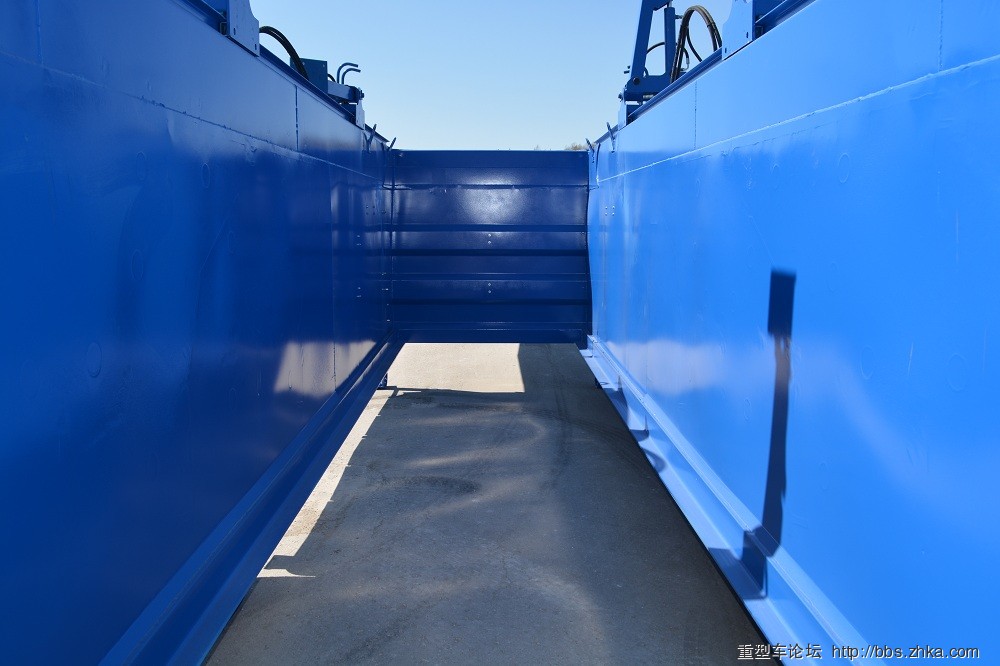

底盘
在半挂车U型框架侧面安装液压悬挂系统。

图片附件: 08.jpg (2014-6-4 22:27:28, 134.94 KB) / 下载次数 259
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MDV8NmMxMTZiZWF8MTc0Nzg1Mjk0MHwwfDA%3D

作者: 芳香之旅 时间: 2014-6-4 22:37:28

性能
因为重心较低，运输车的速度和稳定性比起普通中央带有大梁的车型有所提高。

图片附件: 11.jpg (2014-6-4 22:37:23, 13.88 KB) / 下载次数 254
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MDd8MTNlOWY2ZTB8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: 05.jpg (2014-6-4 22:37:22, 108.04 KB) / 下载次数 261
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MDZ8YTNjZmI1NjF8MTc0Nzg1Mjk0MHwwfDA%3D

作者: 芳香之旅 时间: 2014-6-4 22:44:08

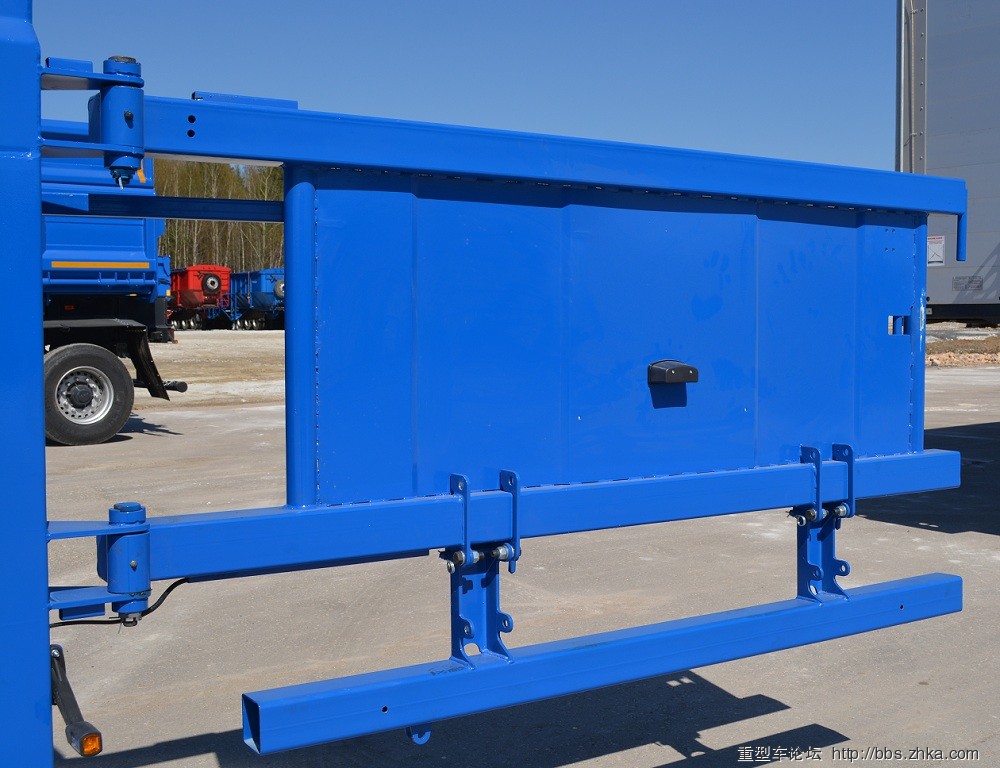

制退梁
可折叠

图片附件: 04.jpg (2014-6-4 22:44:04, 158.62 KB) / 下载次数 300
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MDh8NWRiODZhYmR8MTc0Nzg1Mjk0MHwwfDA%3D

作者: 耍娃儿 时间: 2014-6-4 22:47:45

芳香之旅发表于 2014-6-4 22:14
他的专用车是西方技术，冷藏车空调是冷王的，牵引车发动机是俄国产的，但是变速箱可以装卡特的。 ...

不错

作者: 芳香之旅 时间: 2014-6-4 23:14:02

卡车鞍座的高度，毫米
1150-1300
货物重量，千克
24000（技术上允许34000）
总重带备胎不超过，千克
11000
半挂车最大自重，千克
35000（技术上允许45000）
鞍座最大承受重量
11000（技术上允许18000）
挂车轮胎分布重量最大，千克
24000（技术上允许27000）
挂车尺寸，毫米
长9500，宽1500
挂车装载混凝土制品尺寸，毫米
长9000，宽1400
装载高度距地面，毫米
365
轮胎
385/65 R22.5
轮毂
11.75X22.5
行车制动系统
气动双回路刹车，自动调节制动气压和防抱死系统。鼓式刹车
驻车制动系统
机械制动带空气弹簧，手动控制阀
紧急制动系统
机械传动带弹簧的车轮制动系统

作者: 芳香之旅 时间: 2014-6-4 23:20:14

车虽好，售价也不便宜，这辆型号为托纳尔9987-0000010的挂车含增值税售价是3980000卢布，约合近71万人民币，如果要进口加上关税就更高了。

图片附件: 11.jpg (2014-6-4 23:16:40, 13.88 KB) / 下载次数 81
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MTl8OTk2NGIyZTR8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: 10.jpg (2014-6-4 23:16:39, 171.22 KB) / 下载次数 83
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MTh8MDU0MDIyOGN8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: 09.jpg (2014-6-4 23:16:35, 83.78 KB) / 下载次数 94
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MTd8ZGQ4YjJmZDB8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: 08.jpg (2014-6-4 23:16:32, 134.94 KB) / 下载次数 81
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MTZ8Nzc5NWU0ZDV8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: 07.jpg (2014-6-4 23:16:29, 148.13 KB) / 下载次数 81
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MTV8ZDk1MmY3N2N8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: 06.jpg (2014-6-4 23:16:25, 153.93 KB) / 下载次数 73
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MTR8MjA5YzdiMjl8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: 05.jpg (2014-6-4 23:16:22, 108.04 KB) / 下载次数 76
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MTN8MTcyNTZmYWR8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: 04.jpg (2014-6-4 23:16:20, 158.62 KB) / 下载次数 78
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MTJ8ODg3YWUxYjR8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: 03.jpg (2014-6-4 23:16:17, 165.92 KB) / 下载次数 82
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MTF8YTk1YTg1ZmZ8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: 02.jpg (2014-6-4 23:16:14, 126.87 KB) / 下载次数 80
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MTB8NGM2MDQwOTB8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: 01.jpg (2014-6-4 23:16:11, 149.92 KB) / 下载次数 95
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MDl8ODQ3Yzc0ZmJ8MTc0Nzg1Mjk0MHwwfDA%3D

作者: irizar 时间: 2014-6-4 23:28:47

芳香之旅发表于 2014-6-4 22:27
底盘
在半挂车U型框架侧面安装液压悬挂系统。

还液压悬挂了卧槽我天朝还是板簧最流行

作者: 耍娃儿 时间: 2014-6-4 23:28:48

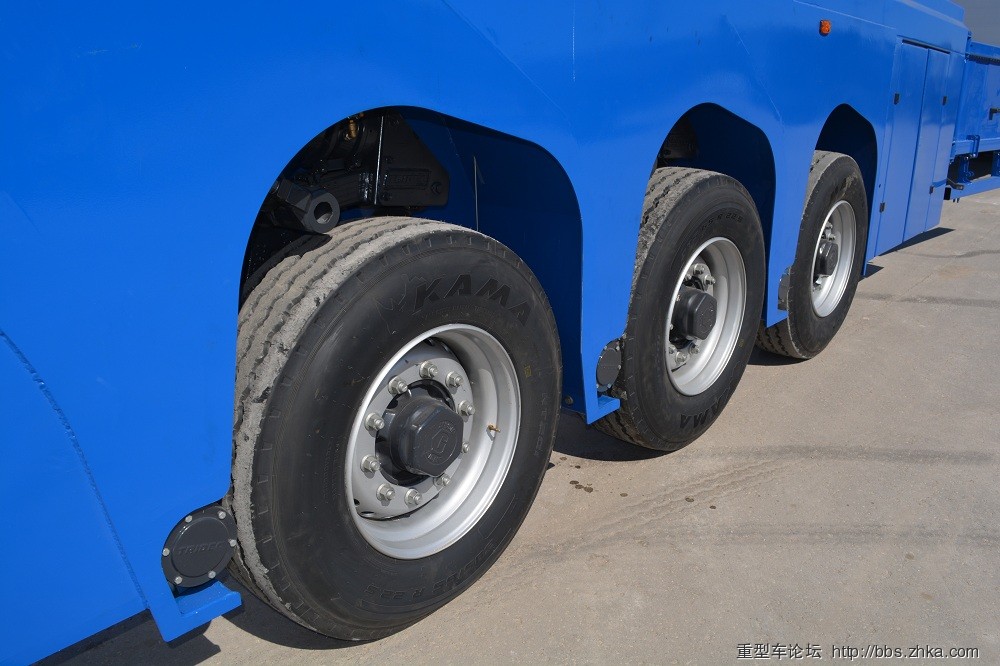

挂车车桥是哪家的？没见过这种轴头

作者: irizar 时间: 2014-6-4 23:30:13

耍娃儿发表于 2014-6-4 23:28
挂车车桥是哪家的？没见过这种轴头

挂车桥多了去了不要说国外了，就单单说国内的
尼玛我也只是认识几种，N多不认识

作者: 耍娃儿 时间: 2014-6-4 23:32:11

irizar 发表于 2014-6-4 23:30
挂车桥多了去了不要说国外了，就单单说国内的
尼玛我也只是认识几种，N多不认识 ...

国内的山寨太多了，基本上就是围着富华仿

作者: 芳香之旅 时间: 2014-6-4 23:36:05

以上内容来自托纳尔的官方网站。他们的网站上有一句口号。俄文 Новая ступень качества （英文 New Quality Step）大意是新质量的阶段。
这个年轻的企业给我留下了很深的印象，托纳尔，我看好你。

图片附件: tonar_logo_1.jpg (2014-6-4 23:36:00, 33.58 KB) / 下载次数 81
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MjF8MzAzMzFkNWN8MTc0Nzg1Mjk0MHwwfDA%3D

作者: 芳香之旅 时间: 2014-6-4 23:37:58

耍娃儿发表于 2014-6-4 23:28
挂车车桥是哪家的？没见过这种轴头

好像是他们自己的，轴头是他们的俄文字母ТОНАР字样，别的挂车可以选装BPW，需要加钱。等我找个图

作者: 耍娃儿 时间: 2014-6-4 23:38:43

芳香之旅发表于 2014-6-4 23:37
好像是他们自己的，轴头是他们的俄文字母ТОНАР字样，别的挂车可以选装BPW，需要加钱。等我找个图 ...

好的

作者: 芳香之旅 时间: 2014-6-4 23:44:06

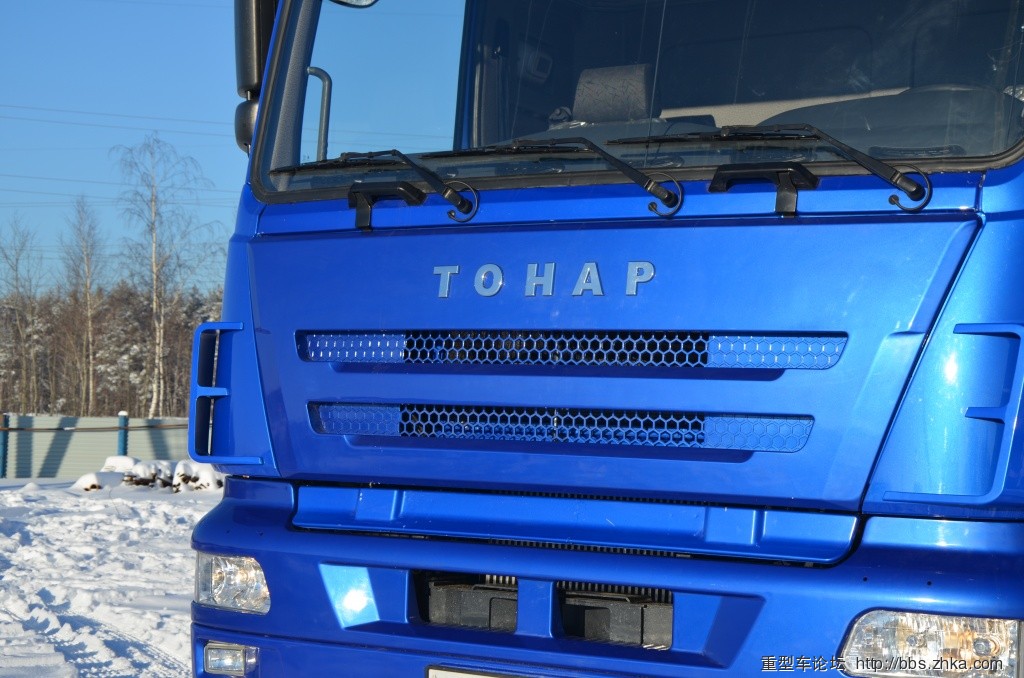

五月二号那天晚上，我突发奇想给它策划了个广告语，借用一张托纳尔6428-0000010-40型牵引车的照片。
如果你认为上面写的是英文，那么你应该去体验一下这个品牌。如果你认为上面写的是俄文，那么托纳尔值得你信赖。
Тонар-6428-0000010-40 1.jpg

图片附件: Тонар-6428-0000010-40 1.jpg (2014-6-4 23:41:15, 173.45 KB) / 下载次数 91
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MjJ8NzFhMzU1MjB8MTc0Nzg1Mjk0MHwwfDA%3D

作者: 芳香之旅 时间: 2014-6-4 23:56:41

耍娃儿发表于 2014-6-4 23:38
好的

诶呀，这个挂车桥他没写是谁家的，也没有大图，只能找到其他种类挂车的桥。不过我觉得你应该会喜欢这个车长，挂车全是大单胎，主车发动机是雅罗斯拉夫尔柴油机厂的欧二、欧三，变速器是CAT的，车桥是来自西方的，新款驾驶室我感觉有点斯堪尼亚的风格，385的前轮胎，颜色是很清凉的蓝色。

作者: 芳香之旅 时间: 2014-6-5 00:15:21

耍娃儿发表于 2014-6-4 23:38
好的

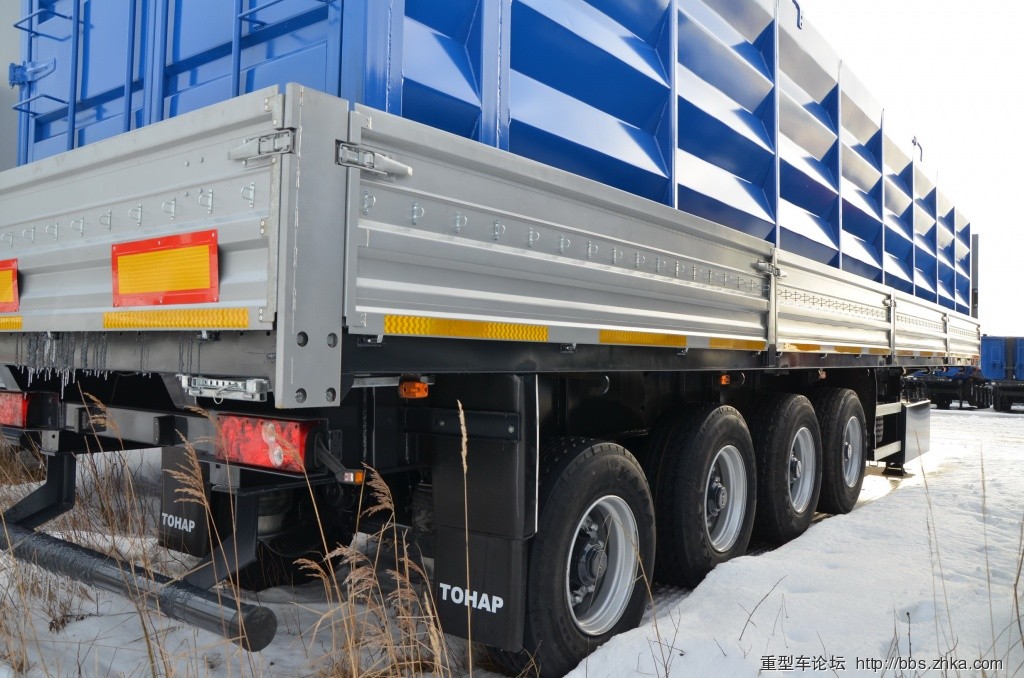

找了半天，也没有个角度特别好的，不过我是觉得人家的活儿干的比什么中集什么梁山要好很多。但是俄罗斯的交通法规毕竟和中国不一样，这么好的车拿来干重活儿恐怕也吃不消。

图片附件: 轴头.JPG (2014-6-5 00:13:46, 15.05 KB) / 下载次数 63
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4Mjd8MmYxNTY3NTR8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: 轮毂单元.JPG (2014-6-5 00:13:45, 14.52 KB) / 下载次数 72
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MjZ8ZjNhMGVjMDl8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: Тонар-974614-0000023 2.JPG (2014-6-5 00:13:45, 191.15 KB) / 下载次数 81
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MjV8YzdkYTNhMzB8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: Тонар-974614-0000023 1.JPG (2014-6-5 00:13:37, 131.93 KB) / 下载次数 82
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MjR8YjQxODA4MzB8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: Тонар-97461-0000030-68 71.jpg (2014-6-5 00:13:32, 134.38 KB) / 下载次数 79
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4MjN8Mzk5ZWRiZWZ8MTc0Nzg1Mjk0MHwwfDA%3D

作者: 鄂AK47 时间: 2014-6-5 00:20:45

芳香之旅发表于 2014-6-4 23:44
五月二号那天晚上，我突发奇想给它策划了个广告语，借用一张托纳尔6428-0000010-40型牵引车的照片。
如果你 ...

德龙3000？

作者: 芳香之旅 时间: 2014-6-5 00:22:55

鄂AK47 发表于 2014-6-5 00:20
德龙3000？

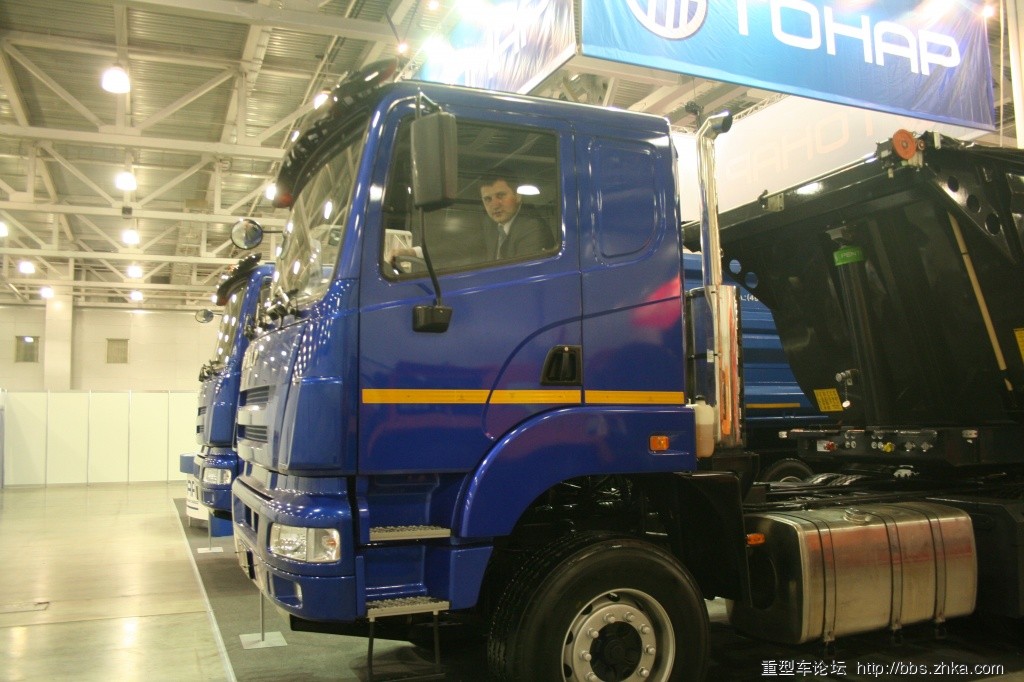

驾驶室大致是这样的，他们最早用的驾驶室是曼F2000技术的，现在不用了。

图片附件: Тонар-6528-0000011 2.jpg (2014-6-5 00:22:11, 208.83 KB) / 下载次数 69
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4Mjl8ZjgyYzQyZTZ8MTc0Nzg1Mjk0MHwwfDA%3D

图片附件: Тонар-6428-0000010-40 3.jpg (2014-6-5 00:22:07, 170.24 KB) / 下载次数 81
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=OTM4Mjh8NmE3YTBlNTN8MTc0Nzg1Mjk0MHwwfDA%3D

作者: 芳香之旅 时间: 2014-6-5 00:37:48

有关资料请阅读 http://www.zhka.com/bbs/forum.php?mod=viewthread&tid=8134
【欧洲挂车系列】预制板专用挂车作者耍娃儿

作者: 耍娃儿 时间: 2014-6-5 08:24:56

芳香之旅发表于 2014-6-5 00:15
找了半天，也没有个角度特别好的，不过我是觉得人家的活儿干的比什么中集什么梁山要好很多。但 ...

别跟中集比啊

作者: 耍娃儿 时间: 2014-6-5 08:25:29

芳香之旅发表于 2014-6-5 00:22
驾驶室大致是这样的，他们最早用的驾驶室是曼F2000技术的，现在不用了。

随州驾驶室

作者: 芳香之旅 时间: 2014-6-5 21:41:29

耍娃儿发表于 2014-6-5 08:25
随州驾驶室

现在这个驾驶室我见得不多，还真看不出来是仿什么车的，但是很像三一用的。你知道随州产的这个驾驶室是搭配什么国产车的吗。

作者: irizar 时间: 2014-6-5 21:43:13

耍娃儿发表于 2014-6-5 08:24
别跟中集比啊

CIMC各种参差不齐

作者: 耍娃儿 时间: 2014-6-5 21:43:26

irizar 发表于 2014-6-5 21:43
CIMC各种参差不齐

作者: irizar 时间: 2014-6-5 21:46:37

耍娃儿发表于 2014-6-5 21:43

就我熟悉的危运行业来说，CIMC最好的说不上，但是烂的还是有的 CIMC基本是打价格战，各种低价，基本上是市场的破坏者。产品说好的也有，烂的也一大堆。
怎么说，就是就想一家独大

作者: 耍娃儿 时间: 2014-6-5 21:49:44

irizar 发表于 2014-6-5 21:46
就我熟悉的危运行业来说，CIMC最好的说不上，但是烂的还是有的 CIMC基本是打价格战，各种低价， ...

标准的国企作风，车展的时候要资料，然后说回公司就发电子邮件给我，结果都2年多了这邮件我还没收到，同样是挂车，德国考格尔，发邮件给德国人要资料，第一时间马上回复，Word跟JPG资料一堆打包发给我，真没法比

作者: irizar 时间: 2014-6-5 21:52:19

耍娃儿发表于 2014-6-5 21:49
标准的国企作风，车展的时候要资料，然后说回公司就发电子邮件给我，结果都2年多了这邮件我还没收到，同 ...

guoqi就是那么样爱理不理你TM是谁啊

作者: 耍娃儿 时间: 2014-6-5 21:54:35

irizar 发表于 2014-6-5 21:52
guoqi就是那么样爱理不理你TM是谁啊

我错了，不该找国企要资料，我下次只找合资企业跟进口品牌

作者: irizar 时间: 2014-6-5 21:56:08

耍娃儿发表于 2014-6-5 21:54
我错了，不该找国企要资料，我下次只找合资企业跟进口品牌

我可以提供一些我公司的资料给你有兴趣伐

作者: 耍娃儿 时间: 2014-6-5 21:57:15

irizar 发表于 2014-6-5 21:56
我可以提供一些我公司的资料给你有兴趣伐

广州站拿给我

作者: irizar 时间: 2014-6-5 21:58:30

耍娃儿发表于 2014-6-5 21:57
广州站拿给我

这个可以有

作者: 耍娃儿 时间: 2014-6-5 21:59:00

irizar 发表于 2014-6-5 21:58
这个可以有

作者: 芳香之旅 时间: 2014-6-5 22:16:19

耍娃儿发表于 2014-6-5 21:54
我错了，不该找国企要资料，我下次只找合资企业跟进口品牌

托纳尔官网 www.tonar.info
西欧我不知道，俄罗斯很多车企网站资料都很全的，要什么英文、俄文资料一大堆可以免费下载，有的车外形图纸也提供，比起国内的企业我觉得还是人家做得好。

作者: 耍娃儿 时间: 2014-6-5 22:18:58

芳香之旅发表于 2014-6-5 22:16
托纳尔官网 www.tonar.info
西欧我不知道，俄罗斯很多车企网站资料都很全的，要什么英文、俄文资料一大 ...

某些国内企业，只能呵呵了

作者: 朱叶见 时间: 2017-8-11 10:11:39

看着不错
