标题: 中国第一代8X8独立悬挂军用重型越野车发展史 [打印本页]

作者: dyang 时间: 2013-6-25 17:16:50 标题: 中国第一代8X8独立悬挂军用重型越野车发展史

本帖最后由 dyang 于 2013-6-25 17:36 编辑

说的就是“黄河JN252“，在国庆35周年阅兵见识过它的雄姿，该车从1970年到1988年间共生产了4个车型1262辆，用于二炮，舟桥部队，甚至是移动灵堂。下面是JN252简要资料：

开始量产时间：1971年

生产厂：济南汽车制造厂

发动机：6135Q-1发动机

功率：220PS

扭矩：89KGM

如果觉得文字太小可以点击图片放大来看。

另外,找到一篇采访济南汽车制造总厂副总设计师，JN252技术总布置的文章：

http://auto.163.com/09/0810/15/5GC92FKV00083IA1.html

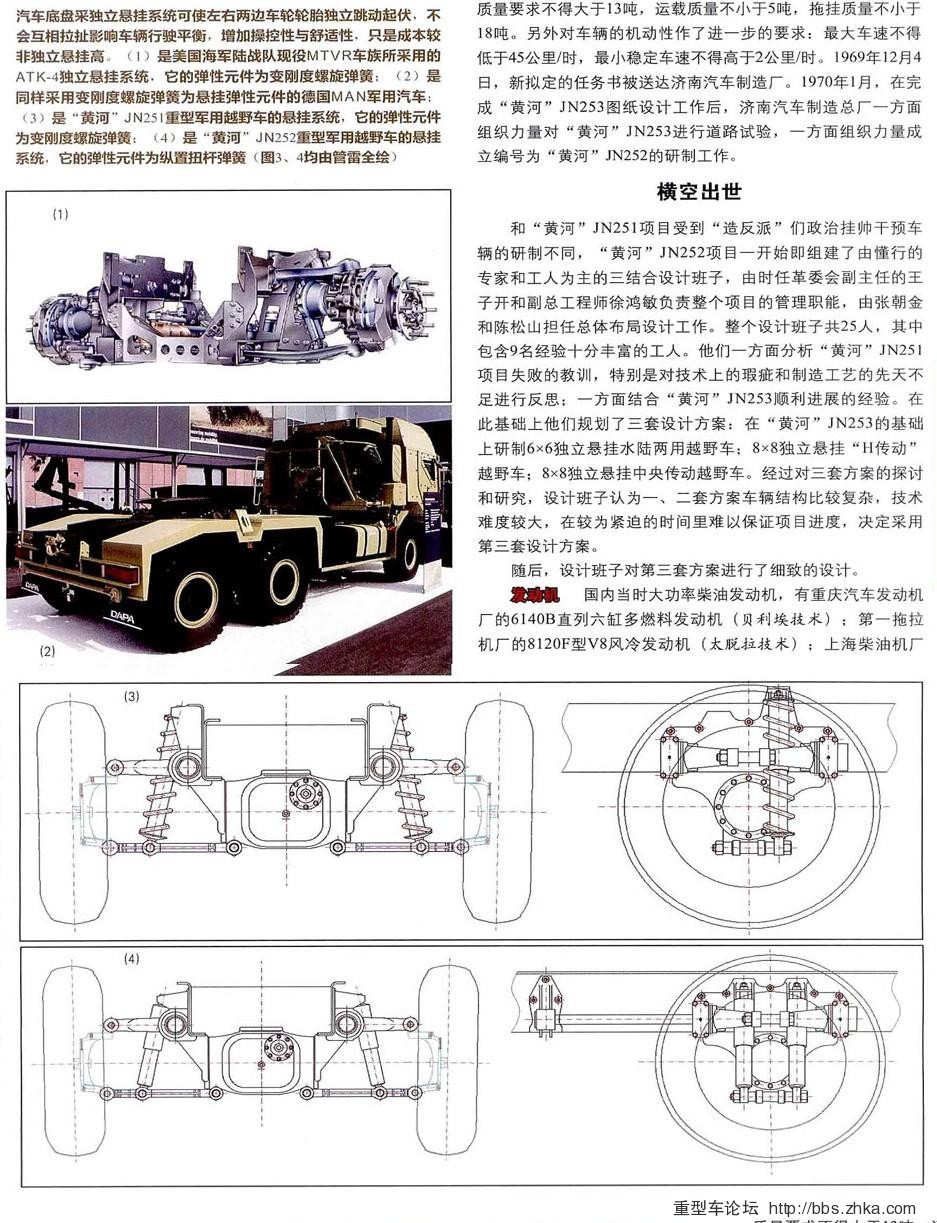

图片附件: A1.JPG (2013-6-25 17:16:29, 356.78 KB) / 下载次数 2292
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDU5OTB8NDVhMmFiNmN8MTc1MTQ1OTkyNHwwfDA%3D

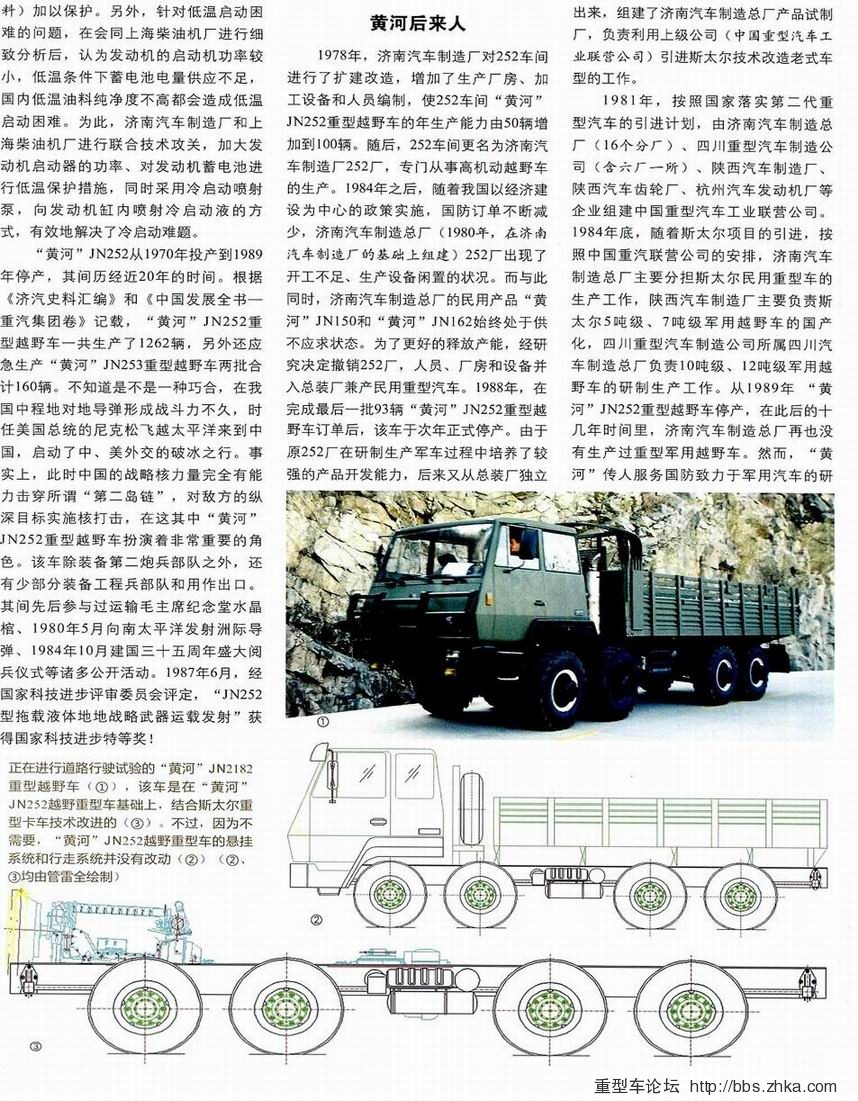

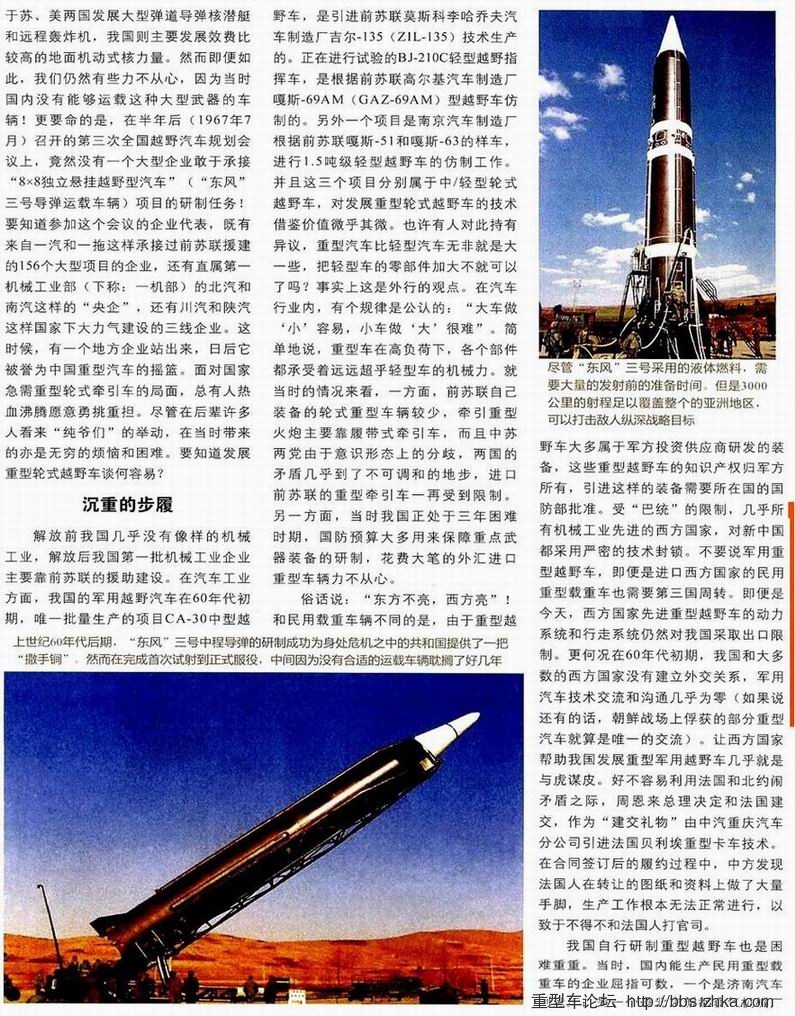

图片附件: 调整大小调整大小 A2.JPG (2013-6-25 17:16:24, 338.78 KB) / 下载次数 2500
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDU5ODl8NTM0YTAzZjJ8MTc1MTQ1OTkyNHwwfDA%3D

图片附件: A3.JPG (2013-6-25 17:16:19, 402.55 KB) / 下载次数 2439
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDU5ODh8MDM0NWRhNTN8MTc1MTQ1OTkyNHwwfDA%3D

作者: dyang 时间: 2013-6-25 17:18:38

本帖最后由 dyang 于 2013-6-25 17:21 编辑

如果觉得文字太小可以点击图片放大来看

图片附件: 调整大小调整大小 A4.JPG (2013-6-25 17:18:22, 339.12 KB) / 下载次数 2072
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDU5OTN8YzE3NWM4YzR8MTc1MTQ1OTkyNHwwfDA%3D

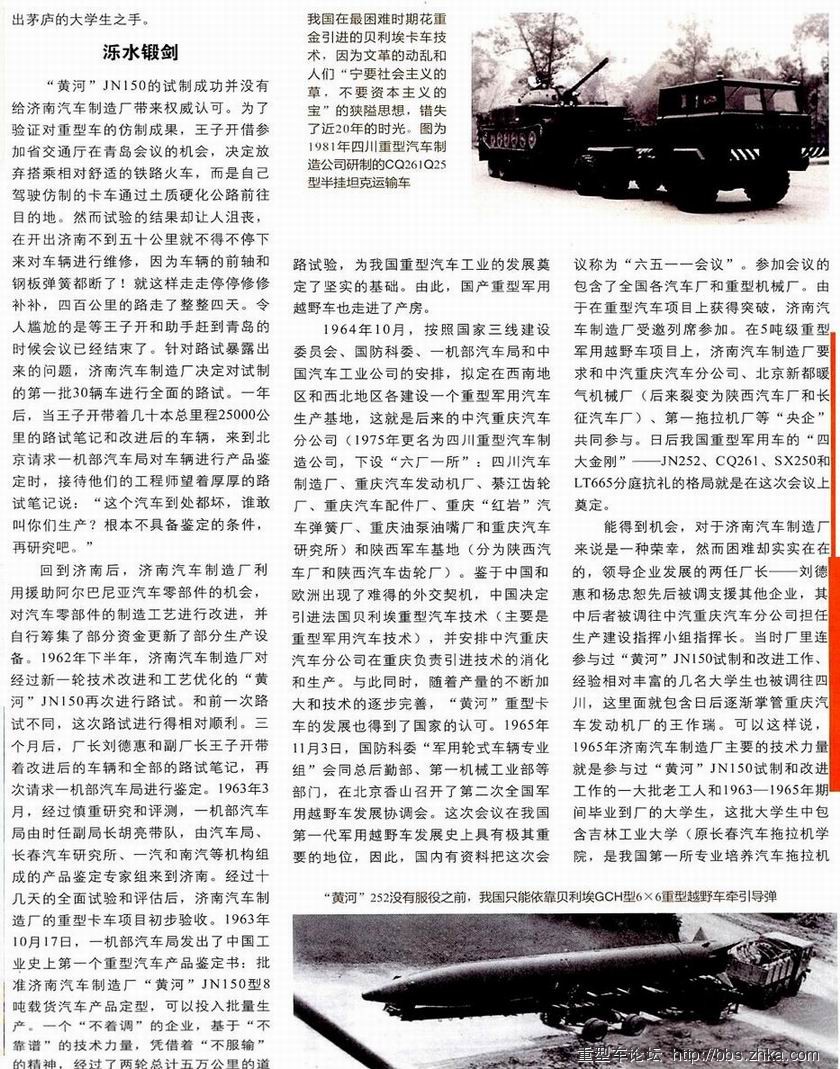

图片附件: 调整大小 A5.JPG (2013-6-25 17:18:19, 378.73 KB) / 下载次数 2144
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDU5OTJ8MjgzYTY0NDB8MTc1MTQ1OTkyNHwwfDA%3D

图片附件: 调整大小 A6.JPG (2013-6-25 17:18:15, 382.37 KB) / 下载次数 2011
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDU5OTF8Y2YyOWFlYzR8MTc1MTQ1OTkyNHwwfDA%3D

作者: dyang 时间: 2013-6-25 17:21:22

如果文字太小可以点击图片放大来看

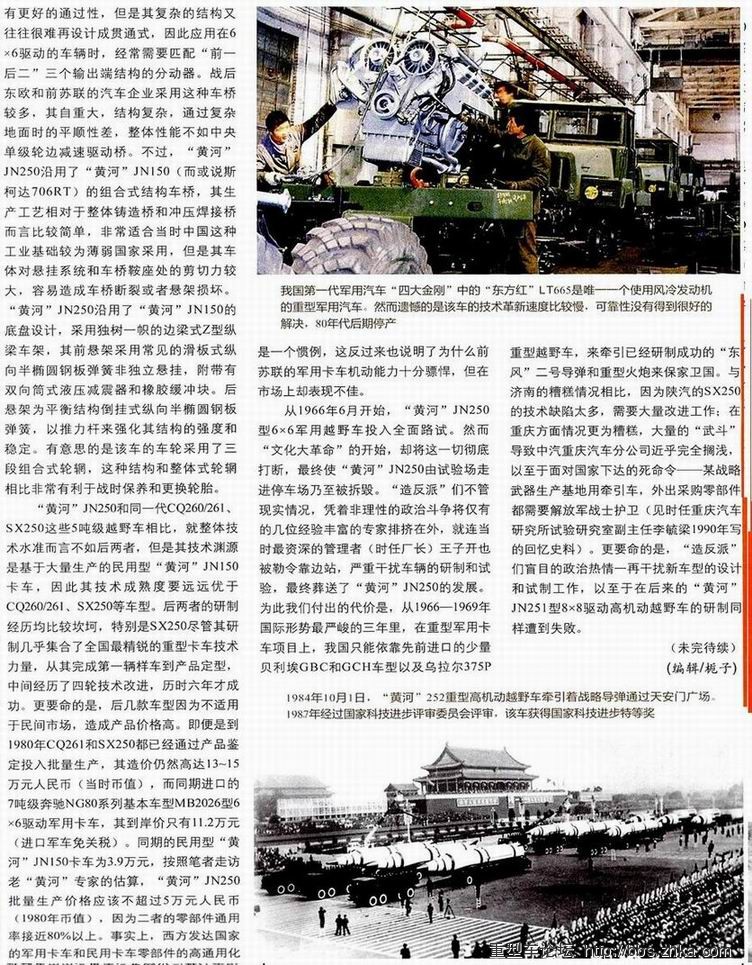

图片附件: 调整大小调整大小 A7.JPG (2013-6-25 17:20:19, 339.95 KB) / 下载次数 2146
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDU5OTZ8NDgxY2MyMDV8MTc1MTQ1OTkyNHwwfDA%3D

图片附件: B1.JPG (2013-6-25 17:20:15, 340.14 KB) / 下载次数 2023
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDU5OTV8NThlNWNjMGF8MTc1MTQ1OTkyNHwwfDA%3D

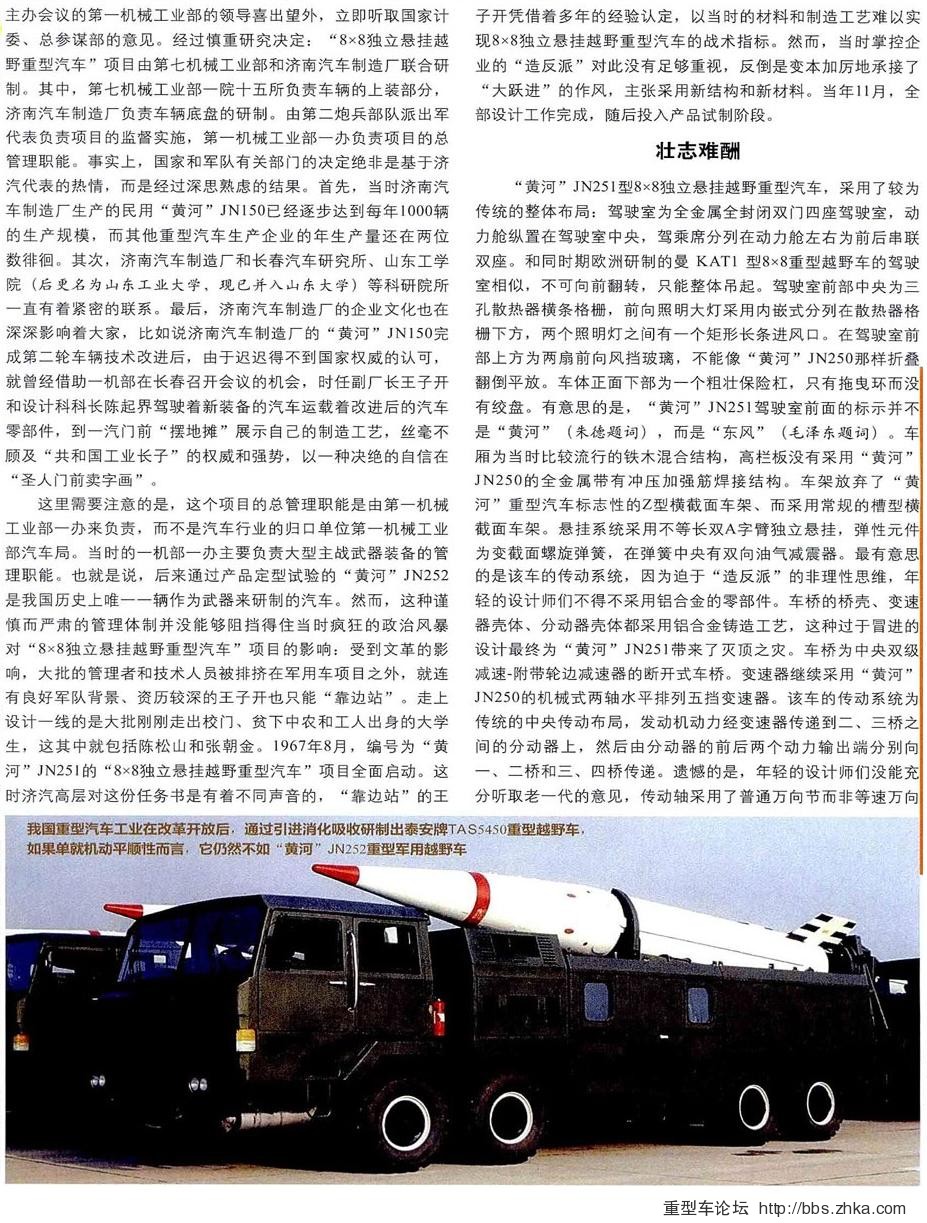

图片附件: B2.JPG (2013-6-25 17:20:09, 409.5 KB) / 下载次数 2151
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDU5OTR8MGU0ZGE5ZWZ8MTc1MTQ1OTkyNHwwfDA%3D

作者: dyang 时间: 2013-6-25 17:24:52

如果觉得文字太小可以点击图片放大来看

图片附件: 调整大小 B3.JPG (2013-6-25 17:24:47, 396.94 KB) / 下载次数 2068
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDU5OTl8NmUyYWIxYWN8MTc1MTQ1OTkyNHwwfDA%3D

图片附件: B4.JPG (2013-6-25 17:24:40, 402.54 KB) / 下载次数 2138
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDU5OTh8ZTQwZTVlMDh8MTc1MTQ1OTkyNHwwfDA%3D

图片附件: B5.JPG (2013-6-25 17:24:33, 329.76 KB) / 下载次数 2100
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDU5OTd8ZTI0NDRlNjF8MTc1MTQ1OTkyNHwwfDA%3D

作者: dyang 时间: 2013-6-25 17:26:12

如果觉得文字太小可以点击图片放大来看

图片附件: 调整大小 B6.JPG (2013-6-25 17:26:03, 391.48 KB) / 下载次数 2033
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDYwMDJ8NzA3NmMyZWZ8MTc1MTQ1OTkyNHwwfDA%3D

图片附件: B7.JPG (2013-6-25 17:25:59, 410.33 KB) / 下载次数 2043
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDYwMDF8ZDdlNTdkMjJ8MTc1MTQ1OTkyNHwwfDA%3D

图片附件: 调整大小调整大小 B8.JPG (2013-6-25 17:25:52, 340.77 KB) / 下载次数 2225
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDYwMDB8YWMwMGM2NWR8MTc1MTQ1OTkyNHwwfDA%3D

作者: dyang 时间: 2013-6-25 17:27:36

如果觉得文字太小可以点击图片放大来看

图片附件: 调整大小 C1.JPG (2013-6-25 17:27:31, 368.19 KB) / 下载次数 1674
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDYwMDV8OGZkZGMxZTJ8MTc1MTQ1OTkyNHwwfDA%3D

图片附件: 调整大小 C2.JPG (2013-6-25 17:27:27, 368.69 KB) / 下载次数 1695
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDYwMDR8MGQ3YzU0ZTR8MTc1MTQ1OTkyNHwwfDA%3D

图片附件: 调整大小调整大小 C3.JPG (2013-6-25 17:27:21, 353.81 KB) / 下载次数 1727
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDYwMDN8M2Q4NjBiYWJ8MTc1MTQ1OTkyNHwwfDA%3D

作者: dyang 时间: 2013-6-25 17:28:49

如果觉得文字太小可以点击图片放大来看

图片附件: 调整大小调整大小 C4.JPG (2013-6-25 17:28:44, 358.13 KB) / 下载次数 1797
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDYwMDh8YTRjMjljNjB8MTc1MTQ1OTkyNHwwfDA%3D

图片附件: 调整大小 C5.JPG (2013-6-25 17:28:41, 372.65 KB) / 下载次数 1757
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDYwMDd8MjY2NjQ4ZjV8MTc1MTQ1OTkyNHwwfDA%3D

图片附件: 调整大小调整大小 C6.JPG (2013-6-25 17:28:36, 340.32 KB) / 下载次数 1758
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDYwMDZ8MzVjNzU5ZGN8MTc1MTQ1OTkyNHwwfDA%3D

作者: dyang 时间: 2013-6-25 17:31:13

好了，全篇帖完，付送一张JN252照片做结尾。

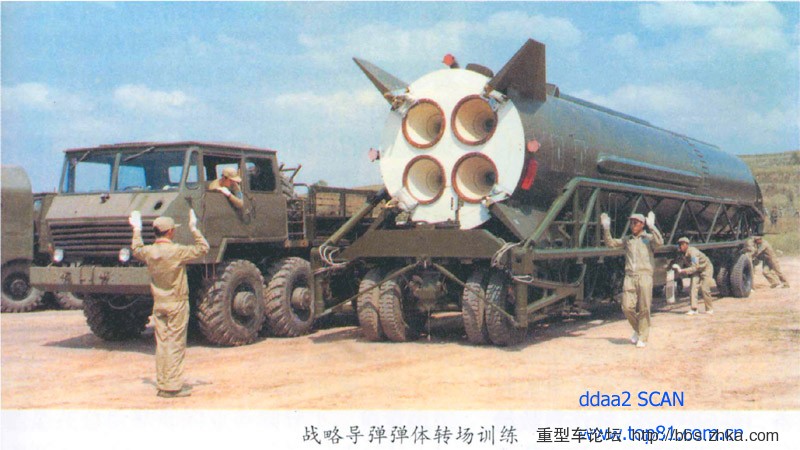

图片附件: 26_132996_ef11c7d3b5b8864.jpg (2013-6-25 17:30:22, 97.69 KB) / 下载次数 1737
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDYwMDl8Mzk0Y2U5ZjF8MTc1MTQ1OTkyNHwwfDA%3D

作者: 芳香之旅 时间: 2013-6-25 19:47:43

二图提到的吉尔135应为吉尔157

作者: 耍娃儿 时间: 2013-6-25 20:16:23

楼主用的什么扫描仪啊？

作者: 芳香之旅 时间: 2013-6-25 21:04:32

看来明斯克汽车厂要向济南汽车厂学习传动系统了，吧唧吧唧，怎么那么怪呢。

作者: 芳香之旅 时间: 2013-6-25 21:06:39

说句难听的话，中国人的引进——吸收——再创新和巧取豪夺——山寨——再出口的本事，应该可以让外国同行恨得牙根疼。

作者: dyang 时间: 2013-6-25 23:10:49

芳香之旅发表于 2013-6-25 19:47
二图提到的吉尔135应为吉尔157

是的,原文写错了型号

作者: dyang 时间: 2013-6-25 23:13:05

耍娃儿发表于 2013-6-25 20:16
楼主用的什么扫描仪啊？

期刊网下载的,我也想知道那扫描仪呢

作者: dyang 时间: 2013-6-25 23:16:34

芳香之旅发表于 2013-6-25 21:06
说句难听的话，中国人的引进——吸收——再创新和巧取豪夺——山寨——再出口的本事，应该可以让外国同行恨 ...

对,这才是真的

作者: 芳香之旅 时间: 2013-6-25 23:25:36

dyang 发表于 2013-6-25 23:10
是的,原文写错了型号

吉尔135是吉尔130-138这些车里面最怪的，能越野的大轮车

作者: dyang 时间: 2013-6-25 23:32:41

芳香之旅发表于 2013-6-25 23:25
吉尔135是吉尔130-138这些车里面最怪的，能越野的大轮车

它的双发动机+传动系结构是前无古人后无来者的,
轮子不算大,才16.00X20,比MAZ系列的小多了,只是车身相对小才显大.

作者: 芳香之旅 时间: 2013-6-25 23:40:45

dyang 发表于 2013-6-25 23:32
它的双发动机+传动系结构是前无古人后无来者的,
轮子不算大,才16.00X20,比MAZ系列的小多了,只是车身相对 ...

吉尔135只是利哈乔夫汽车厂负责设计，布良斯克汽车厂生产的越野车，实际和吉尔130家族没啥关系。

作者: 劳斯莱斯 时间: 2013-6-26 07:48:44

帖子看得好辛苦啊

作者: dyang 时间: 2013-6-26 09:36:15

劳斯莱斯发表于 2013-6-26 07:48
帖子看得好辛苦啊

网站把图片缩小了,就这么看字显得小了,点击图片放大了看就会好些,

作者: 吸烟有害健康 时间: 2013-6-26 12:28:45

向老一辈汽车人致敬!

作者: VN770 时间: 2013-6-26 12:57:49

dyang 发表于 2013-6-25 23:32
它的双发动机+传动系结构是前无古人后无来者的,
轮子不算大,才16.00X20,比MAZ系列的小多了,只是车身相对 ...

双发动机~~~英军的马蒂尔达步兵坦克也是一样~~~

作者: dyang 时间: 2013-6-26 17:21:56

VN770 发表于 2013-6-26 12:57
双发动机~~~英军的马蒂尔达步兵坦克也是一样~~~

它跟马蒂尔达完全不一样,他的两台发动机完全独立驱动各自的变速器分动器和一边四个轮子.

作者: VN770 时间: 2013-6-26 18:33:14

dyang 发表于 2013-6-26 17:21
它跟马蒂尔达完全不一样,他的两台发动机完全独立驱动各自的变速器分动器和一边四个轮子. ...

那么坏了一台车就要跑偏了~~~

作者: 耍娃儿 时间: 2013-6-26 18:39:14

dyang 发表于 2013-6-25 23:13
期刊网下载的,我也想知道那扫描仪呢

多少钱一个月啊

作者: dyang 时间: 2013-6-26 23:20:56

VN770 发表于 2013-6-26 18:33
那么坏了一台车就要跑偏了~~~

考验臂力的时候到了,呵呵

作者: dyang 时间: 2013-6-26 23:21:34

耍娃儿发表于 2013-6-26 18:39
多少钱一个月啊

龙源是30看所有杂志

作者: yuxuan1122 时间: 2013-6-27 12:08:05

这资料好宝贵的说~~~

作者: 0409401363 时间: 2013-7-9 12:59:49


知道Z型大梁怎么回事了

貌似只是工艺问题的妥协产物，（没有大型压力机）抗扭曲方面应该不如槽型大梁

我认为抗扭效果好坏的排序应为

中央管式前管式后纵槽梁槽型变截面（鱼肚梁）槽型前宽后窄槽型等宽最后为Z型

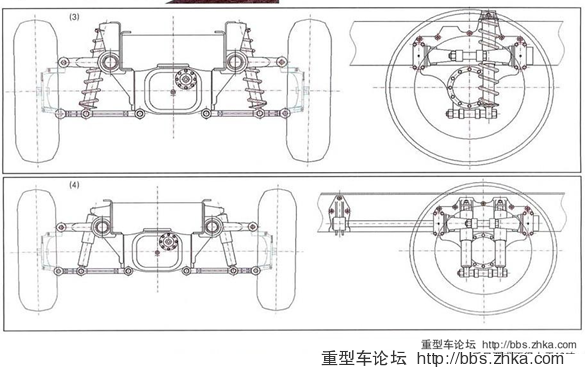

图片附件: QQ截图20130709112311.png (2013-7-9 12:55:46, 184.99 KB) / 下载次数 281
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDcxNTl8OTM3OTZhODR8MTc1MTQ1OTkyNHwwfDA%3D

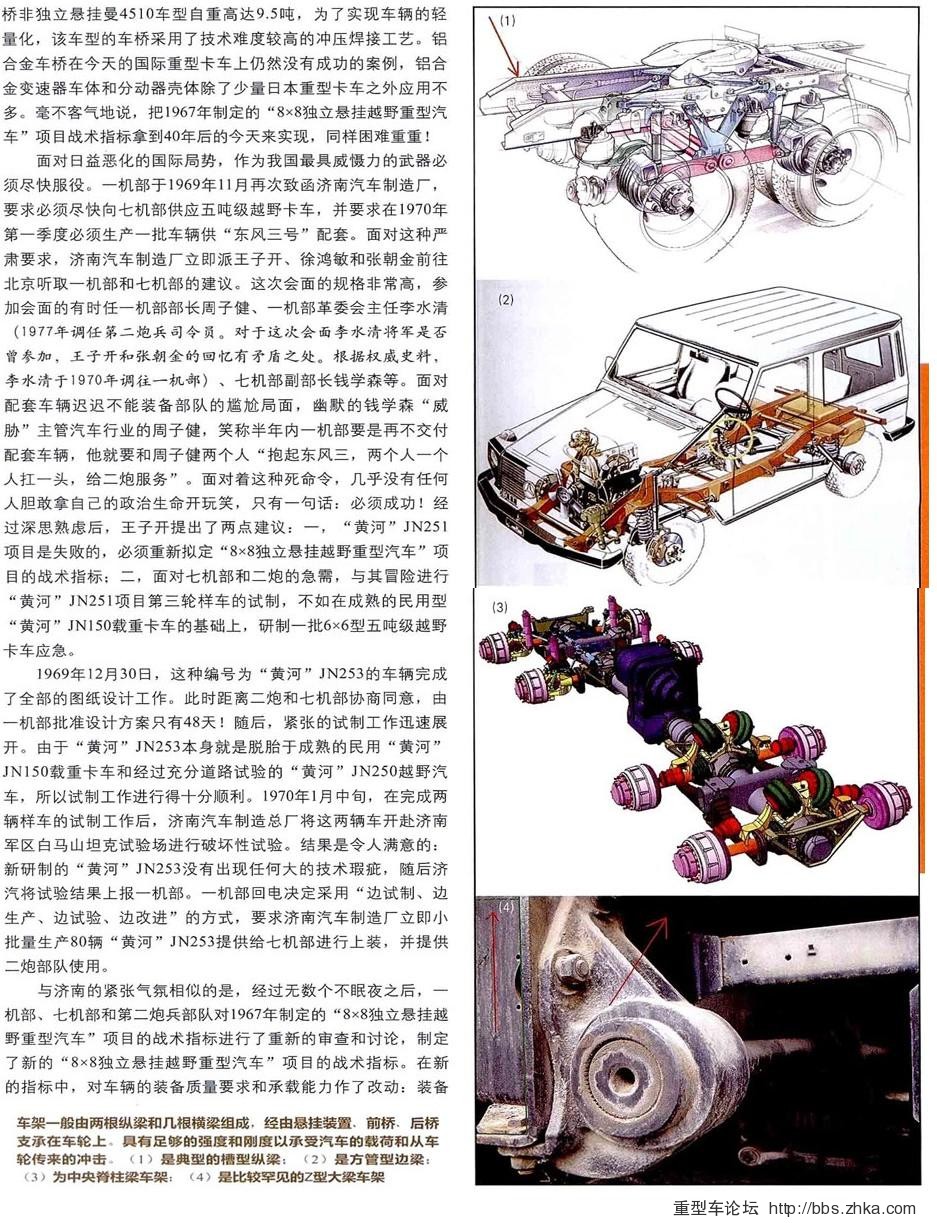

图片附件: QQ截图20130709111900.png (2013-7-9 12:55:46, 186.23 KB) / 下载次数 328
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=NDcxNTh8ZTllMTA4MWV8MTc1MTQ1OTkyNHwwfDA%3D
