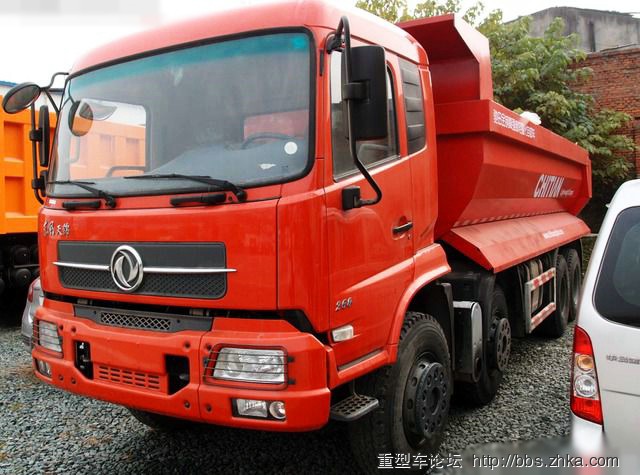

作者: 卡车yi生    时间: 2013-2-14 10:27:49     标题: 东风天锦8x4轻量化自卸车

欧运表示不知道天锦有8x4的
下面是广告时间：

东风天锦轻量化自卸车广泛采用有限元分析软件，优化结构，降低自重，此款车辆底盘自重8.9吨，整车自重12.7吨，比行业平均水平轻1吨，轻量化水平行业领先。



这种车适合抓超载严格的地区，定位和解放j6m的8x4轻量化自卸是一样一样的
这类轻量化的车一般都是轴距短、货箱短、马力小（基本都在300马力以下）、货箱钢板不厚不用轮减桥、
适合车货总重55吨以下

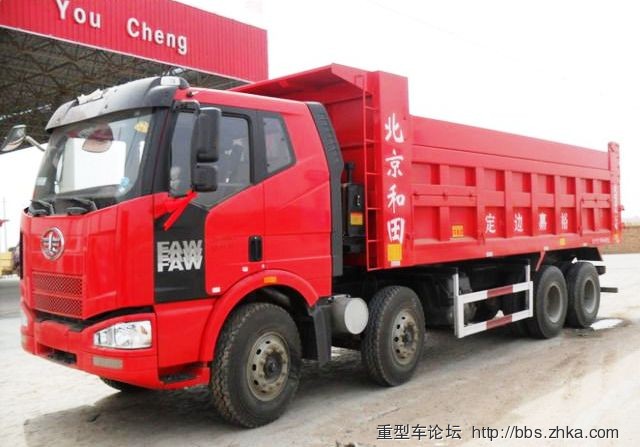

还有一个：价格便宜，像图上那个J6M价格30w左右





图片附件: 13020320024258db5df26f1776.jpg (2013-2-14 10:18:29, 65.02 KB) / 下载次数 462
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0Njh8OWFhODNjNTZ8MTc0NjgwMjM3MnwwfDA%3D

作者: 卡车yi生    时间: 2013-2-14 10:28:49

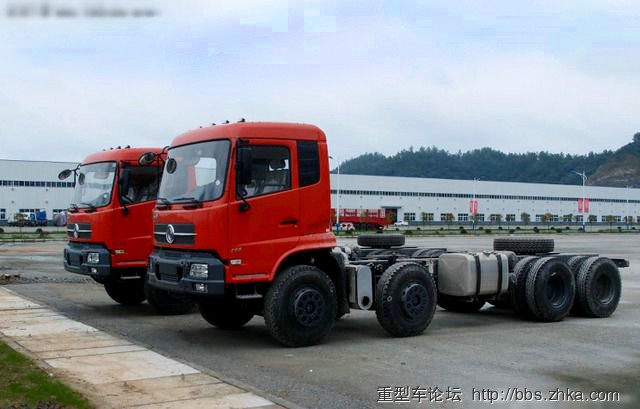

作为一款工程车，东风天锦轻量化自卸车车架采用新型700MPa高强度大梁钢，截面尺寸为280×80×（8+4）


图片附件: 02.jpg (2013-2-14 10:28:17, 55.17 KB) / 下载次数 469
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0Njl8NTVhNTgyZmZ8MTc0NjgwMjM3MnwwfDA%3D

作者: 卡车yi生    时间: 2013-2-14 10:30:15

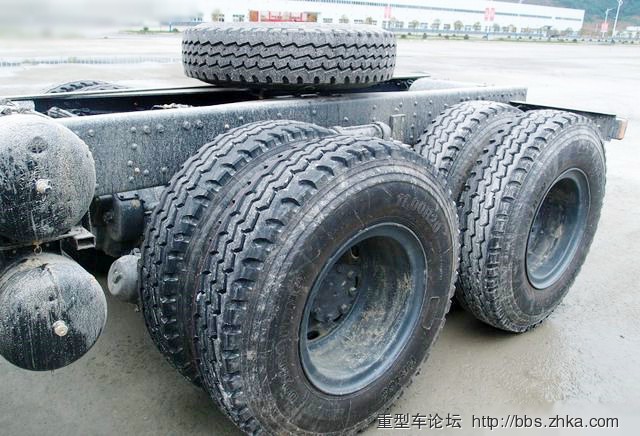

东风德纳12T级单级减速驱动桥，采用先进的冲压焊接工艺，可靠性好。
轮胎：11.00R20子午线胎


图片附件: 03.jpg (2013-2-14 10:29:23, 93.79 KB) / 下载次数 423
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0NzB8MDk4MGM5YTd8MTc0NjgwMjM3MnwwfDA%3D

作者: 卡车yi生    时间: 2013-2-14 10:31:22

东风天锦轻量化自卸车采用国内先进的D530驾驶室，精湛的冲压工艺，全自动焊接流水线，独有的脱脂、磷化工艺，保证安全性、舒适性的同时，延长了驾驶室使用寿命。 广告帖


图片附件: 04.jpg (2013-2-14 10:30:39, 90.51 KB) / 下载次数 458
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0NzF8ODc4MTdhMTB8MTc0NjgwMjM3MnwwfDA%3D

作者: 卡车yi生    时间: 2013-2-14 10:33:45

本帖最后由 卡车yi生 于 2013-2-14 10:35 编辑

05.jpg 07.jpg

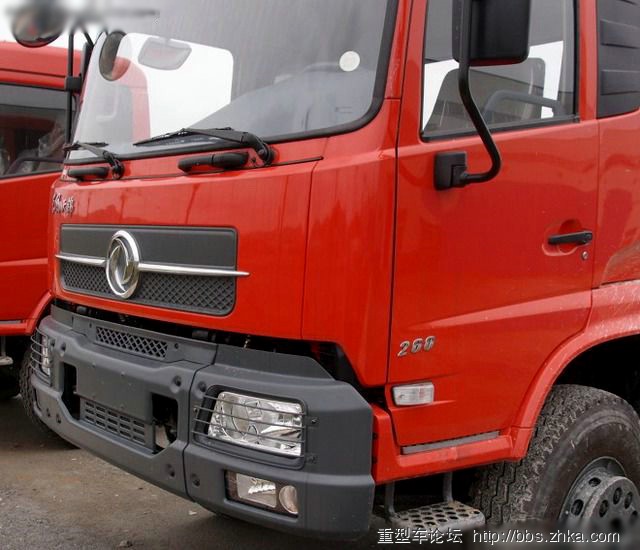

东风天锦轻量化自卸车采用工程车专用全钢防撞梁，坚实耐用，带大灯防护栅格，转向系统吸能设计，在碰撞中会隔绝首次撞击影响，使转向中间轴在碰撞力作用下向下运动，实现对驾驶员的保护。



图片附件: 05.jpg (2013-2-14 10:32:35, 76.52 KB) / 下载次数 455
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0NzJ8NmZlMmJkMjJ8MTc0NjgwMjM3MnwwfDA%3D



图片附件: 07.jpg (2013-2-14 10:35:10, 62.35 KB) / 下载次数 466
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0NzR8M2UxMzg1NDJ8MTc0NjgwMjM3MnwwfDA%3D

作者: 卡车yi生    时间: 2013-2-14 10:34:37


图片附件: 06.jpg (2013-2-14 10:34:25, 70.87 KB) / 下载次数 440
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0NzN8NGU2MmUyMDB8MTc0NjgwMjM3MnwwfDA%3D

作者: 卡车yi生    时间: 2013-2-14 10:35:53


图片附件: 08.jpg (2013-2-14 10:35:30, 93.65 KB) / 下载次数 450
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0NzV8ODlmMTQyMzh8MTc0NjgwMjM3MnwwfDA%3D

作者: 卡车yi生    时间: 2013-2-14 10:36:54

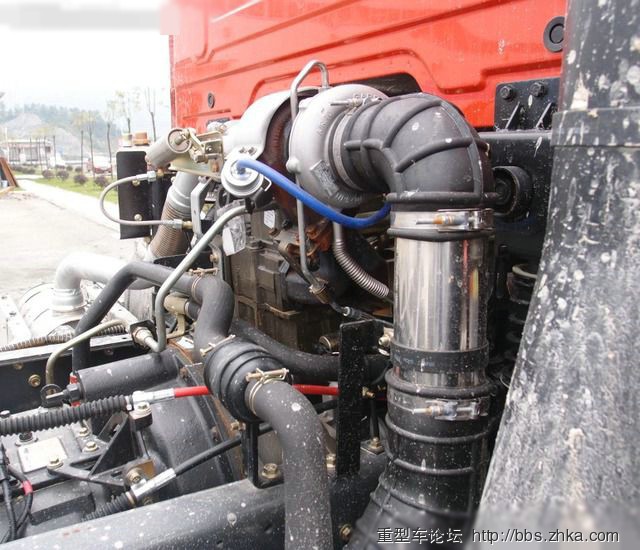

发动机：广西玉柴YC6A260-33（EGR）
配装玉柴6A发动机，动力强劲，性能稳定，噪音低


图片附件: 09.jpg (2013-2-14 10:36:13, 105.34 KB) / 下载次数 466
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0NzZ8YjYzODNlZjR8MTc0NjgwMjM3MnwwfDA%3D

作者: 卡车yi生    时间: 2013-2-14 10:38:29

12.jpg 10.jpg



图片附件: 10.jpg (2013-2-14 10:37:51, 60.61 KB) / 下载次数 480
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0Nzh8OWU4OTQ3MzN8MTc0NjgwMjM3MnwwfDA%3D



图片附件: 12.jpg (2013-2-14 10:37:16, 58.92 KB) / 下载次数 441
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0Nzd8YTcwZmY1M2N8MTc0NjgwMjM3MnwwfDA%3D

作者: 卡车yi生    时间: 2013-2-14 10:39:25

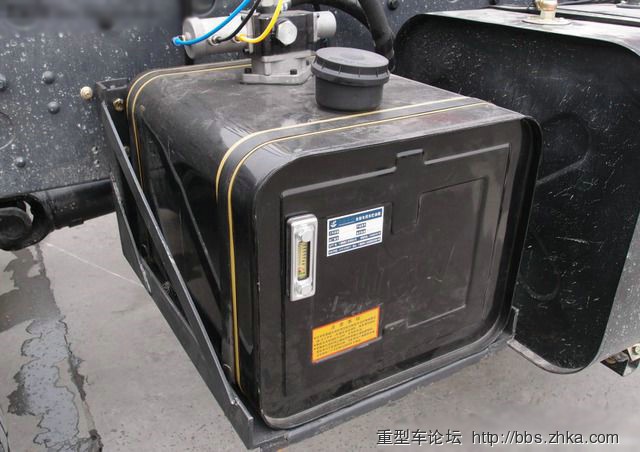

这也是液压油箱？


图片附件: 13.jpg (2013-2-14 10:39:01, 72.54 KB) / 下载次数 426
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0Nzl8MTM2Mzc4YzZ8MTc0NjgwMjM3MnwwfDA%3D

作者: 卡车yi生    时间: 2013-2-14 10:40:07

采用陕齿9档双中间轴变速箱，可靠性高，有超速档和直接档两种选择，适应各种工况，燃油经济性好。



图片附件: 14.jpg (2013-2-14 10:39:52, 116.11 KB) / 下载次数 55
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0ODB8ZTcwYjQ0ZDd8MTc0NjgwMjM3MnwwfDA%3D

作者: 卡车yi生    时间: 2013-2-14 10:40:56

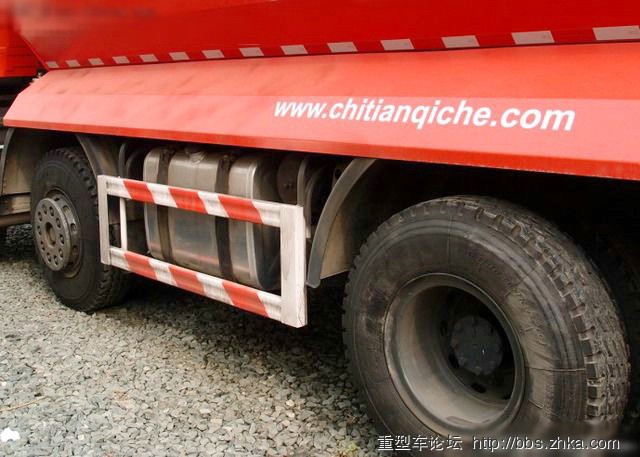

轴距：1850+3100+1350mm； 其它：280L全钢油箱,钢板片数8/8/10


图片附件: 15.jpg (2013-2-14 10:40:23, 63.51 KB) / 下载次数 52
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0ODF8N2RlYjQyMjh8MTc0NjgwMjM3MnwwfDA%3D

作者: 卡车yi生    时间: 2013-2-14 10:41:26


图片附件: 16.jpg (2013-2-14 10:41:16, 52.2 KB) / 下载次数 67
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0ODJ8NjAxM2Y2MTR8MTc0NjgwMjM3MnwwfDA%3D

作者: 卡车yi生    时间: 2013-2-14 10:41:51


图片附件: 17.jpg (2013-2-14 10:41:46, 70.17 KB) / 下载次数 64
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0ODN8YThlZWI0MDJ8MTc0NjgwMjM3MnwwfDA%3D

作者: 卡车yi生    时间: 2013-2-14 10:42:14


图片附件: 18.jpg (2013-2-14 10:42:04, 74.65 KB) / 下载次数 50
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0ODR8OTY1NGRjYWJ8MTc0NjgwMjM3MnwwfDA%3D

作者: 卡车yi生    时间: 2013-2-14 10:42:56

最后一张pp结束


图片附件: 19.jpg (2013-2-14 10:42:32, 85.75 KB) / 下载次数 55
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=Mjg0ODV8ZWY5ZTU3NWR8MTc0NjgwMjM3MnwwfDA%3D

作者: 耍娃儿    时间: 2013-2-14 11:34:30

这个，是出口的么……
作者: 卡车yi生    时间: 2013-2-14 14:44:15     标题: RE: 东风天锦8x4轻量化自卸车

耍娃儿 发表于 2013-2-14 11:34
这个，是出口的么……

对内销售
作者: 欧洲运输    时间: 2013-2-14 16:18:40

看这车厢还有其他附件的做工就不像给国内做的 欧曼也有款类似的小4桥，不知道天锦的小4桥有载货车公告没？
作者: 卡车yi生    时间: 2013-2-14 18:23:02

欧洲运输 发表于 2013-2-14 16:18
看这车厢还有其他附件的做工就不像给国内做的 欧曼也有款类似的小4桥，不知道天锦的小4桥有载货车公告 ...

欧曼应该是5系的吧，没见过。江淮格尔发也有这样的。天锦小4桥载货车就没听过，不能和天龙抢
作者: 欧洲运输    时间: 2013-2-14 18:25:09

卡车yi生 发表于 2013-2-14 18:23
欧曼应该是5系的吧，没见过。江淮格尔发也有这样的。天锦小4桥载货车就没听过，不能和天龙抢 ...

哈哈哈....最后这句经典
