标题: 铁马10X10底盘 [打印本页]

作者: dyang 时间: 2022-6-29 17:26:17 标题: 铁马10X10底盘

本帖最后由 dyang 于 2022-6-29 17:27 编辑

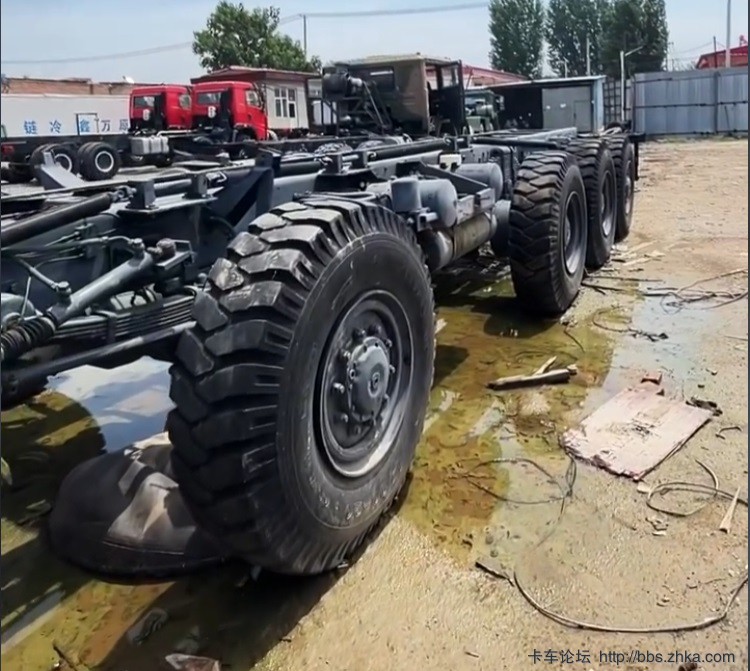

铁马10X10，不知型号，像是报废的舟桥底盘，视频主播说风冷发动机400多马力。

图片附件: 10x10c.jpg (2022-6-29 17:27:05, 134.29 KB) / 下载次数 979
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MjIzOTI2fGY4MDY5Y2U4fDE3NDcwNTA5MDh8MHww

图片附件: 10x10a.JPG (2022-6-29 17:22:42, 74.98 KB) / 下载次数 953
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MjIzOTI0fDQzYjlmZWVifDE3NDcwNTA5MDh8MHww

图片附件: 10x10b.jpg (2022-6-29 17:22:37, 102.46 KB) / 下载次数 958
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MjIzOTIzfDNjY2E5MjEzfDE3NDcwNTA5MDh8MHww

作者: dyang 时间: 2022-6-29 17:29:41

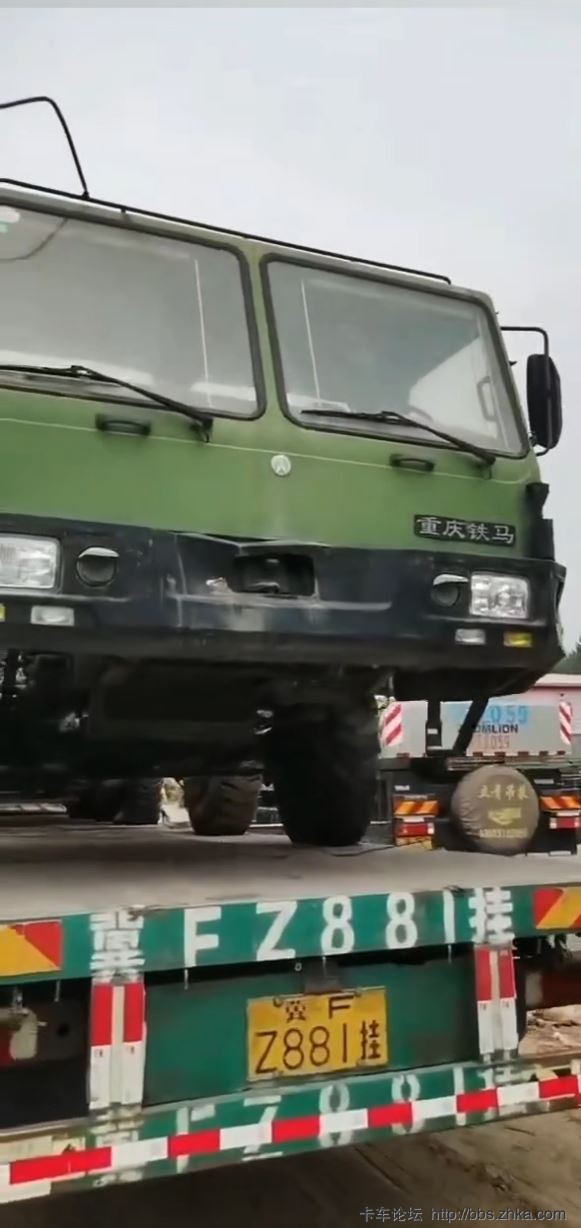

驾驶室
https://v.kuaishou.com/p7Mkzq
https://o.m.chenzhongtech.com/fw/photo/5205598293654939431?userId=3xk63vzekkdbxru&photoId=3xdrpg2wvs6zfpk&cc=share_copylink&timestamp=1656374041098&fid=1236912429&et=1_a%2F2005229160612520993_c1
https://v.kuaishou.com/rwTmfL
https://v.kuaishou.com/q5AwB8
https://v.kuaishou.com/q6u3pV
https://v.kuaishou.com/rzy1hg
https://v.kuaishou.com/rqTtIg
https://v.douyin.com/Y4wA69B/

图片附件: 10x10cab2.JPG (2022-6-29 17:28:41, 80.43 KB) / 下载次数 811
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MjIzOTI3fDA0ZmFmM2RifDE3NDcwNTA5MDh8MHww

作者: dyang 时间: 2022-6-29 17:32:19

前双桥和第五桥转向，从驾驶室有一根转向杆沿着车架左侧边缘一直延伸到第五桥

图片附件: 10x10steeling3.JPG (2022-6-29 17:31:09, 118.23 KB) / 下载次数 801
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MjIzOTMwfGNjYzg0OTVkfDE3NDcwNTA5MDh8MHww

图片附件: 10x10steeling2.jpg (2022-6-29 17:31:02, 169.66 KB) / 下载次数 769
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MjIzOTI5fDNlMmM3NDJlfDE3NDcwNTA5MDh8MHww

图片附件: 10x10steeling1.jpg (2022-6-29 17:30:54, 228.5 KB) / 下载次数 840
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MjIzOTI4fGU2NGEwOTlmfDE3NDcwNTA5MDh8MHww

作者: dyang 时间: 2022-6-29 17:35:25

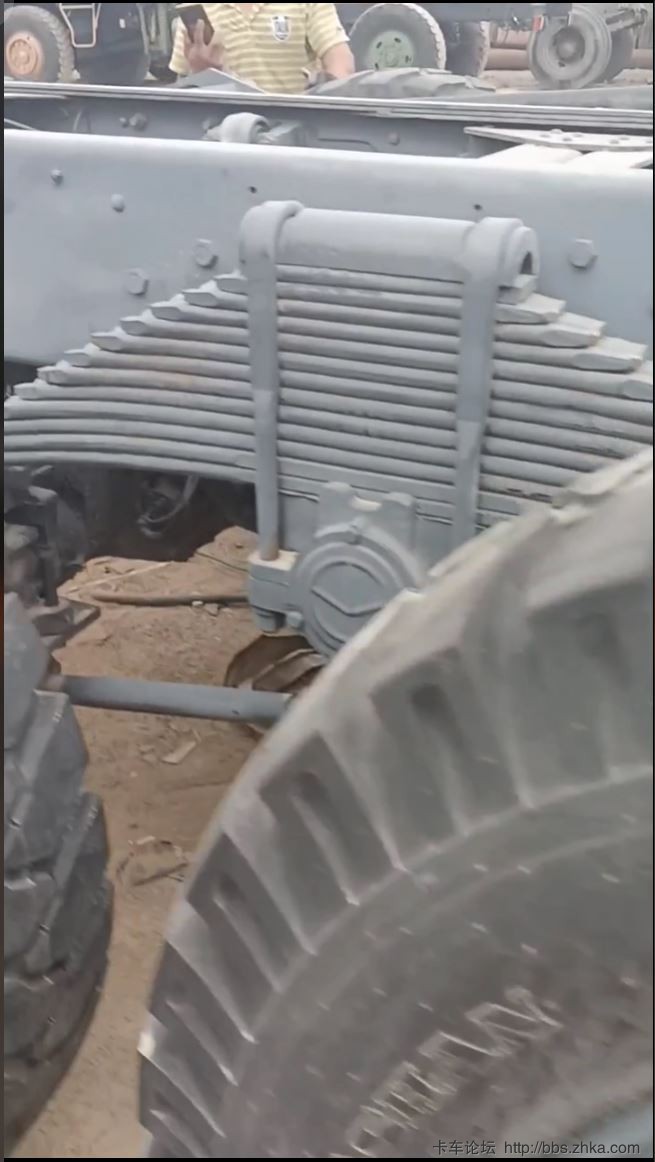

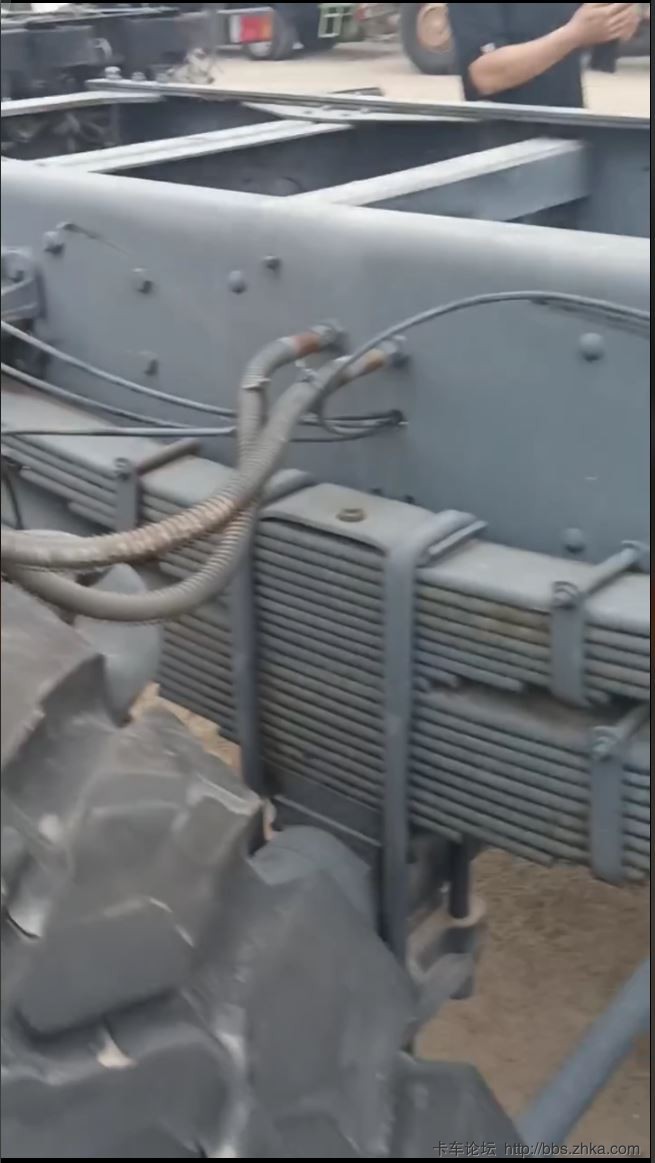

重载型多片簧悬挂

图片附件: 10x10suspension2.JPG (2022-6-29 17:34:47, 75.53 KB) / 下载次数 797
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MjIzOTM0fDU3M2IyZDg0fDE3NDcwNTA5MDh8MHww

图片附件: 10x10suspension.JPG (2022-6-29 17:34:41, 81 KB) / 下载次数 777
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MjIzOTMzfGIzZWQxZjY4fDE3NDcwNTA5MDh8MHww

图片附件: 10x10secondaxle.jpg (2022-6-29 17:34:30, 174.29 KB) / 下载次数 796
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MjIzOTMyfDIwODg3YjMzfDE3NDcwNTA5MDh8MHww

图片附件: 10x10firstaxle.jpg (2022-6-29 17:34:22, 214.73 KB) / 下载次数 752
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MjIzOTMxfDQ2NGFjODkyfDE3NDcwNTA5MDh8MHww

作者: dyang 时间: 2022-6-29 17:45:57

3桥4桥的I形推力杆，5桥看不到推力杆

图片附件: 10x10chassis1.jpg (2022-6-29 17:45:54, 306.2 KB) / 下载次数 747
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MjIzOTM2fGY0OWYxODY0fDE3NDcwNTA5MDh8MHww

作者: dyang 时间: 2022-6-29 17:47:12

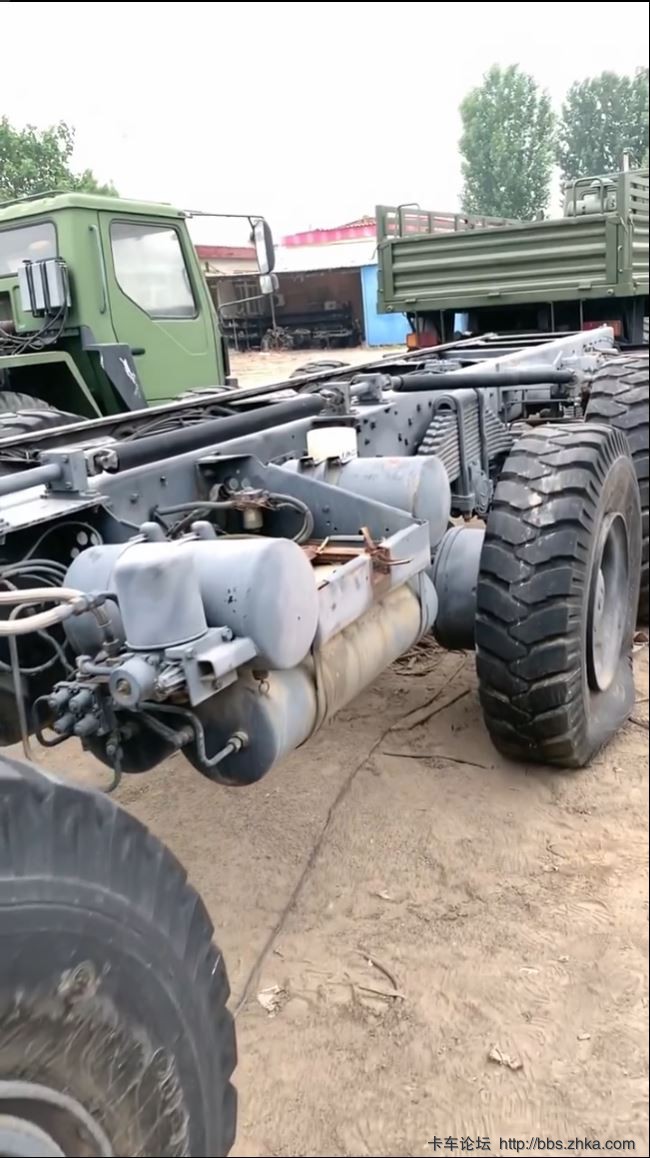

小油箱和一些刹车气罐

图片附件: 10x10fueltank.JPG (2022-6-29 17:47:09, 99.31 KB) / 下载次数 623
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MjIzOTM4fDU1ZWY4OTE1fDE3NDcwNTA5MDh8MHww

图片附件: 10x10break.JPG (2022-6-29 17:47:02, 121.25 KB) / 下载次数 574
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MjIzOTM3fDYwNGM3MDUzfDE3NDcwNTA5MDh8MHww

作者: palapala 时间: 2022-6-30 12:44:08

dyang 发表于 2022-6-29 17:29
驾驶室
https://v.kuaishou.com/p7Mkzq
https://o.m.chenzhongtech.com/fw/photo/5205598293654939431?user ...

驾驶室造型像徐工的

作者: stiggy 时间: 2022-6-30 16:48:12

感觉有点像测试车之类的 PLA单车还没见10X10 现在用的8X8舟桥车是NG驾驶楼的铁马

作者: stiggy 时间: 2022-6-30 16:48:36

palapala 发表于 2022-6-30 12:44
驾驶室造型像徐工的

和徐工买的是同一家把

作者: 耍娃儿 时间: 2022-6-30 21:59:17

路拍过一次

作者: cwshamhk 时间: 2022-7-1 06:46:03

本帖最后由 cwshamhk 于 2022-7-1 06:51 编辑

九成是装配道以茨风冷引擎.,当年要有四百多匹. v10机会大大的

在沙漠也不怕

不错的发动机,德国的建筑机械
广泛使用中,可惜美人迟慕啦

作者: dyang 时间: 2022-7-1 09:44:18

stiggy 发表于 2022-6-30 16:48
感觉有点像测试车之类的 PLA单车还没见10X10 现在用的8X8舟桥车是NG驾驶楼的铁马 ...

在网上真没见过部队大规模装备这种低驾驶室的铁马，而NG楼子铁马很多，甚至在武汉一个展览会亲眼目睹过一辆8x8舟桥车

作者: dyang 时间: 2022-7-1 09:45:33

palapala 发表于 2022-6-30 12:44
驾驶室造型像徐工的

随州造。。。。。。

作者: dyang 时间: 2022-7-1 09:55:22

耍娃儿发表于 2022-6-30 21:59
路拍过一次

看了好几个视频都没有很认真的拍到发动机，不知耍大您的照片有没发动机的细节？

作者: dyang 时间: 2022-7-1 10:19:11

cwshamhk 发表于 2022-7-1 06:46
九成是装配道以茨风冷引擎.,当年要有四百多匹. v10机会大大的

在沙漠也不怕

国内有名的军用风冷机除了华柴道依茨BF12L413F就是一拖的LT8120F，
东方红665的风冷机器太老，无论如何魔改做不到这10x10的400多马力，所以，百分百是BF12L413F，这发动机在很多军用车上面都有，

作者: ghhs 时间: 2022-7-2 19:53:16

底盘有点单薄，世纪初的产品吗？

作者: 耍娃儿 时间: 2022-7-4 09:03:22

dyang 发表于 2022-7-1 09:55
看了好几个视频都没有很认真的拍到发动机，不知耍大您的照片有没发动机的细节？ ...

木有

作者: 耍娃儿 时间: 2022-7-4 09:03:28

ghhs 发表于 2022-7-2 19:53
底盘有点单薄，世纪初的产品吗？

是
