作者: 欧洲运输 时间: 2012-9-22 17:18:45 标题: 成都力星实拍BENZ 之 ACTROS 4141 8X4底盘

刚在维修车间外面看到以为是辆全驱车型，走进一看才知道是辆4141 8X4底盘，但能看出该车还是属于石油管理局下属车队的车辆。

图片附件: IMG_9518.JPG (2012-9-22 17:18:29, 87.32 KB) / 下载次数 631
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2MTl8Y2FmNThhZDJ8MTc0NDkxNDg2NXwwfDA%3D

作者: 欧洲运输 时间: 2012-9-22 17:20:56

图片附件: IMG_9520.JPG (2012-9-22 17:20:02, 69.5 KB) / 下载次数 573
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2MjF8NTVhMjA3YTl8MTc0NDkxNDg2NXwwfDA%3D

图片附件: IMG_9519.JPG (2012-9-22 17:19:55, 114.37 KB) / 下载次数 616
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2MjB8MmQ5NDZiNzV8MTc0NDkxNDg2NXwwfDA%3D

作者: 欧洲运输 时间: 2012-9-22 17:22:21

ACTROS MP3系列荣获2009欧洲年度卡车称号

图片附件: IMG_9521.JPG (2012-9-22 17:21:54, 71.16 KB) / 下载次数 604
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2MjJ8YTVmN2IwMzB8MTc0NDkxNDg2NXwwfDA%3D

作者: 欧洲运输 时间: 2012-9-22 17:24:15

第二桥转向采用液压推杆

图片附件: IMG_9522.JPG (2012-9-22 17:23:51, 81.71 KB) / 下载次数 546
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2MjR8ZTJlZmRhYTB8MTc0NDkxNDg2NXwwfDA%3D

图片附件: IMG_9523.JPG (2012-9-22 17:23:42, 99.8 KB) / 下载次数 578
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2MjN8MjAyZmYzYjR8MTc0NDkxNDg2NXwwfDA%3D

作者: 欧洲运输 时间: 2012-9-22 17:28:30

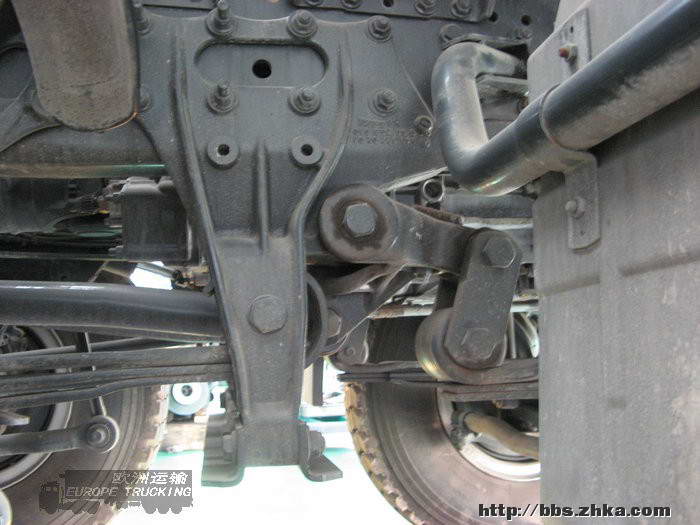

BENZ双转向车型，第一桥的钢板后支点与第二桥的钢板前支点共用一个支撑点，巧妙的缩短了一，二桥之间的轴距，使得多轴车转弯半径更小，更加灵活，并且有效的控制第二桥轮胎出现异常磨损现象。这个设计在国内使用BENZ技术生产的北奔重卡上也得到体现。

图片附件: IMG_9547.JPG (2012-9-22 17:27:55, 84.17 KB) / 下载次数 548
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2MjV8OGY0Mzk1MGF8MTc0NDkxNDg2NXwwfDA%3D

作者: 欧洲运输 时间: 2012-9-22 17:43:32

全车轮胎原装米胖子 12.00R20钢丝胎，花纹为XDY非公路轮胎

图片附件: IMG_9524.JPG (2012-9-22 17:40:21, 94.64 KB) / 下载次数 591
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2MjZ8Mzc2NWFkMmN8MTc0NDkxNDg2NXwwfDA%3D

作者: 欧洲运输 时间: 2012-9-22 17:44:54

排气管采用立式设计，为底盘改装提供空间，并且也增加了底盘下方离地间隙

图片附件: IMG_9530.JPG (2012-9-22 17:44:15, 100.15 KB) / 下载次数 586
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2Mjd8YTdmZWNkNGN8MTc0NDkxNDg2NXwwfDA%3D

作者: 欧洲运输 时间: 2012-9-22 17:46:30

空滤也采用了这样的设计，并且使用了沙漠空滤装置，可见车辆设计就是为恶劣地区使用所配置

图片附件: IMG_9546.JPG (2012-9-22 17:45:41, 78.31 KB) / 下载次数 582
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2Mjh8NjcyNjMwOGN8MTc0NDkxNDg2NXwwfDA%3D

作者: 欧洲运输 时间: 2012-9-22 17:48:07

图片附件: IMG_9528.JPG (2012-9-22 17:47:54, 88.25 KB) / 下载次数 587
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2Mjl8OWYyM2NhY2R8MTc0NDkxNDg2NXwwfDA%3D

作者: 欧洲运输 时间: 2012-9-22 17:51:20

中后桥钢板采用4片抛物线钢板设计。对于这样的专用底盘来说车辆总质量基本都为恒定的。

图片附件: IMG_9525.JPG (2012-9-22 17:49:48, 116.22 KB) / 下载次数 614
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2MzB8NTA3Mzk0OTd8MTc0NDkxNDg2NXwwfDA%3D

作者: 欧洲运输 时间: 2012-9-22 17:52:54

钢板与车桥接触点采用了橡胶材质的缓冲块

图片附件: IMG_9538.JPG (2012-9-22 17:52:17, 79.13 KB) / 下载次数 171
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2MzF8NzAxYmZhMTh8MTc0NDkxNDg2NXwwfDA%3D

作者: jackvalentine 时间: 2012-9-22 17:53:16

欧洲运输发表于 2012-9-22 17:28
BENZ双转向车型，第一桥的钢板后支点与第二桥的钢板前支点共用一个支撑点，巧妙的缩短了一，二桥之间的轴距 ...

作为使用者说一句：转弯半径不小，也不灵活。。。

作者: 欧洲运输 时间: 2012-9-22 17:54:48

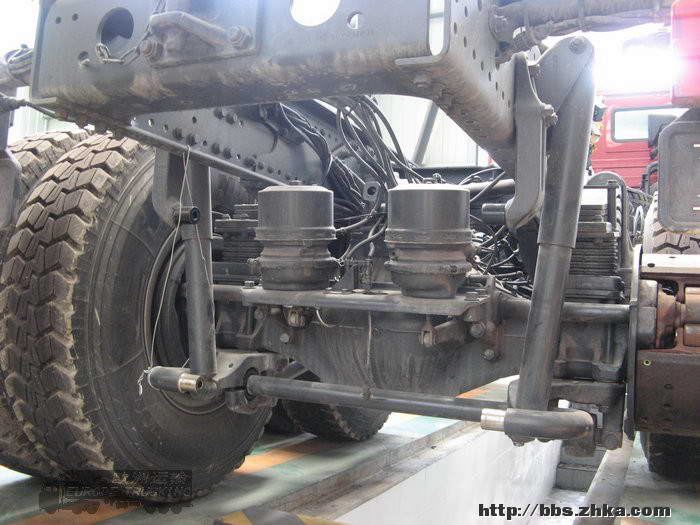

钢板前后端都设计了液压筒式减震器，并且带有平衡杆

图片附件: IMG_9527.JPG (2012-9-22 17:54:16, 95.51 KB) / 下载次数 196
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2MzN8ZWRkMmVmMTJ8MTc0NDkxNDg2NXwwfDA%3D

图片附件: IMG_9545.JPG (2012-9-22 17:54:08, 100.93 KB) / 下载次数 205
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2MzJ8OGNkNjc1MjR8MTc0NDkxNDg2NXwwfDA%3D

作者: jackvalentine 时间: 2012-9-22 17:55:43

本帖最后由 jackvalentine 于 2012-9-22 17:59 编辑

欧洲运输发表于 2012-9-22 17:51
中后桥钢板采用4片抛物线钢板设计。对于这样的专用底盘来说车辆总质量基本都为恒定的。

偷工减料少了一片。。。

作者: 欧洲运输 时间: 2012-9-22 17:55:46

jackvalentine 发表于 2012-9-22 17:53
作为使用者说一句：转弯半径不小，也不灵活。。。

只是相对于传统设计支点而言啊，当然不能与单转向的相比了

作者: 欧洲运输 时间: 2012-9-22 17:56:54

平衡悬挂

图片附件: IMG_9534.JPG (2012-9-22 17:56:35, 84.17 KB) / 下载次数 180
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2MzV8ZDhmOGI5N2R8MTc0NDkxNDg2NXwwfDA%3D

图片附件: IMG_9533.JPG (2012-9-22 17:56:26, 74.48 KB) / 下载次数 200
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2MzR8OTkwODZhMzJ8MTc0NDkxNDg2NXwwfDA%3D

作者: jackvalentine 时间: 2012-9-22 17:57:21

欧洲运输发表于 2012-9-22 17:55
只是相对于传统设计支点而言啊，当然不能与单转向的相比了

奔驰车型让你拍了个遍嘛。。。

作者: 欧洲运输 时间: 2012-9-22 17:58:49

不知为何，新车也扒开了轮毂

图片附件: IMG_9532.JPG (2012-9-22 17:58:30, 116.1 KB) / 下载次数 202
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2MzZ8ZjI1NDI1Yzh8MTc0NDkxNDg2NXwwfDA%3D

作者: 欧洲运输 时间: 2012-9-22 18:00:25

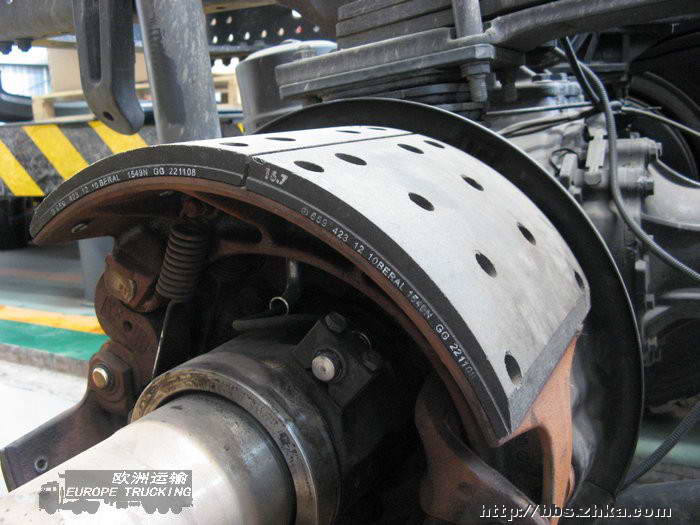

BENZ的刹车片

图片附件: IMG_9536.JPG (2012-9-22 17:59:53, 93.56 KB) / 下载次数 197
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2Mzh8ZDgxMjM0YTl8MTc0NDkxNDg2NXwwfDA%3D

图片附件: IMG_9535.JPG (2012-9-22 17:59:44, 100.25 KB) / 下载次数 202
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2Mzd8MDgzYWZhMGR8MTc0NDkxNDg2NXwwfDA%3D

作者: 欧洲运输 时间: 2012-9-22 18:02:04

轮边减速行星齿

图片附件: IMG_9540.JPG (2012-9-22 18:01:41, 94.39 KB) / 下载次数 204
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2NDB8ZGFjNzZmNmZ8MTc0NDkxNDg2NXwwfDA%3D

图片附件: IMG_9539.JPG (2012-9-22 18:01:30, 118.38 KB) / 下载次数 184
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2Mzl8YmJkYmE4Yzl8MTc0NDkxNDg2NXwwfDA%3D

作者: 欧洲运输 时间: 2012-9-22 18:03:33

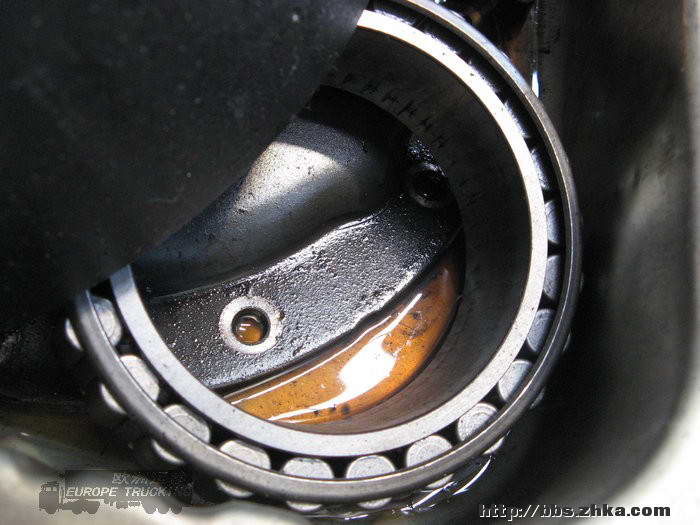

做工精良的滚轴

图片附件: IMG_9544.JPG (2012-9-22 18:03:15, 89.66 KB) / 下载次数 187
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2NDF8NGYwNTA1MDh8MTc0NDkxNDg2NXwwfDA%3D

作者: 欧洲运输 时间: 2012-9-22 18:04:18

jackvalentine 发表于 2012-9-22 17:57
奔驰车型让你拍了个遍嘛。。。

刚好这段时间有机会拍到那么多BENZ

作者: 耍娃儿 时间: 2012-9-22 18:32:21

同样是4141，水泥泵车底盘跟特种车专用底盘差别还是蛮大的。

图片附件: IMG_9763.JPG (2012-9-22 18:32:14, 107.34 KB) / 下载次数 175
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTA2NDJ8MDI4YzcyOTV8MTc0NDkxNDg2NXwwfDA%3D

作者: 初出茅庐 时间: 2012-9-22 18:40:26

老罗，来点内伤

作者: 欧洲运输 时间: 2012-9-22 19:06:39

初出茅庐发表于 2012-9-22 18:40
老罗，来点内伤

里面真没有，这几台车都锁着门，没有去拍内饰

作者: 三环征腾T360 时间: 2012-9-22 19:31:16

410的车感觉就不是干大载的！！！

作者: 重型专项作业车 时间: 2012-9-22 19:35:30

四轴车41系列的应该也算是重载型了，虽然只有四片抛物线钢板，四轴轻量化的应该是32系列，如果是大件版的四轴车应该是48系列了吧

作者: 欧洲运输 时间: 2012-9-22 20:05:59

重型专项作业车发表于 2012-9-22 19:35
四轴车41系列的应该也算是重载型了，虽然只有四片抛物线钢板，四轴轻量化的应该是32系列，如果是大件版的四 ...

我还有套4141的泵车底盘详拍照片，再来发个详细帖，对比下看看有何不同

作者: 欧洲运输 时间: 2012-9-22 20:06:52

三环征腾T360 发表于 2012-9-22 19:31
410的车感觉就不是干大载的！！！

石油管理局订的车，上装重量恒定的，买来就不是超载的

作者: 大龙 时间: 2012-9-23 21:27:56

国企就是有钱
这么好的车子灰尘老厚了，也不心痛的，

作者: 卡车yi生 时间: 2012-9-30 10:20:18

奔驰多多

作者: 欧洲运输 时间: 2012-9-30 14:04:34

卡车yi生发表于 2012-9-30 10:20
奔驰多多

前段时间真是与奔驰有缘，拍了好多照片都是奔驰的
