标题: 重汽HOWO 4X4双发除雪车 [打印本页]

作者: 耍娃儿 时间: 2016-12-24 16:26:52 标题: 重汽HOWO 4X4双发除雪车

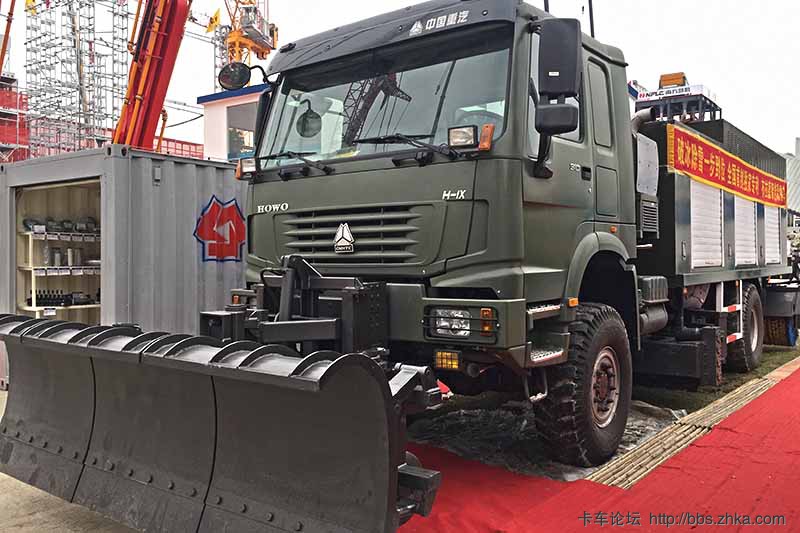

今年上海Bauma展所展出的一款车，比较特别的是它有两根大梁重叠，上装与主车各自采用不同的发动机。

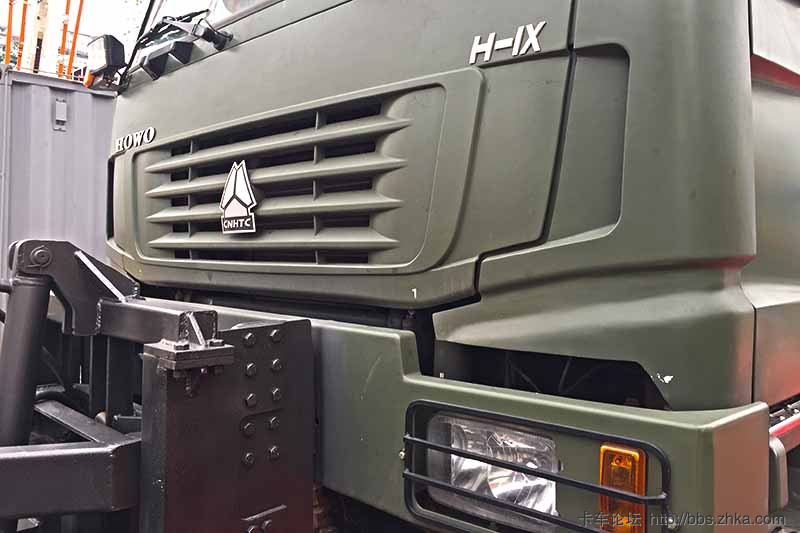

HOWO有两种前脸相信各位都知道了，专用工程车与公路车的保险杠是不同的，这也是从沃尔沃那里学到的。工程车的大灯是放在保险杠上，而公路车是放在进气格栅两侧的

图片附件: IMG_0679.JPG (2016-12-24 16:26:34, 93.03 KB) / 下载次数 775
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDY3fDEwMGE1ODEzfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:28:00

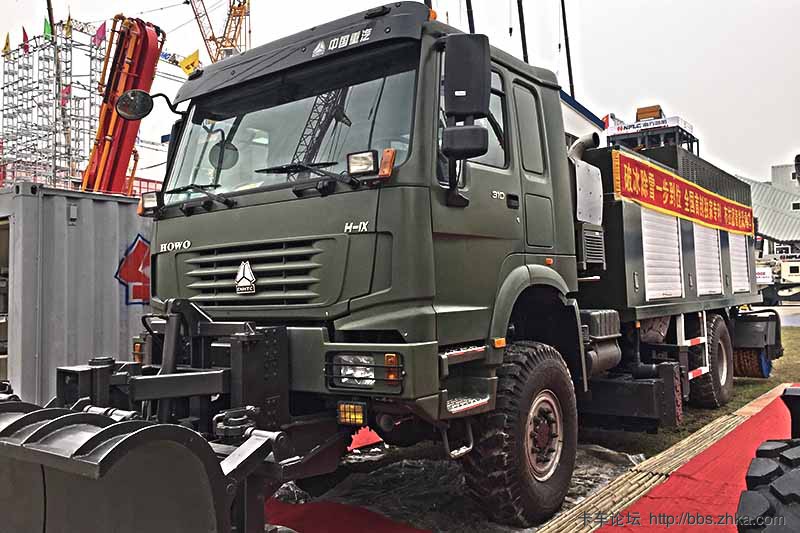

单排带卧驾驶室，除雪车所需额外增加了前照灯

图片附件: IMG_0680.JPG (2016-12-24 16:27:19, 76.18 KB) / 下载次数 811
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDY4fGQ5NGIyMzBlfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:29:11

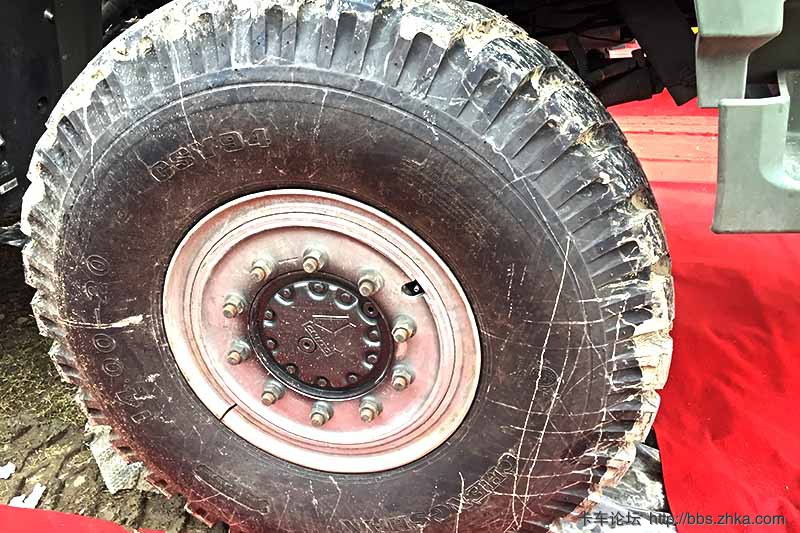

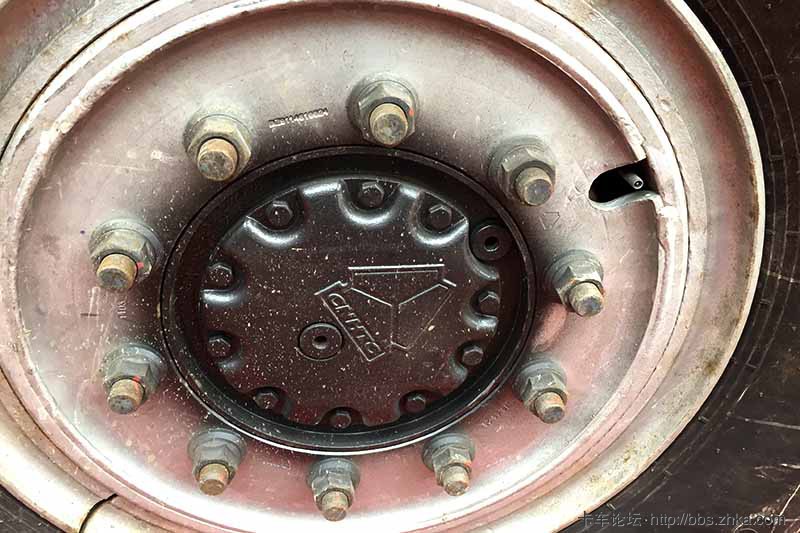

低压胎，前驱桥是重汽自己的，但看起来轴头应该也是“学习”重庆大江的奔驰桥技术

图片附件: IMG_0682.JPG (2016-12-24 16:28:35, 84.62 KB) / 下载次数 741
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDcwfDQ0MzNlZDZhfDE3NDk0NDA0MDR8MHww

图片附件: IMG_0681.JPG (2016-12-24 16:28:29, 112.46 KB) / 下载次数 756
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDY5fDU4OTc4NjFjfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:29:53

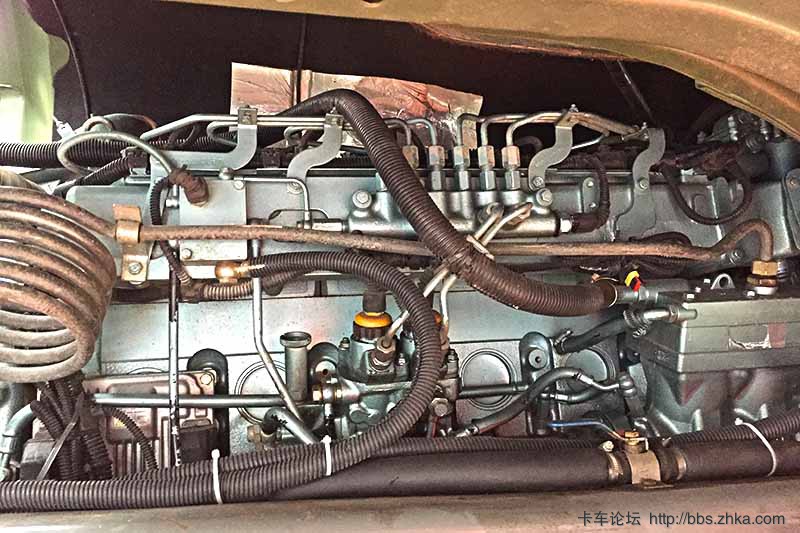

重汽发动机，310马力

图片附件: IMG_0711.JPG (2016-12-24 16:29:45, 75.47 KB) / 下载次数 749
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDcyfGM3YzA4YTAzfDE3NDk0NDA0MDR8MHww

图片附件: IMG_0683.JPG (2016-12-24 16:29:38, 97.85 KB) / 下载次数 748
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDcxfDY5ZDdjNTlhfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:30:44

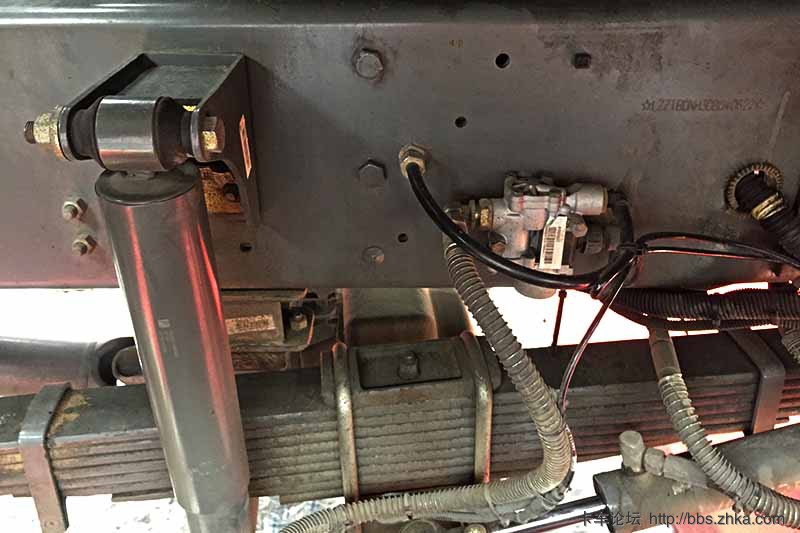

前悬挂

图片附件: IMG_0684.JPG (2016-12-24 16:30:39, 72.04 KB) / 下载次数 740
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDczfDkxODM4MjBkfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:31:20

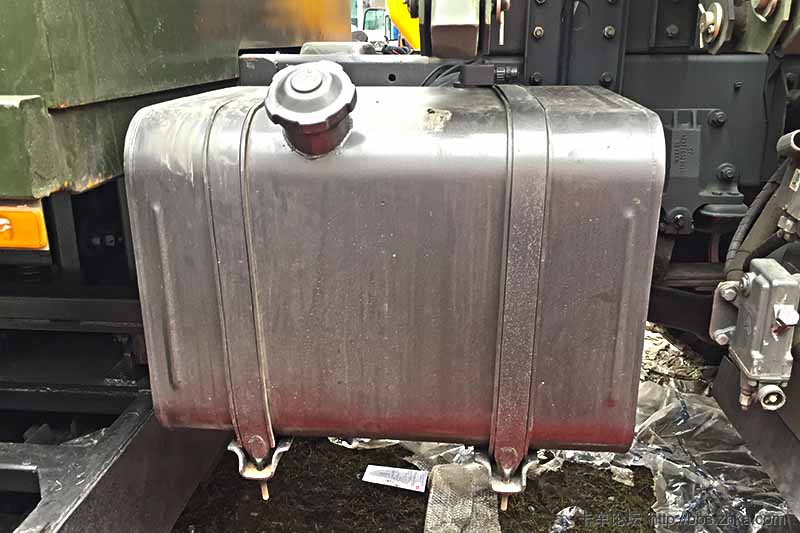

铁质油箱

图片附件: IMG_0685.JPG (2016-12-24 16:31:04, 72.92 KB) / 下载次数 776
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDc0fDdmZDgwOGFmfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:32:01

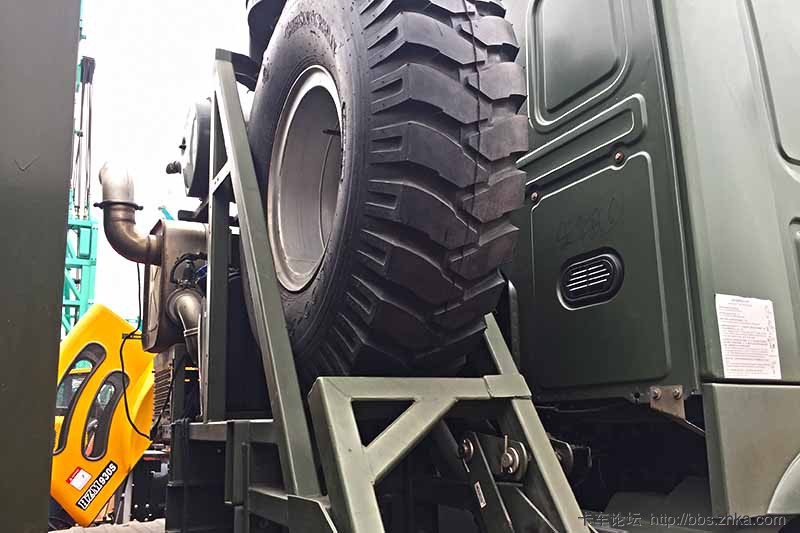

备胎架直接放驾驶室后面，跟很多军车一样

图片附件: IMG_0686.JPG (2016-12-24 16:31:56, 69.5 KB) / 下载次数 780
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDc1fDE2MmVjOGJkfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:32:54

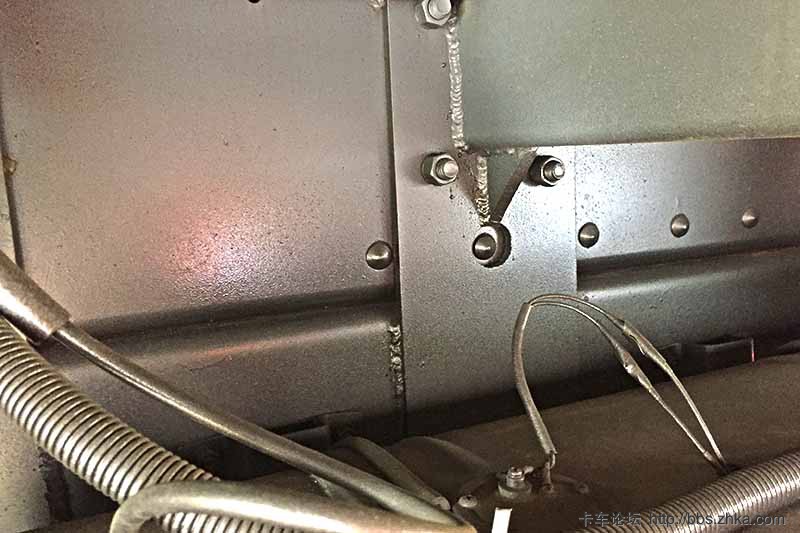

上下两层大梁重叠，所以底盘非常高

图片附件: IMG_0688.JPG (2016-12-24 16:32:49, 73.45 KB) / 下载次数 772
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDc2fDkzYTNiMGZjfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:33:45

但下层的大梁到了后桥处就截止了，这样的底盘还是第一次见到

图片附件: IMG_0691.JPG (2016-12-24 16:33:19, 68.23 KB) / 下载次数 777
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDc4fGQyM2ZlOTFifDE3NDk0NDA0MDR8MHww

图片附件: IMG_0689.JPG (2016-12-24 16:33:14, 73.86 KB) / 下载次数 740
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDc3fDAwMGNkYWVmfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:35:52

这U型卡长到没朋友

图片附件: IMG_0692.JPG (2016-12-24 16:35:39, 75.06 KB) / 下载次数 775
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDc5fDMwYTM3NWIyfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:36:32

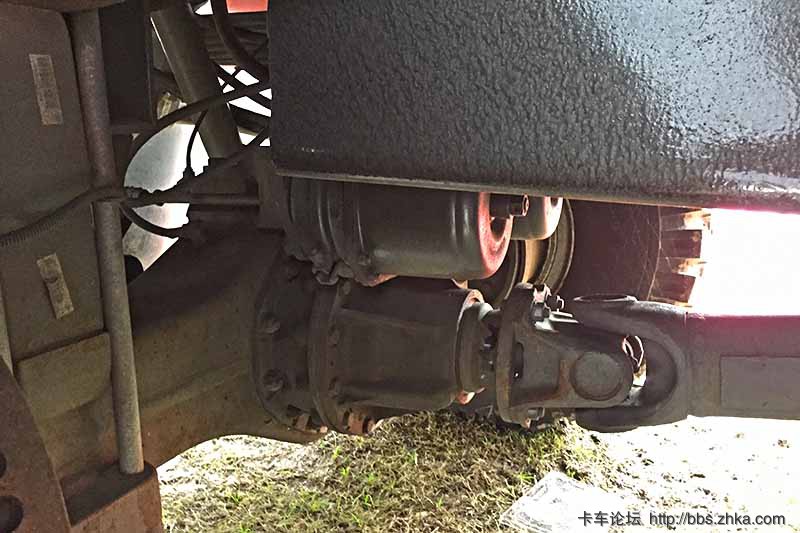

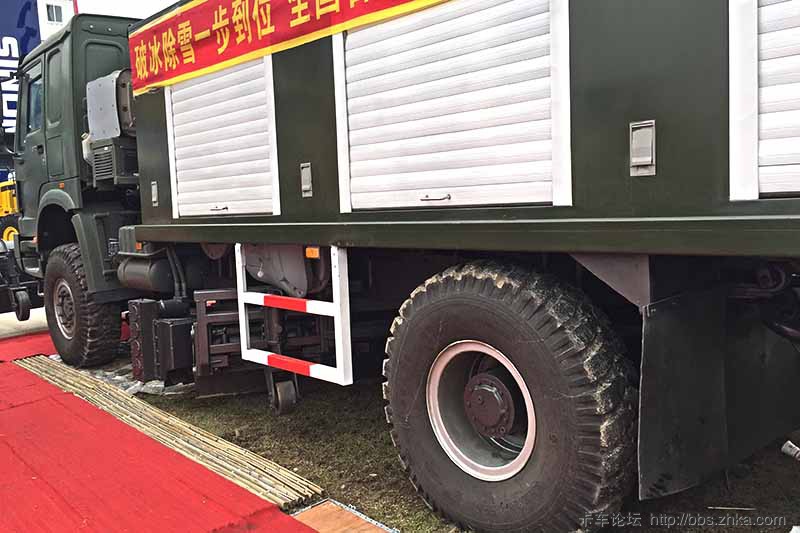

后驱部分，可以看到在这里截止的下层大梁

图片附件: IMG_0693.JPG (2016-12-24 16:36:09, 82.71 KB) / 下载次数 183
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDgwfGJmOTA5YzI3fDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:37:43

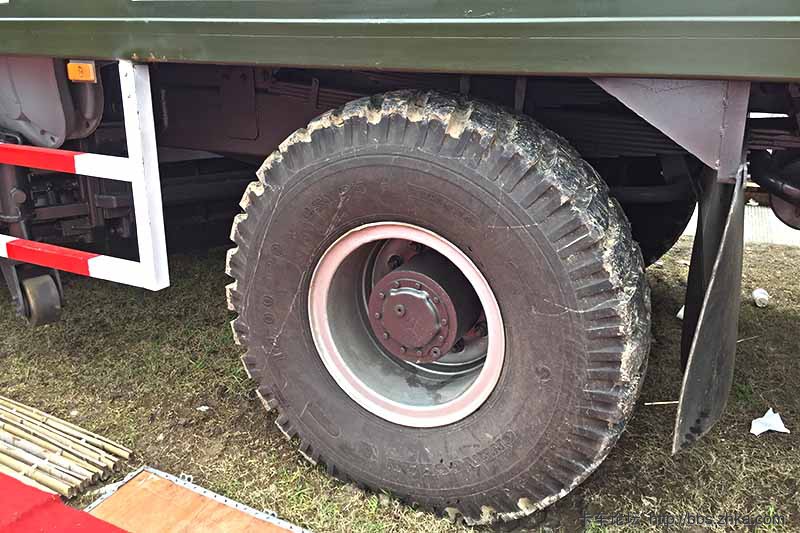

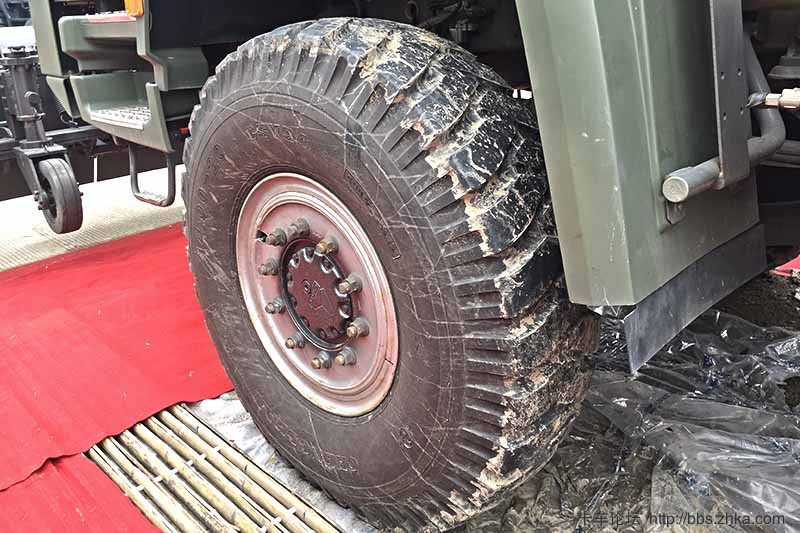

后桥单胎，尺寸与前轮一样，

图片附件: IMG_0694.JPG (2016-12-24 16:37:05, 86.37 KB) / 下载次数 173
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDgxfGE2NTRkZWVmfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:38:08

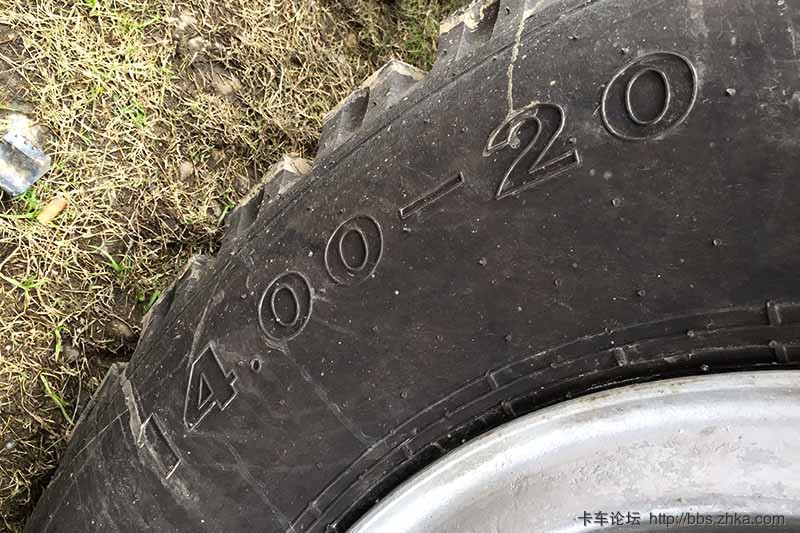

尺寸14.00 R20

图片附件: IMG_0695.JPG (2016-12-24 16:38:00, 101.24 KB) / 下载次数 179
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDgyfGUzNmVhN2M1fDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:38:43

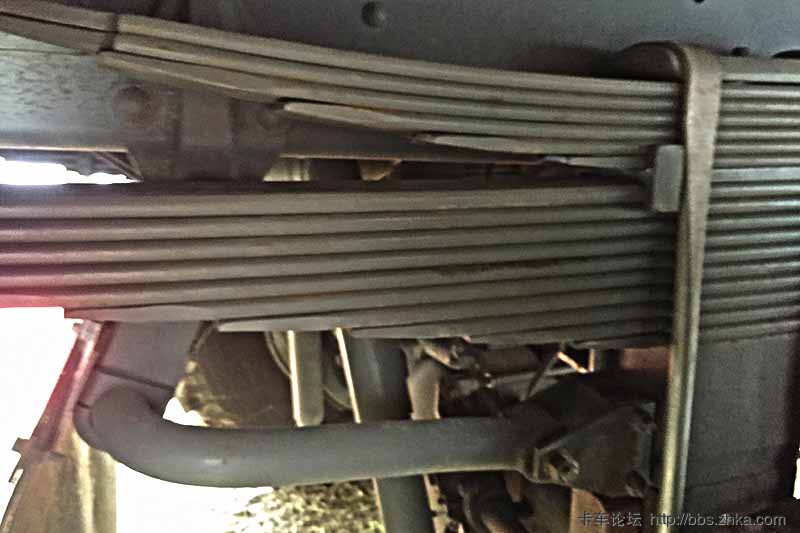

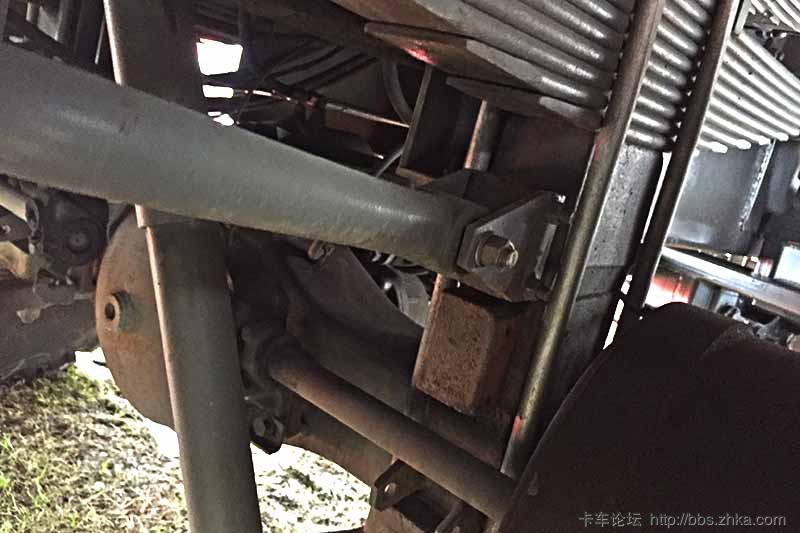

后桥悬挂多片簧，带稳定杆

图片附件: IMG_0696.JPG (2016-12-24 16:38:29, 60.54 KB) / 下载次数 179
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDgzfDBjNDJhZjIxfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:39:09

图片附件: IMG_0697.JPG (2016-12-24 16:38:58, 66.54 KB) / 下载次数 175
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDg0fDQ1MDRlNDU5fDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:39:44

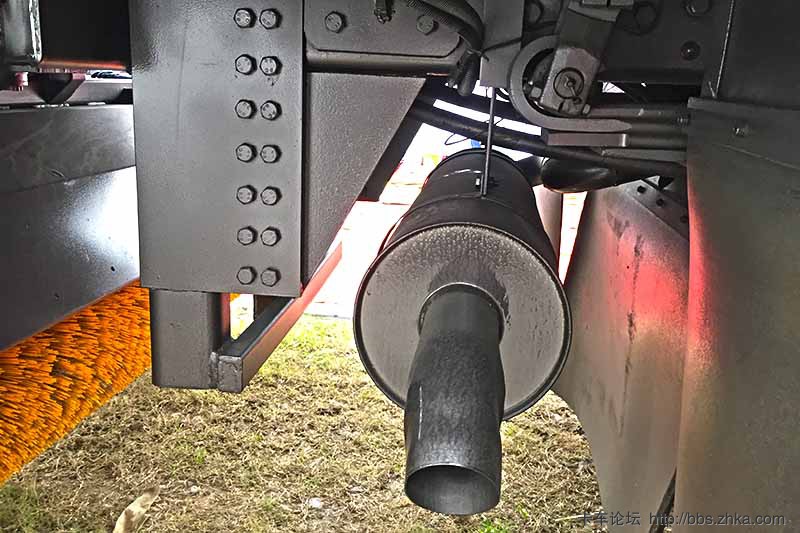

车尾的排气管是上装发动机的

图片附件: IMG_0698.JPG (2016-12-24 16:39:35, 88.69 KB) / 下载次数 168
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDg1fGZjYmY0YzI3fDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:40:46

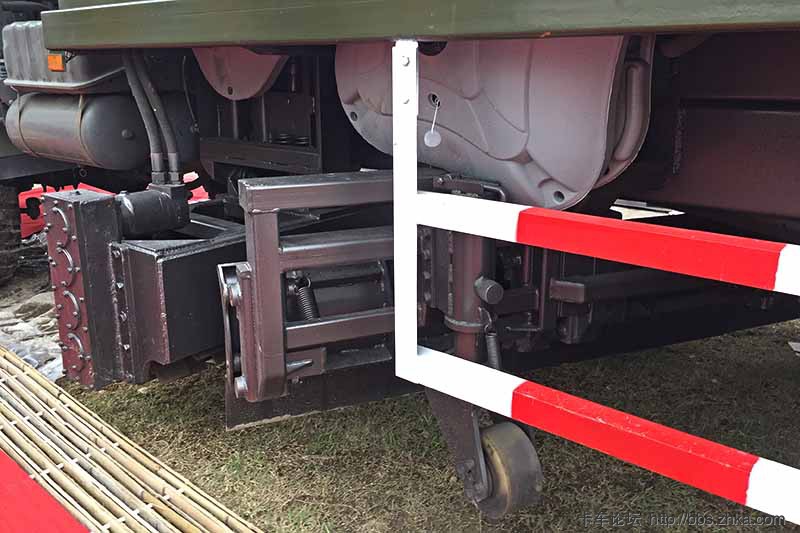

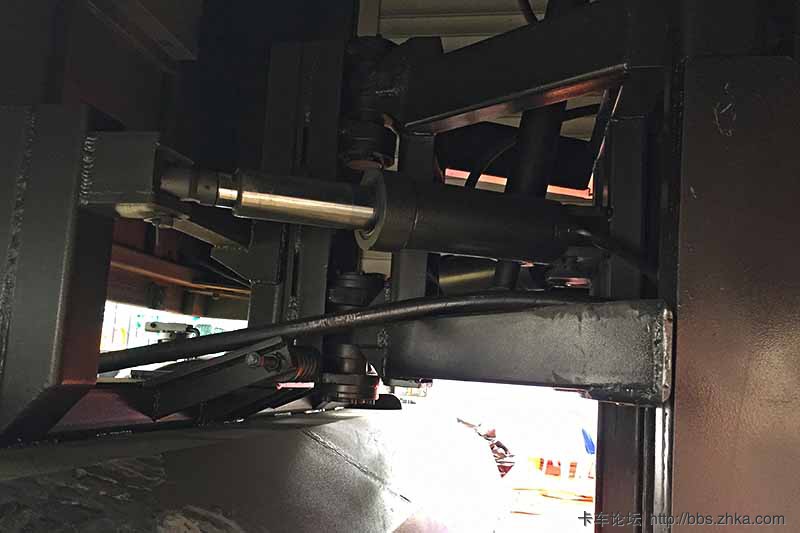

用于固定扫雪毛刷后面那一大堆东西的基座

图片附件: IMG_0699.JPG (2016-12-24 16:40:08, 72.06 KB) / 下载次数 175
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDg2fDUzMDFmZTdkfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:41:16

图片附件: IMG_0700.JPG (2016-12-24 16:41:06, 47.07 KB) / 下载次数 179
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDg3fDkzMjAwOGFjfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:44:16

图片附件: IMG_0701.JPG (2016-12-24 16:44:09, 76.45 KB) / 下载次数 178
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDkwfDIxMjk4NTQ5fDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:44:58

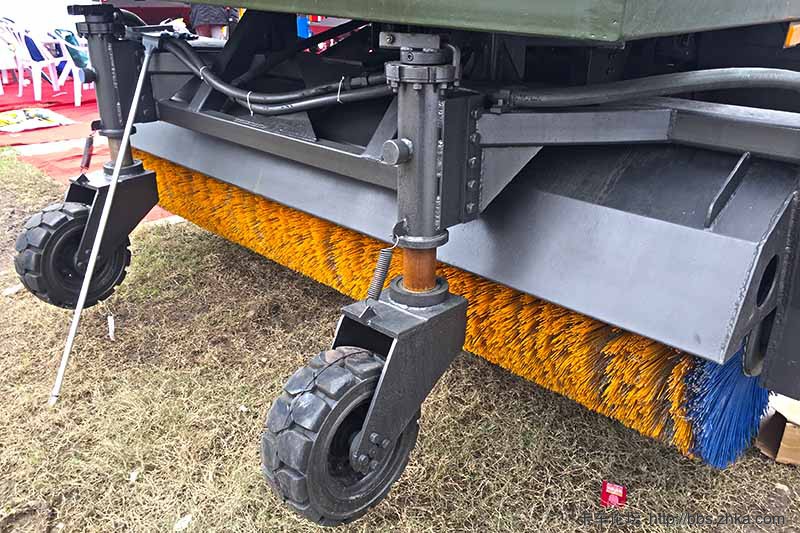

尼龙毛刷

图片附件: IMG_0702.JPG (2016-12-24 16:44:43, 118.65 KB) / 下载次数 179
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDkxfDIwMzg3YWQ0fDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:45:32

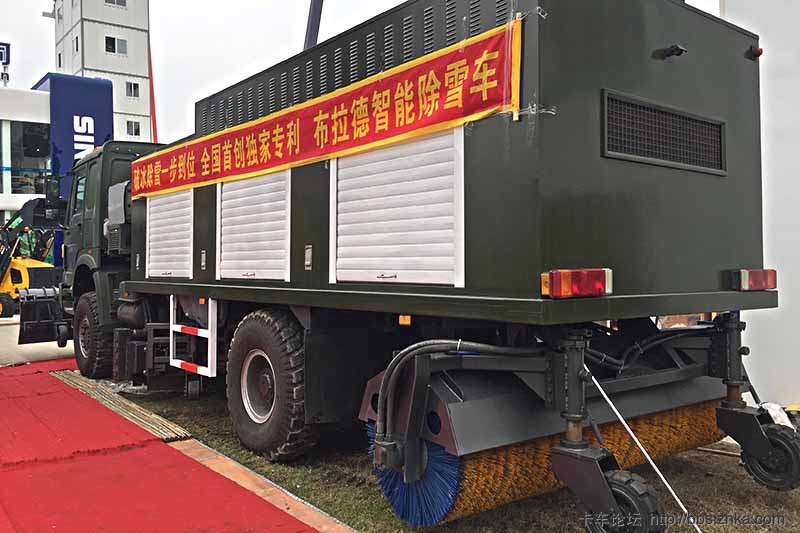

上装发动机置于车尾，还有专门的散热口

图片附件: IMG_0703.JPG (2016-12-24 16:45:15, 77.03 KB) / 下载次数 262
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDkyfDg5NTIxODcyfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:46:10

图片附件: IMG_0704.JPG (2016-12-24 16:46:04, 74.76 KB) / 下载次数 244
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDkzfGU0NTY3N2RlfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:47:22

图片附件: IMG_0709.JPG (2016-12-24 16:46:59, 97.79 KB) / 下载次数 253
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDk1fDg5OTJmZGQ4fDE3NDk0NDA0MDR8MHww

图片附件: IMG_0705.JPG (2016-12-24 16:46:52, 93.73 KB) / 下载次数 257
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDk0fDZlNWVkMWU1fDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:49:35

这个金属的貌似是除冰铲

图片附件: IMG_0707.JPG (2016-12-24 16:49:07, 105.33 KB) / 下载次数 232
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDk3fDI5MWZhMDc2fDE3NDk0NDA0MDR8MHww

图片附件: IMG_0706.JPG (2016-12-24 16:49:00, 82.96 KB) / 下载次数 250
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDk2fDk2ZTYwNjk4fDE3NDk0NDA0MDR8MHww

作者: Moby 时间: 2016-12-24 16:50:17

耍娃儿发表于 2016-12-24 16:28
单排带卧驾驶室，除雪车所需额外增加了前照灯

上面两个灯是主要的，必装，挂上除雪铲下面的灯就是摆设了，美国佬更简单粗暴直接在雪铲上面焊个架子扯线装两只照明灯，

作者: Moby 时间: 2016-12-24 16:50:39

本帖最后由 Moby 于 2016-12-24 16:51 编辑

耍娃儿发表于 2016-12-24 16:29
低压胎，前驱桥是重汽自己的，但看起来轴头应该也是“学习”重庆大江的奔驰桥技术

明显是NG73的轴头外壳，这喷漆工艺和轮圈一起喷漆还有虚边。。。。这是作坊生产的？

作者: 耍娃儿 时间: 2016-12-24 16:50:42

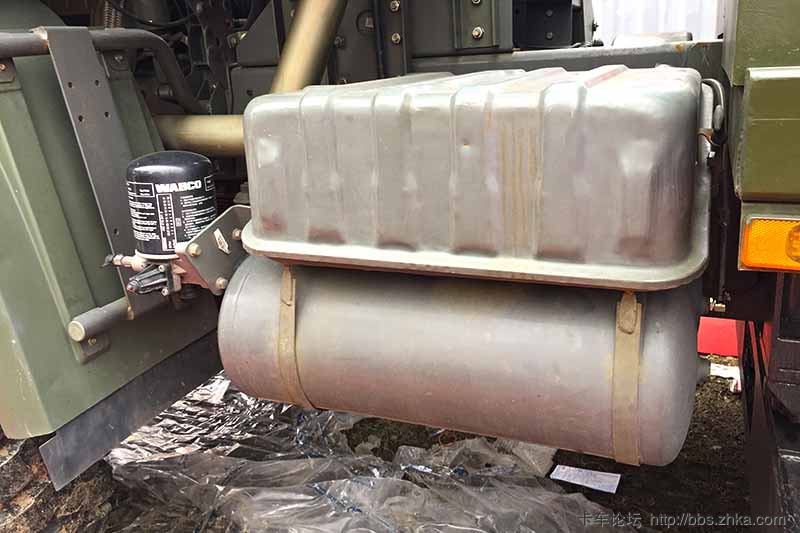

储气罐，看看这电瓶盖，跟工地捡回来的似的

图片附件: IMG_0708.JPG (2016-12-24 16:50:38, 66.23 KB) / 下载次数 216
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NDk4fDQxZGZjMjllfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:51:55

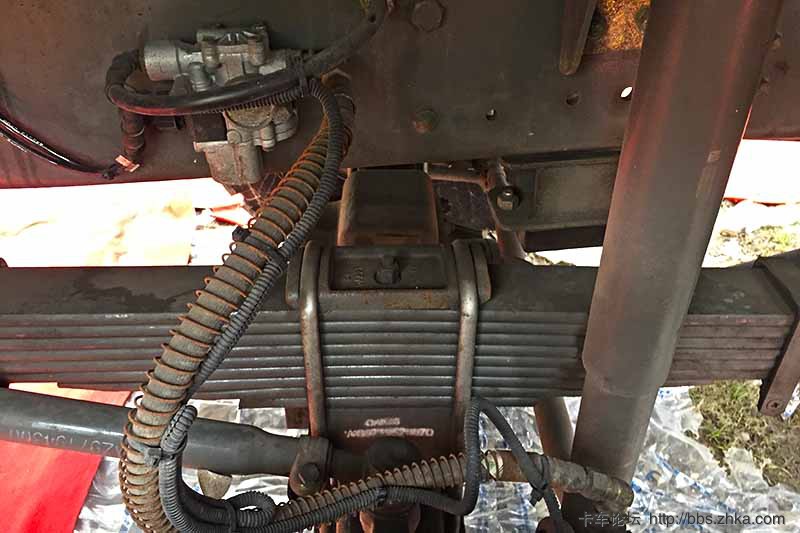

其实可以发现前悬这里仅有一层大梁，也就是说其实双层大梁部分也就是前桥至后桥之间那段

图片附件: IMG_0710.JPG (2016-12-24 16:51:52, 69.31 KB) / 下载次数 241
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NTAwfGI2YzYzYWE0fDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:52:26

Moby 发表于 2016-12-24 16:50
上面两个灯是主要的，必装，挂上除雪铲下面的灯就是摆设了，美国佬更简单粗暴直接在雪铲上面焊个架子扯线 ...

美国佬那风格欣赏不来

作者: 耍娃儿 时间: 2016-12-24 16:52:34

Moby 发表于 2016-12-24 16:50
明显是NG73的轴头外壳，这喷漆工艺和轮圈一起喷漆还有虚边。。。。这是作坊生产的？ ...

哈哈哈路边摊

作者: 耍娃儿 时间: 2016-12-24 16:53:07

图片附件: IMG_0714.JPG (2016-12-24 16:52:58, 84.88 KB) / 下载次数 157
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NTAyfGQxMjlhYmEwfDE3NDk0NDA0MDR8MHww

图片附件: IMG_0713.JPG (2016-12-24 16:52:53, 90.25 KB) / 下载次数 172
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NTAxfDYwMmI4ZmIyfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:53:59

图片附件: IMG_0717.JPG (2016-12-24 16:53:44, 65.71 KB) / 下载次数 173
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NTA0fDI3OTI2NzIzfDE3NDk0NDA0MDR8MHww

图片附件: IMG_0716.JPG (2016-12-24 16:53:39, 100.16 KB) / 下载次数 174
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NTAzfDUwZjI5ZTQ4fDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:54:32

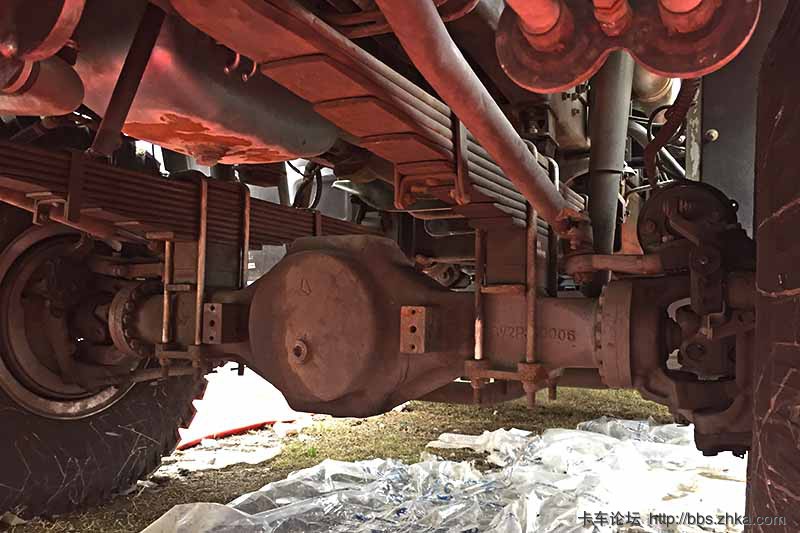

前驱桥

图片附件: IMG_0719.JPG (2016-12-24 16:54:20, 77.53 KB) / 下载次数 175
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NTA1fDdjZjE5NjVkfDE3NDk0NDA0MDR8MHww

作者: 耍娃儿 时间: 2016-12-24 16:55:21

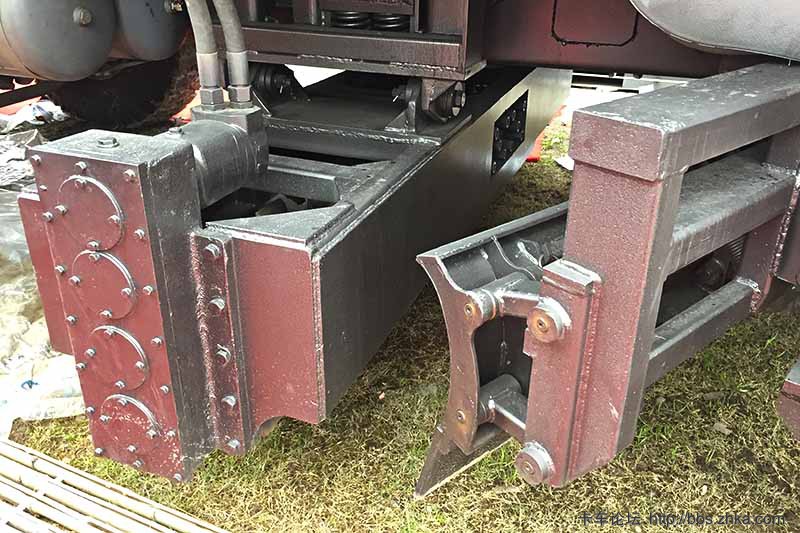

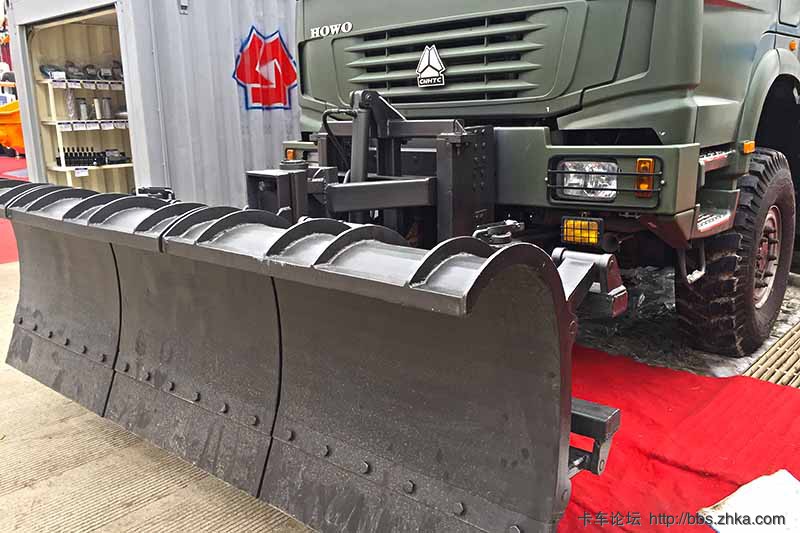

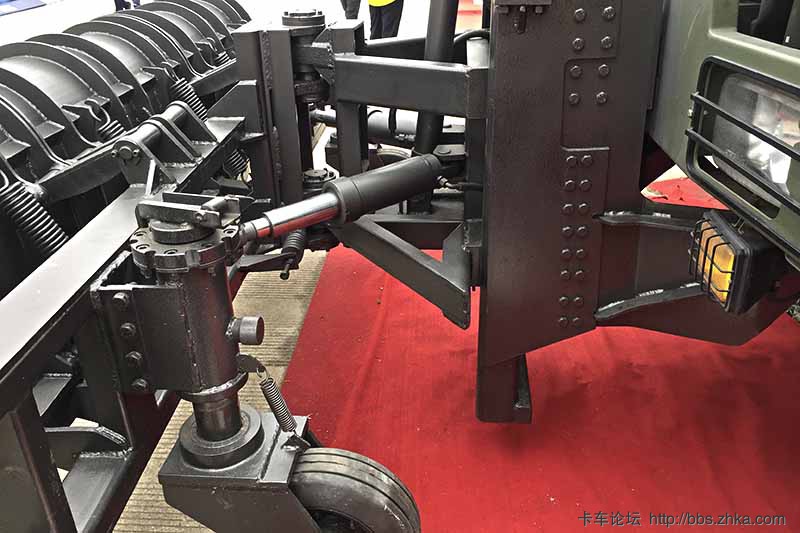

前端的除雪铲

图片附件: IMG_0720.JPG (2016-12-24 16:55:02, 77.26 KB) / 下载次数 170
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NTA3fDFmYzYzYmM2fDE3NDk0NDA0MDR8MHww

图片附件: IMG_0718.JPG (2016-12-24 16:54:56, 60.77 KB) / 下载次数 176
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTg4NTA2fDUyZWZjOWZifDE3NDk0NDA0MDR8MHww

作者: Moby 时间: 2016-12-24 16:58:46

耍娃儿发表于 2016-12-24 16:52
哈哈哈路边摊

五块钱一瓶手摇自喷漆就搞定。

作者: 耍娃儿 时间: 2016-12-24 17:00:27

Moby 发表于 2016-12-24 16:58
五块钱一瓶手摇自喷漆就搞定。

最简陋的作业环境，连用报纸遮一下都省了

作者: Moby 时间: 2016-12-24 17:09:46

耍娃儿发表于 2016-12-24 17:00
最简陋的作业环境，连用报纸遮一下都省了

这里就看得出，不是报纸的事儿，而是穷逼，缺少设备。先进的生产工序来说，底盘在流水线拼装时是不装轮胎的，整个底盘拼好，送到喷漆，烤漆车间，出来在装配别的颜色的驾驶室，什么都弄完了再装上轮胎滚蛋，这老早就把轮胎装上了，可见生产车间缺少流水线的传送带，或者滑车，只能装上轮胎边靠自己滚动，边组装。

只有翻新车懒得拆轮胎了，才报纸遮盖喷漆。

作者: 耍娃儿 时间: 2016-12-24 17:12:56

Moby 发表于 2016-12-24 17:09
这里就看得出，不是报纸的事儿，而是穷逼，缺少设备。先进的生产工序来说，底盘在流水线拼装时是不装轮胎 ...

所以说制造商也就路边摊水平了

作者: dyang 时间: 2016-12-24 17:16:43

耍娃儿发表于 2016-12-24 17:00
最简陋的作业环境，连用报纸遮一下都省了

看的出人也懒

作者: 耍娃儿 时间: 2016-12-24 17:20:02

dyang 发表于 2016-12-24 17:16
看的出人也懒

作者: 鄂AK47 时间: 2016-12-24 18:41:30

耍娃儿发表于 2016-12-24 16:36
后驱部分，可以看到在这里截止的下层大梁

这个大梁应该是固定推雪铲的

作者: 鄂AK47 时间: 2016-12-24 18:42:31

耍娃儿发表于 2016-12-24 16:37
后桥单胎，尺寸与前轮一样，

后桥是斯太尔桥

作者: 鄂AK47 时间: 2016-12-24 18:44:22

耍娃儿发表于 2016-12-24 16:38
后桥悬挂多片簧，带稳定杆

这么长的U形螺丝，不怕后桥错位吗

作者: 刘筠 时间: 2016-12-24 19:00:45

大灯这个设计很合理。如果按公路车模式，保险杠位置会相对较低，不利于这种特种车型的用途。这个车型直接将原来大灯位置连同进气格栅取消，取而代之是保险杠，这个保险杠估计直接连接大梁，增加强度，然后直接撞上除雪铲。也利于车辆在恶劣路况行驶。

作者: 刘筠 时间: 2016-12-24 19:02:25

耍娃儿发表于 2016-12-24 16:29
低压胎，前驱桥是重汽自己的，但看起来轴头应该也是“学习”重庆大江的奔驰桥技术

轴头这边一圈黑，别告诉我这是装上轮子后再喷成黑色的

作者: 刘筠 时间: 2016-12-24 19:05:32

耍娃儿发表于 2016-12-24 16:37
后桥单胎，尺寸与前轮一样，

单胎的后轮这样有点少见了，跟前轮一样，只是反过来装了？

作者: 耍娃儿 时间: 2016-12-24 20:06:34

刘筠发表于 2016-12-24 19:05
单胎的后轮这样有点少见了，跟前轮一样，只是反过来装了？

轮毂都不一样，怎么反

作者: 耍娃儿 时间: 2016-12-24 20:07:13

鄂AK47 发表于 2016-12-24 18:44
这么长的U形螺丝，不怕后桥错位吗

用用就知道

作者: 耍娃儿 时间: 2016-12-24 20:07:22

鄂AK47 发表于 2016-12-24 18:42
后桥是斯太尔桥

对头

作者: 耍娃儿 时间: 2016-12-24 20:07:32

鄂AK47 发表于 2016-12-24 18:41
这个大梁应该是固定推雪铲的

原来如此

作者: 耍娃儿 时间: 2016-12-24 20:07:53

刘筠发表于 2016-12-24 19:02
轴头这边一圈黑，别告诉我这是装上轮子后再喷成黑色的

就是

作者: 鄂AK47 时间: 2016-12-24 20:19:54

耍娃儿发表于 2016-12-24 20:07
对头

前桥也是斯太尔，奔驰桥壳中间差速器这截跟斯太尔不一样，奔驰的要大点，再就是斯太尔的轮边盖子比奔驰的小一圈

作者: 刘筠 时间: 2016-12-24 20:22:46

耍娃儿发表于 2016-12-24 20:06
轮毂都不一样，怎么反

像这种车一般前后车轮一样的常见一点

作者: 耍娃儿 时间: 2016-12-24 20:24:44

刘筠发表于 2016-12-24 20:22
像这种车一般前后车轮一样的常见一点

嗯

作者: 耍娃儿 时间: 2016-12-24 20:25:39

鄂AK47 发表于 2016-12-24 20:19
前桥也是斯太尔，奔驰桥壳中间差速器这截跟斯太尔不一样，奔驰的要大点，再就是斯太尔的轮边盖子比奔驰的 ...

这就没研究了

作者: Rafael-Chan 时间: 2016-12-24 23:12:39

本帖最后由 Rafael-Chan 于 2016-12-24 23:14 编辑

耍娃儿发表于 2016-12-24 16:53

汽笛放这么低拿来吹雪吗？

作者: 耍娃儿 时间: 2016-12-25 00:37:43

Rafael-Chan 发表于 2016-12-24 23:12
汽笛放这么低拿来吹雪吗？

哈哈哈

作者: dyang 时间: 2016-12-25 16:47:11

耍娃儿发表于 2016-12-24 20:07
就是

喷漆的人懒到极点,如果有心去做,就算车间设备简陋,完全可以拿千斤顶(别告诉我这破千斤顶要10万元一个)顶起车身,拆掉轮胎再喷漆.

作者: 耍娃儿 时间: 2016-12-25 16:51:32

dyang 发表于 2016-12-25 16:47
喷漆的人懒到极点,如果有心去做,就算车间设备简陋,完全可以拿千斤顶(别告诉我这破千斤顶要10万元一个)顶 ...

对啊，懒到冇药救

作者: dyang 时间: 2016-12-25 16:57:05

耍娃儿发表于 2016-12-25 16:51
对啊，懒到冇药救

速速干完活,赶着去投胎,呵呵

作者: 耍娃儿 时间: 2016-12-25 17:25:22

dyang 发表于 2016-12-25 16:57
速速干完活,赶着去投胎,呵呵
