标题: 东风EQ140载重汽车构造图册 [打印本页]

作者: BMW_KGB 时间: 2016-2-18 15:49:36 标题: 东风EQ140载重汽车构造图册

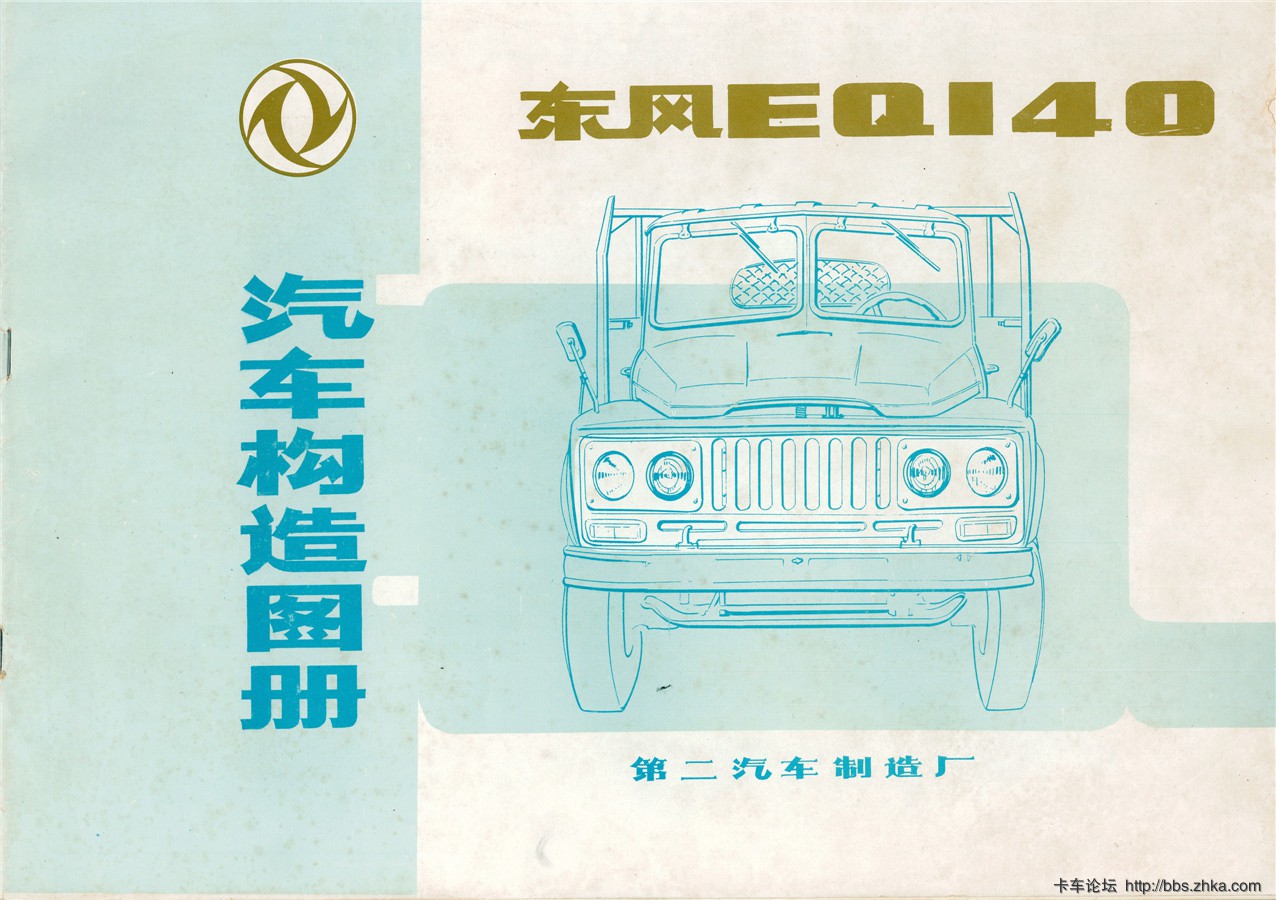

图片附件: EQ140图册_页面_01.jpg (2016-2-18 15:48:59, 231.3 KB) / 下载次数 439
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTAxfDA1ODBlMWVifDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 15:50:03


图片附件: EQ140图册_页面_02.jpg (2016-2-18 15:49:54, 176.32 KB) / 下载次数 461
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTAyfGQ2M2M2Zjk1fDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 15:50:29


图片附件: EQ140图册_页面_03.jpg (2016-2-18 15:50:25, 184.53 KB) / 下载次数 470
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTAzfDFlZWY4ODI1fDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 15:50:52


图片附件: EQ140图册_页面_04.jpg (2016-2-18 15:50:43, 163.46 KB) / 下载次数 441
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTA0fGFhMzUxOGYyfDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 15:51:35


图片附件: EQ140图册_页面_05.jpg (2016-2-18 15:51:31, 160.13 KB) / 下载次数 436
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTA3fDAxMzFiM2E3fDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 15:52:38

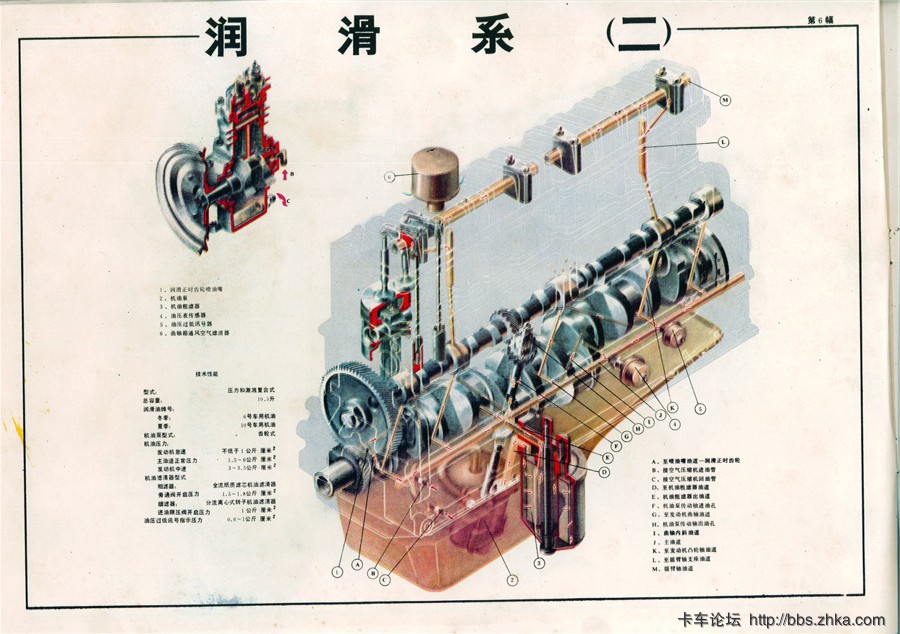

图片附件: EQ140图册_页面_06.jpg (2016-2-18 15:52:34, 158.19 KB) / 下载次数 467
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTA4fGUyMDdmNWRkfDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 15:53:28

[attach]156109[/attach]

附件: (, ) / 下载次数 430
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=fGY3NWFkYzg4fDE3NDc5OTM2MDF8MHww

作者: 耍娃儿 时间: 2016-2-18 15:54:00

你好东西太多了吧

作者: BMW_KGB 时间: 2016-2-18 15:55:02

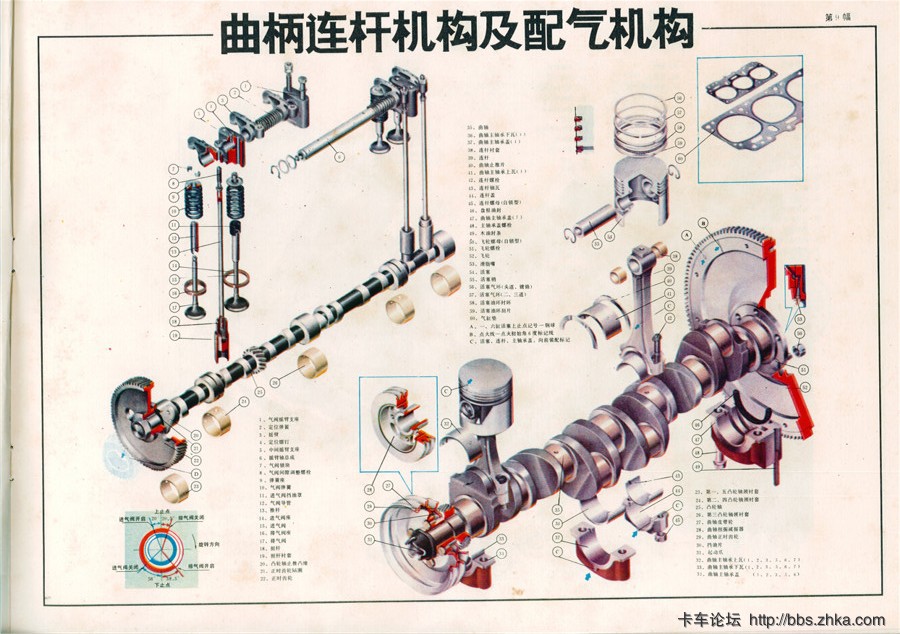

图片附件: EQ140图册_页面_08.jpg (2016-2-18 15:53:54, 166.93 KB) / 下载次数 444
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTExfDNiODQyN2RjfDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 15:55:50

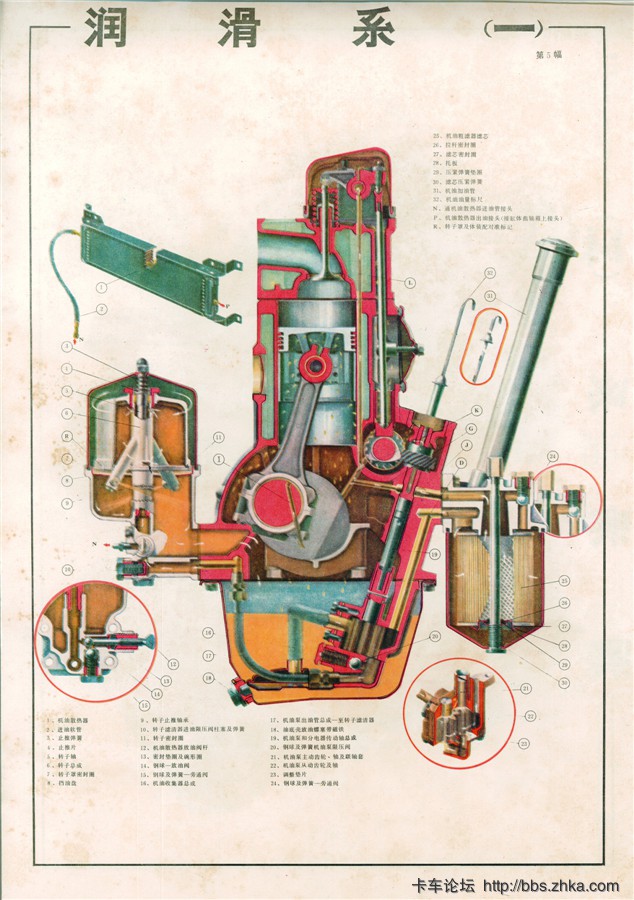

图片附件: EQ140图册_页面_07.jpg (2016-2-18 15:52:54, 150.21 KB) / 下载次数
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTA5fDJlZTBkZmM5fDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 15:57:23


图片附件: EQ140图册_页面_09.jpg (2016-2-18 15:57:14, 144.9 KB) / 下载次数 62
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTI5fGYxOWZmNDU4fDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 15:58:30


图片附件: EQ140图册_页面_10.jpg (2016-2-18 15:57:42, 162.07 KB) / 下载次数 62
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTMwfDM4YzhkZTA0fDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 15:58:51


图片附件: EQ140图册_页面_11.jpg (2016-2-18 15:58:47, 148.85 KB) / 下载次数 66
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTMxfDI1ODQ1ZDc5fDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 15:59:29


图片附件: EQ140图册_页面_12.jpg (2016-2-18 15:59:23, 167.86 KB) / 下载次数 60
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTMzfGU2ZjhmZDg4fDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 15:59:56


图片附件: EQ140图册_页面_13.jpg (2016-2-18 15:59:52, 123.84 KB) / 下载次数 60
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTM0fGU4YTU2YTUwfDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 16:00:17

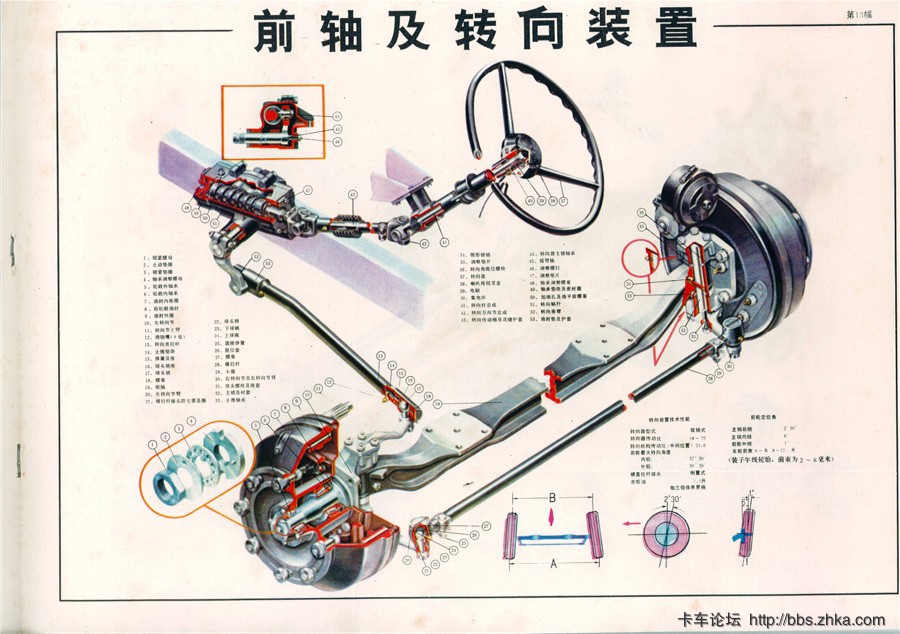

图片附件: EQ140图册_页面_14.jpg (2016-2-18 16:00:12, 150.27 KB) / 下载次数 69
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTM1fGIzZTAxYjYyfDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 16:00:47


图片附件: EQ140图册_页面_15.jpg (2016-2-18 16:00:30, 152.35 KB) / 下载次数 80
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTM2fDIyNDNiZTJjfDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 16:01:13


图片附件: EQ140图册_页面_16.jpg (2016-2-18 16:01:09, 141.33 KB) / 下载次数 79
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTM5fDQ3NzkxMmU2fDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 16:01:42

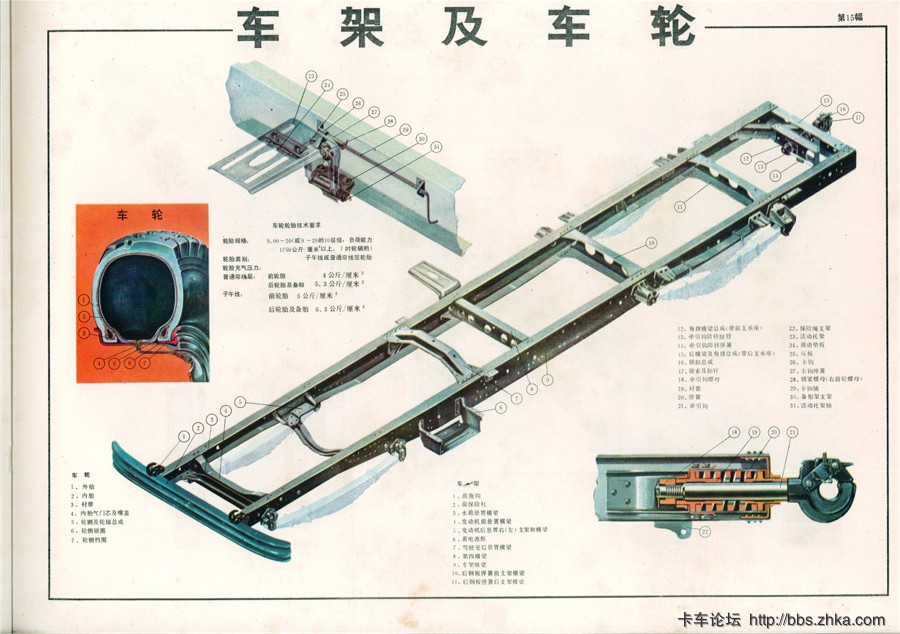

图片附件: EQ140图册_页面_17.jpg (2016-2-18 16:01:29, 148.72 KB) / 下载次数 65
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTQwfDBkMzMyYjg4fDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 16:02:17


图片附件: EQ140图册_页面_18.jpg (2016-2-18 16:01:59, 170.42 KB) / 下载次数 63
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTQxfGU0ZDQxYmQxfDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 16:03:17

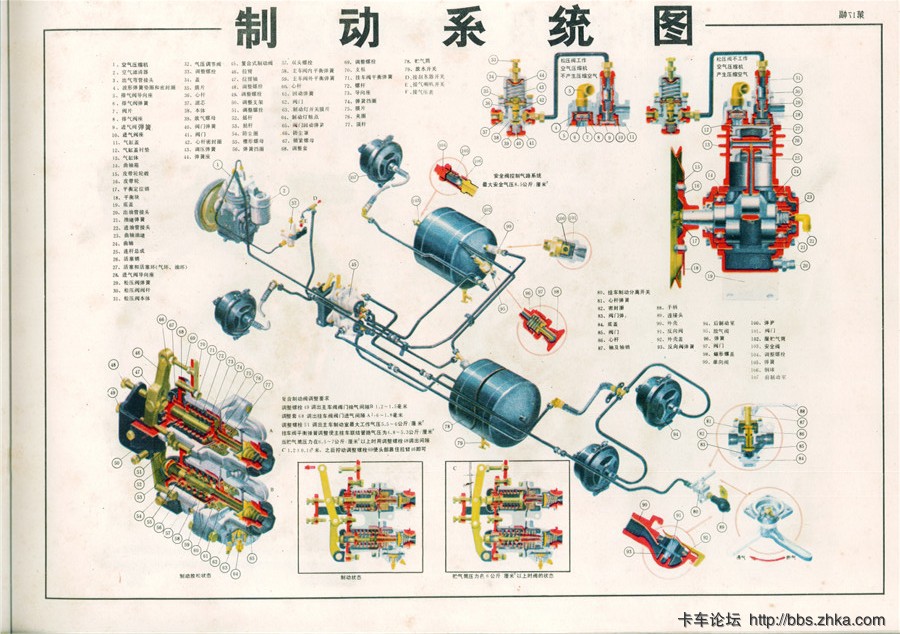

图片附件: EQ140图册_页面_19.jpg (2016-2-18 16:02:31, 169.27 KB) / 下载次数 68
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTQzfGI0NjZmNDU4fDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 16:03:43


图片附件: EQ140图册_页面_20.jpg (2016-2-18 16:03:38, 176.8 KB) / 下载次数 57
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTQ1fDc5NjUzOGZifDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 16:04:10

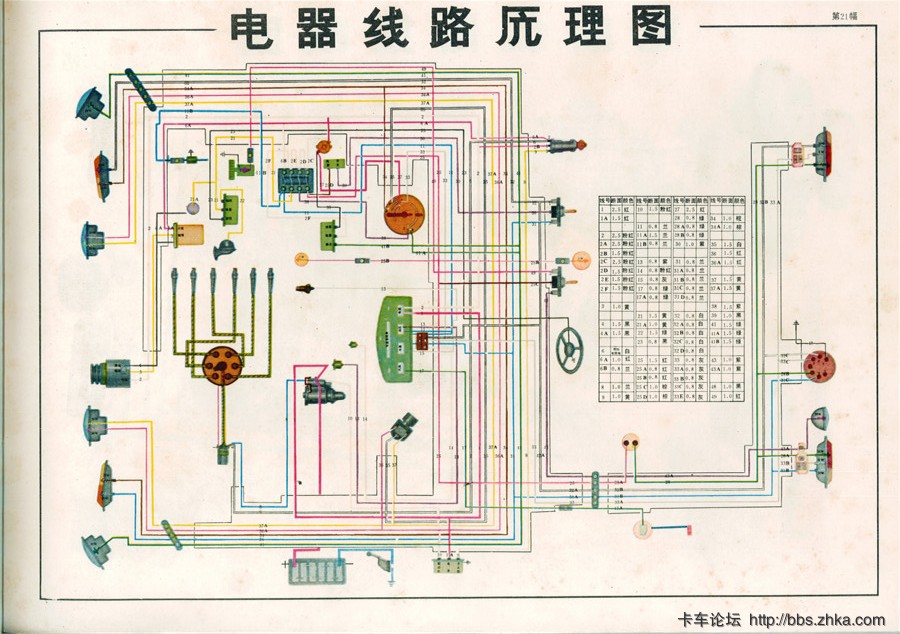

图片附件: EQ140图册_页面_21.jpg (2016-2-18 16:04:05, 120.45 KB) / 下载次数 67
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTQ2fDkxYmQ5MWFifDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 16:04:35

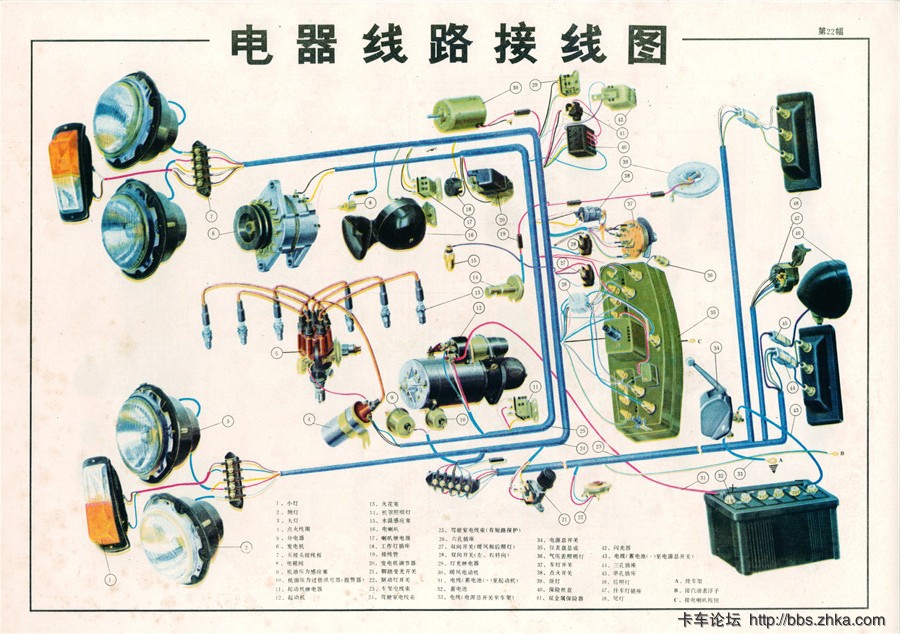

图片附件: EQ140图册_页面_22.jpg (2016-2-18 16:04:32, 162.54 KB) / 下载次数 65
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTQ3fDM4YWU0ZjhjfDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 16:05:07


图片附件: EQ140图册_页面_23.jpg (2016-2-18 16:04:51, 181.54 KB) / 下载次数 65
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTQ4fDE2OGY4MzczfDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 16:05:30

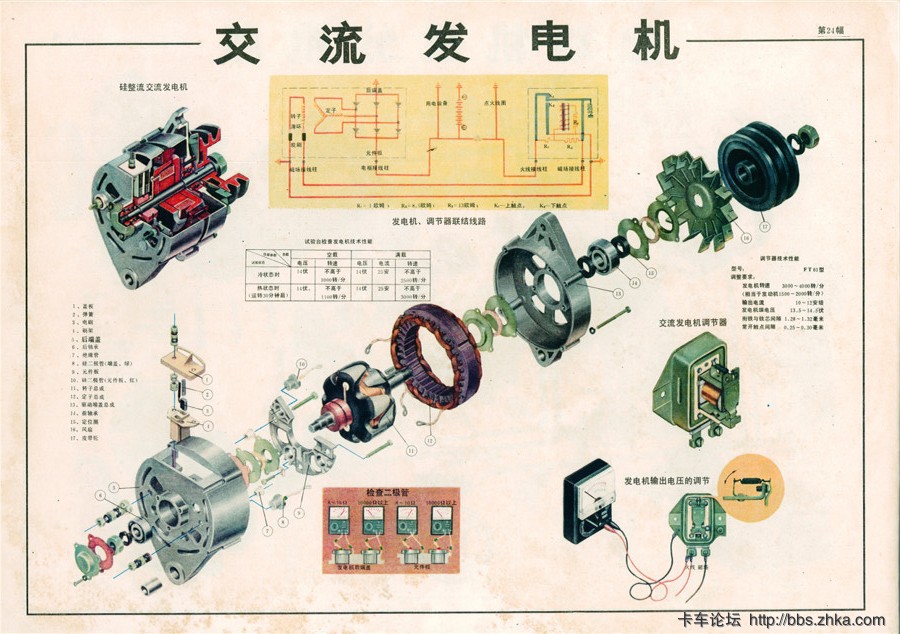

图片附件: EQ140图册_页面_24.jpg (2016-2-18 16:05:25, 157.98 KB) / 下载次数 66
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTQ5fDY1NDY0Y2UwfDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 16:05:59

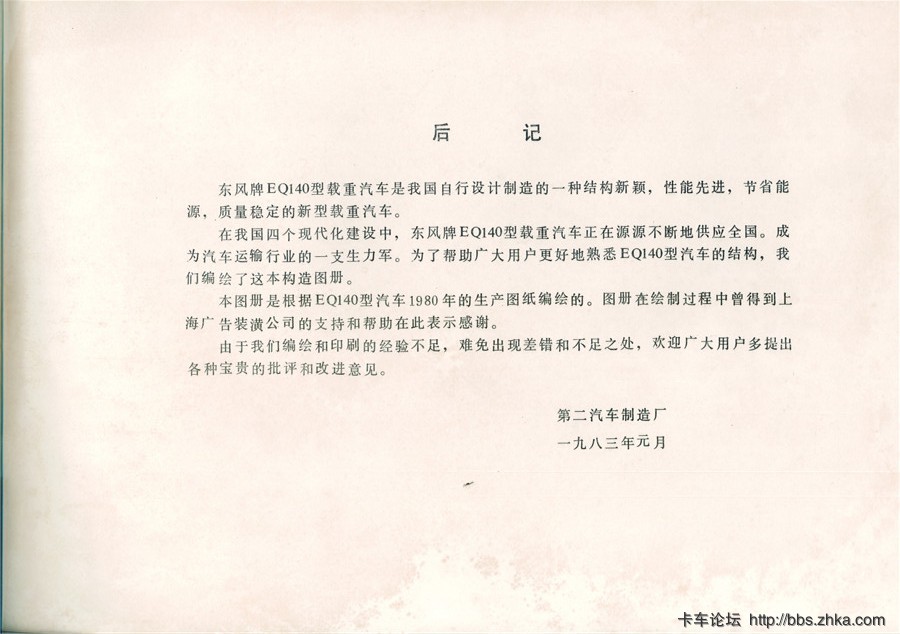

图片附件: EQ140图册_页面_25.jpg (2016-2-18 16:05:55, 159.9 KB) / 下载次数 56
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTUwfDk4YzE1MDQwfDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 16:06:24


图片附件: EQ140图册_页面_26.jpg (2016-2-18 16:06:13, 101.55 KB) / 下载次数 54
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTUxfDJkN2FiYzY0fDE3NDc5OTM2MDF8MHww

作者: BMW_KGB 时间: 2016-2-18 16:07:47

本帖最后由 BMW_KGB 于 2016-2-18 16:10 编辑

耍娃儿发表于 2016-2-18 15:54
你好东西太多了吧

还好吧。上面的是16开的图册，还有2开的挂图，内容是一样的。另外一张有意思的型谱图

图片附件: 东风系列载重汽车民用变型及改装车型谱.jpg (2016-2-18 16:07:29, 269.25 KB) / 下载次数 58
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTUzfGI3YTliNTIyfDE3NDc5OTM2MDF8MHww

图片附件: 二汽.jpg (2016-2-18 16:07:27, 295.35 KB) / 下载次数 67
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2MTUyfGYzNGU0MjZhfDE3NDc5OTM2MDF8MHww

作者: 耍娃儿 时间: 2016-2-18 16:08:17

BMW_KGB 发表于 2016-2-18 16:07
还好吧

太牛逼

作者: BMW_KGB 时间: 2016-2-18 16:10:40

耍娃儿发表于 2016-2-18 16:08
太牛逼

牛逼毛，还是你们牛逼到处看车

作者: 耍娃儿 时间: 2016-2-18 16:19:24

BMW_KGB 发表于 2016-2-18 16:10
牛逼毛，还是你们牛逼到处看车

作者: 蚊子 时间: 2016-2-18 17:20:40

BMW_KGB 发表于 2016-2-18 16:07
还好吧。上面的是16开的图册，还有2开的挂图，内容是一样的。另外一张有意思的型谱图

开了二年双玻，，汽换柴，南充6102，拉七吨跑山区非常好使，，前提是适应非助力艹作……

作者: dyang 时间: 2016-2-18 23:40:03

BMW_KGB 发表于 2016-2-18 16:07
还好吧。上面的是16开的图册，还有2开的挂图，内容是一样的。另外一张有意思的型谱图

那个型谱图是亮点

作者: 杭州卡车迷 时间: 2016-2-19 00:19:07

BMW_KGB 发表于 2016-2-18 16:07
还好吧。上面的是16开的图册，还有2开的挂图，内容是一样的。另外一张有意思的型谱图

这图哪本书上的？想买

作者: BMW_KGB 时间: 2016-2-19 09:14:00

蚊子发表于 2016-2-18 17:20
开了二年双玻，，汽换柴，南充6102，拉七吨跑山区非常好使，，前提是适应非助力艹作…… ...

印象里，好像父亲他们评价南内的机器还不错。老家本市产的，小自豪

作者: 蚊子 时间: 2016-2-19 13:44:48

BMW_KGB 发表于 2016-2-19 09:14
印象里，好像父亲他们评价南内的机器还不错。老家本市产的，小自豪

气动雨刮，地波换档
印象深刻

作者: 杭州卡车迷 时间: 2016-2-19 18:58:34

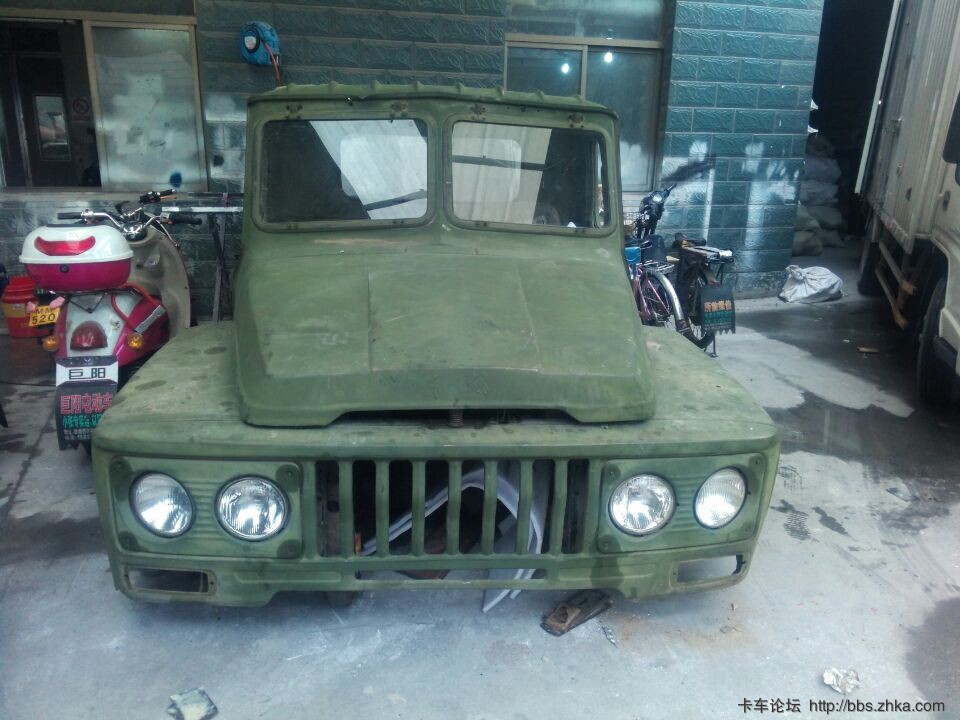

没钱只能买个楼子安慰自己

图片附件: QQ图片20151008125409.jpg (2016-2-19 18:57:59, 140.83 KB) / 下载次数 242
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTU2NTIyfGVjMTUxMzY2fDE3NDc5OTM2MDF8MHww

作者: 刘筠 时间: 2016-2-19 19:00:30

BMW_KGB 发表于 2016-2-18 16:07
还好吧。上面的是16开的图册，还有2开的挂图，内容是一样的。另外一张有意思的型谱图

heavy-duty? 这车在那个年代属于重卡范畴？

作者: yuxuan1122 时间: 2016-2-19 21:10:05

现在要找这么专业的教材不容易了~

作者: krone 时间: 2016-2-20 11:15:10

BMW_KGB 发表于 2016-2-18 16:07
还好吧。上面的是16开的图册，还有2开的挂图，内容是一样的。另外一张有意思的型谱图

东风直译Eest wind

作者: 耍娃儿 时间: 2016-2-20 21:22:01

BMW_KGB 发表于 2016-2-19 09:14
印象里，好像父亲他们评价南内的机器还不错。老家本市产的，小自豪

你老家结果南充的所，西部绸都哦

作者: 芳香之旅 时间: 2016-2-20 23:03:09

krone 发表于 2016-2-20 11:15
东风直译Eest wind

一般叫AEOLUS吧

作者: 耍娃儿 时间: 2016-2-20 23:13:45

芳香之旅发表于 2016-2-20 23:03
一般叫AEOLUS吧

那是风神，你看看现在的东风怎么打的

作者: krone 时间: 2016-2-21 13:22:28

芳香之旅发表于 2016-2-20 23:03
一般叫AEOLUS吧

AEOLUS一般只出现在方向盘上

作者: BMW_KGB 时间: 2016-2-21 18:23:12

耍娃儿发表于 2016-2-20 21:22
你老家结果南充的所，西部绸都哦

是这么叫着，小时在农村走亲戚见过养蚕，南充好几个县都有丝厂，缫丝的。也有做丝绸服装的，但是感觉丝绸都出口了，生活里穿的不多。

作者: 耍娃儿 时间: 2016-2-21 18:26:14

BMW_KGB 发表于 2016-2-21 18:23
是这么叫着，小时在农村走亲戚见过养蚕，南充好几个县都有丝厂，缫丝的。也有做丝绸服装的，但是感 ...

南昌丝厂太多了，特别是阆中那边

作者: BMW_KGB 时间: 2016-2-21 18:38:02

耍娃儿发表于 2016-2-21 18:26
南昌丝厂太多了，特别是阆中那边

9几年下岗槽你懂得也闹得很凶

作者: 耍娃儿 时间: 2016-2-21 18:39:19

BMW_KGB 发表于 2016-2-21 18:38
9几年下岗槽你懂得也闹得很凶

那时候好多厂垮，闹得凶的太多了，扎马路，堵GOV大门的经常看到

作者: BMW_KGB 时间: 2016-2-21 18:45:22

耍娃儿发表于 2016-2-21 18:39
那时候好多厂垮，闹得凶的太多了，扎马路，堵GOV大门的经常看到

恩，我还和厂里师傅们专门开起车出去，站对门高半截的打坝坝看过热闹

作者: 耍娃儿 时间: 2016-2-21 19:01:15

BMW_KGB 发表于 2016-2-21 18:45
恩，我还和厂里师傅们专门开起车出去，站对门高半截的打坝坝看过热闹

啥子厂？

作者: BMW_KGB 时间: 2016-2-21 19:23:44

耍娃儿发表于 2016-2-21 19:01
啥子厂？

我们是煤建公司，以前全国几乎每个县都有。我这么喜欢车就得益于在运输大院待完童年初中

作者: 耍娃儿 时间: 2016-2-21 19:39:09

BMW_KGB 发表于 2016-2-21 19:23
我们是煤建公司，以前全国几乎每个县都有。我这么喜欢车就得益于在运输大院待完童年初中 ...

哦哦
