作者: jackvalentine    时间: 2015-1-12 15:24:06     标题: Scheuerle SPMT运输变压器(转载)

本帖最后由 jackvalentine 于 2015-1-12 18:07 编辑
! _+ M) A8 u4 m& u# u7 W! P, }7 L
  联合奥地利水电公司的最古老的大型水电站是Kaprun水电，它自1955年就开始工作，到2012年，2台增加的设备将共产生480兆瓦的可再生能源。有一个长10米，高3.5米，宽4.3米的变压器需要运输到电站位于隧道内的房间里，这个颇具规模的变压器重达220吨，Felbermayr公司承担了这次运输任务，路线总长超过300公里。为了确保这个独一无二的特殊运输任务能够顺利完成，Felbermayr公司在林堡隧道采用了Scheuerle SPMT进行了5公里的测试，SPMT单元加上边纵桁甲板运输拖板，再加上变压器本身总重为420吨，在12%的坡度上行进。成功完成测试后，就开始正式运输了。
* _5 ~( S1 y! B$ i3 F- m5 f 53968239ga639fcec9ea1&690&690.jpg
7 N6 g" E& r; N. K# F  变压器在Maishofen从铁路运抵后，被放在16轴的Scheuerle SPMT上，2x8的SPMT分为两组，工作在松耦合模式，两边各带一个Z350型动力单元，通过Scheuerle电子控制系统和数据线把两部分连接在一起，整个组合只需一个人通过遥控器即可控制。变压器放置在边纵桁甲板上有很多好处，可方便地装载卸载，转向更灵活，而且可有效降低运输的总高，便于在狭小的隧道内运输。
8 ~8 g7 \) c4 [0 D; m

图片附件: 53968239ga639fcec9ea1&690&690.jpg (2015-1-12 15:23:15, 106.71 KB) / 下载次数 466
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTE2MDgxfDEyZTE5OWY3fDE3NTE3MjcyNzN8MHww

作者: jackvalentine    时间: 2015-1-12 15:35:41

在公路上行进中。5 a. j- ?- t. t/ S) w% H

图片附件: 53968239ga639fbfd77c3&690&690.jpg (2015-1-12 15:35:34, 74.93 KB) / 下载次数 426
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTE2MDgyfGExMDg4YjM4fDE3NTE3MjcyNzN8MHww

作者: jackvalentine    时间: 2015-1-12 15:38:38

为掌控20公里到施工现场的狭窄路段以及随后的12%坡度，还额外配备了一部拖头作为SPMT的预防补充措施。) J% @& v  U% f0 O5 ?4 F& {

图片附件: 53968239g7705cc77ad2b&690&690.jpg (2015-1-12 15:38:35, 99.6 KB) / 下载次数 425
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTE2MDgzfDY0ZThjMGQ4fDE3NTE3MjcyNzN8MHww

作者: jackvalentine    时间: 2015-1-12 15:39:32

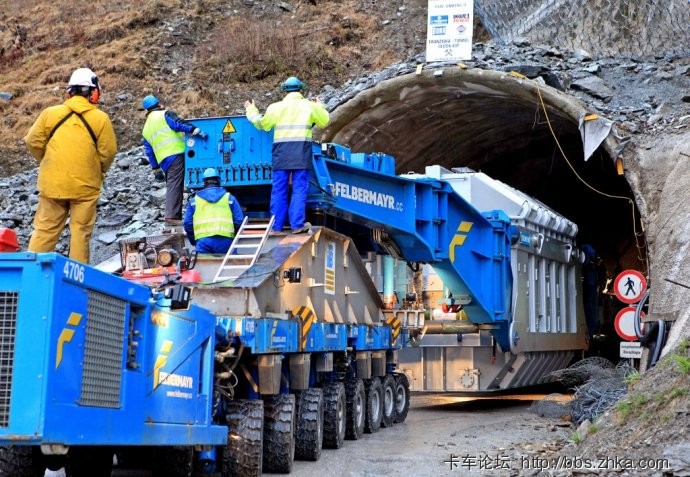

开始进入隧道。
) ^. j% @' U1 E 53968239ga639fcdbbd19&690&690.jpg

图片附件: 53968239ga639fcdbbd19&690&690.jpg (2015-1-12 15:39:29, 137.58 KB) / 下载次数 469
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTE2MDg0fGY4NGRkZWY1fDE3NTE3MjcyNzN8MHww

作者: jackvalentine    时间: 2015-1-12 15:40:48

本帖最后由 jackvalentine 于 2015-1-12 15:46 编辑
' h  H# q4 X: k0 d+ V" e$ z# t, t) G; E1 x/ n% m5 D3 q
在隧道内也能行走自如。* Z+ j! M) H, W7 w1 \" [% x6 _0 M
53968239ga639fc71dbca&690&690.jpg 这次任务的顺利完成得益于SPMT的4轴联动的可驱动系统，每4轴单元可提供2080千牛的牵引力。经验丰富的Felbermayr公司结合Scheuerle SPMT的先进技术最终完成了这次极其狭窄条件下的特殊运输任务，变压器被安全地运送到了山里的电站。- G/ m: z: @$ c2 y


图片附件: 53968239ga639fc71dbca&690&690.jpg (2015-1-12 15:40:39, 91.55 KB) / 下载次数 477
http://bbs.zhka.com/bbs/forum.php?mod=attachment&aid=MTE2MDg1fDZkYzM1YWIwfDE3NTE3MjcyNzN8MHww

作者: Moby    时间: 2015-1-12 17:53:47

注名转载是种美德！8 P# h" M& a, h% v6 z
/ {4 a. b" t( _! A4 o/ X& R: u! A
http://blog.sina.com.cn/s/blog_53968239010127w7.html
作者: jackvalentine    时间: 2015-1-12 18:06:03

Moby 发表于 2015-1-12 17:53
' }: y7 w8 V% O& ?' T# W注名转载是种美德！- I! B1 U( S5 ]' _9 d
' g' l4 o+ v+ Q9 ~+ j
http://blog.sina.com.cn/s/blog_53968239010127w7.html
+ Q' `- K0 E. ^4 [$ y$ ?5 @
哈哈哈，必须的。
作者: Exceptional    时间: 2015-1-12 18:10:50

jackvalentine 发表于 2015-1-12 18:06 4 @- M. {" J1 c4 X
哈哈哈，必须的。

0 g/ k8 X/ S! n+ a为人民服务，值得称赞！
作者: jackvalentine    时间: 2015-1-12 18:41:15

Exceptional 发表于 2015-1-12 18:10
; t  ~# K7 Q  P$ T为人民服务，值得称赞！

& y: d$ M' s- g8 m( T% f8 V大师过奖了，别人的翻译帖，我只是搬过来让大家欣赏下。
作者: Moby    时间: 2015-1-12 18:46:16

jackvalentine 发表于 2015-1-12 18:06
! @* C" @) X: |) C+ J哈哈哈，必须的。

/ s9 J+ |1 ~3 \% N' |4 ~活雷锋啊
作者: 耍娃儿    时间: 2015-1-12 21:09:37

Exceptional 发表于 2015-1-12 18:10 ) h0 L/ f; P$ ]! }: J- h/ s2 G3 |
为人民服务，值得称赞！

* W9 P8 @: R+ z1 C5 N0 L# s0 v前面拖的卡车是MAN F2000 ?
作者: Exceptional    时间: 2015-1-12 22:32:48

耍娃儿 发表于 2015-1-12 21:09 ! n, B- w& A0 k& R3 h% h3 h
前面拖的卡车是MAN F2000 ?

! i- P$ s& c- z) A3 f" O- P大师是指他那著名的48-792 ？
作者: 耍娃儿    时间: 2015-1-12 22:38:40

Exceptional 发表于 2015-1-12 22:32
' J: }/ Q% C2 y9 Q大师是指他那著名的48-792 ？

& O! p1 ]& @4 B' V看着有点像
作者: dyang    时间: 2015-1-25 23:03:35

Exceptional 发表于 2015-1-12 22:329 d( u+ o, q* ]
大师是指他那著名的48-792 ？

, Y; A" ]0 g' n. A9 O# ]大师好眼力，我看了半天觉得这部拖头的菊花很象象48.792自建高顶的版本
